PCIe 学习笔记

本文的内容已经整合到知识库中。

背景

最近在知乎上看到 LogicJitterGibbs 的 资料整理：可以学习 1W 小时的 PCIe，我跟着资料学习了一下，然后在这里记录一些我学习 PCIe 的笔记。

下面的图片主要来自 PCIe 3.0 标准以及 MindShare 的 PCIe 3.0 书本。

分层

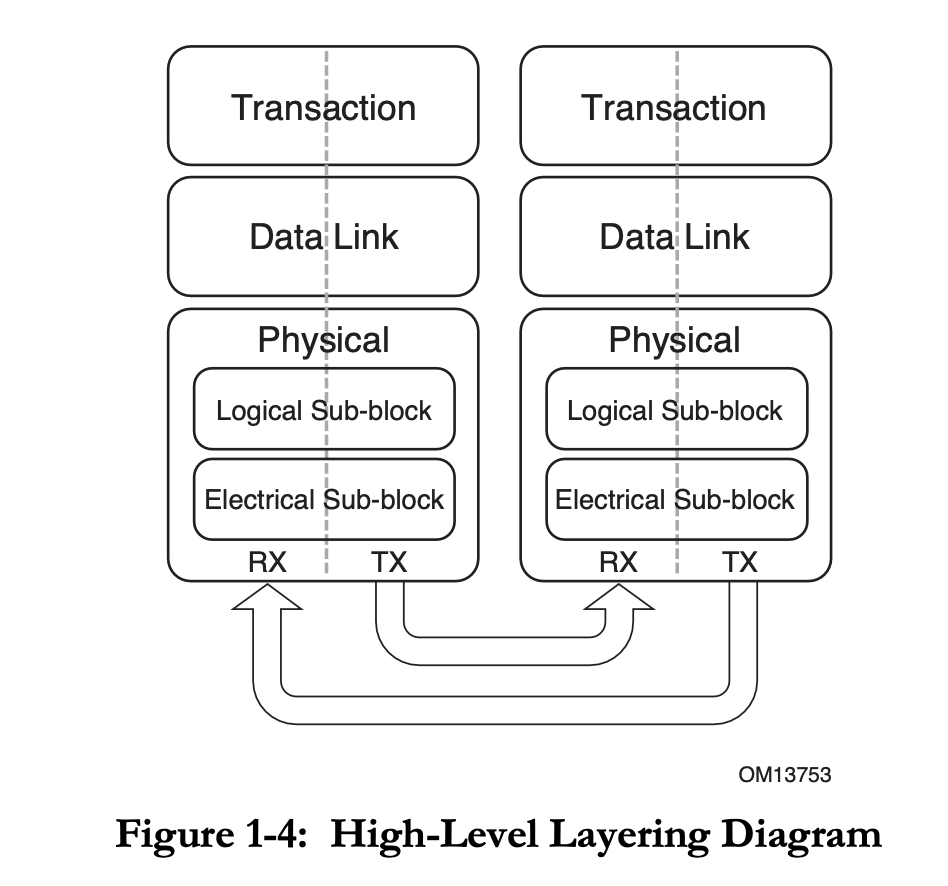

PCIe 定义了三个层：Transaction Layer，Data Link Layer，Physical Layer，和 TCP/IP 四层模型很像。PCIe 也是基于 Packet 传输的。

Transaction Layer

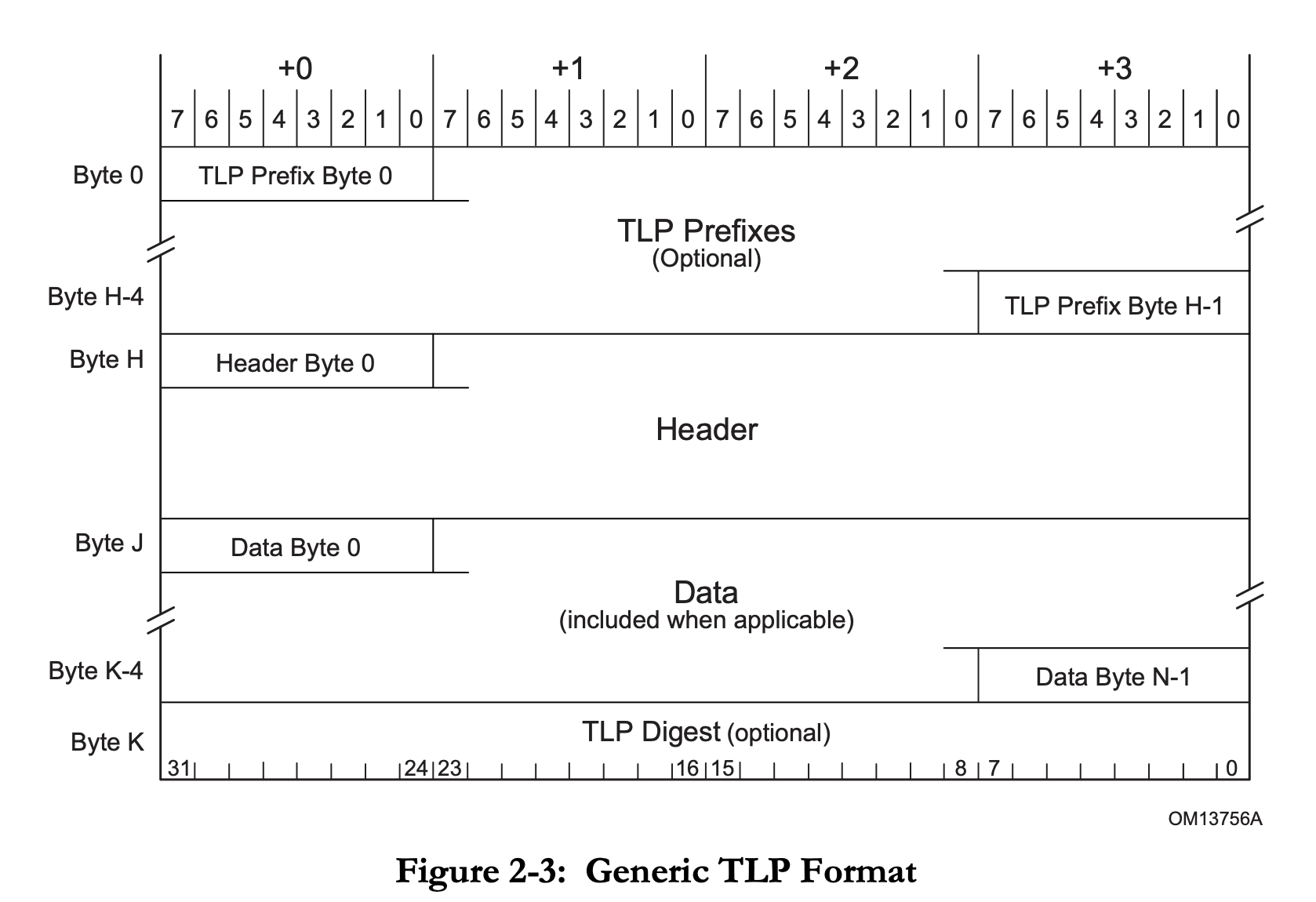

Transaction Layer 的核心是 Transaction Layer Packet(TLP)。TLP 格式：

即可选的若干个 Prefix，一个 Header，可选的 Data Payload，可选的 Digest。

Prefix 和 Header 开头的一个字节是 Fmt[2:0] 和 Type[4:0] 字段。Fmt 决定了 header 的长度，有无数据，或者这是一个 Prefix。

它支持几类 Packet：

  • Memory: MMIO
    • Read Request(MRd)/Completion(CplD)
    • Write Request(MWr): 注意只有 Request，没有 Completion
    • AtomicOp Request(FetchAdd/Swap/CAS)/Completion(CplD)
    • Locked Memory Read(MRdLk)/Completion(CplDLk): Legacy
  • IO: Legacy
    • Read Request(IORd)/Completion(CplD)
    • Write Request(IOWr)/Completion(Cpl)
  • Configuration: 访问配置空间
    • Read Request(CfgRd0/CfgRd1)/Completion(CplD)
    • Write Request(CfgWr0/CfgWr1)/Completion(Cpl)
  • Message: 传输 event
    • Request(Msg/MsgD)

括号里的是 TLP Type，对应了它 Fmt 和 Type 字段的取值。如果 Completion 失败了，原来应该是 CplD/CplDLk 的 Completion 会变成不带数据的 Cpl/CplLk。

在 PCIe 3.0 标准的表 2-3 中列出了 TLP Type 以及对应的 Fmt 和 Type 编码。

TLP 路由有三个方法，决定了这个 TLP 目的地是哪里：

  • Address-based: 32 位或 64 位地址，用于 Memory 和 IO 请求
  • ID-based：lspci 看到的地址，也就是 Bus Device Function，用于 Configuration 请求
  • Implicit：用于 Message 请求，路由方法：
    • Routed to Root Complex
    • Routed by Address: PCIe 3.0 标准中没有用这个路由方法的 Message
    • Routed by ID
    • Broadcast from Root Complex
    • Local - Terminate at Receiver
    • Gathered and router to Root Complex

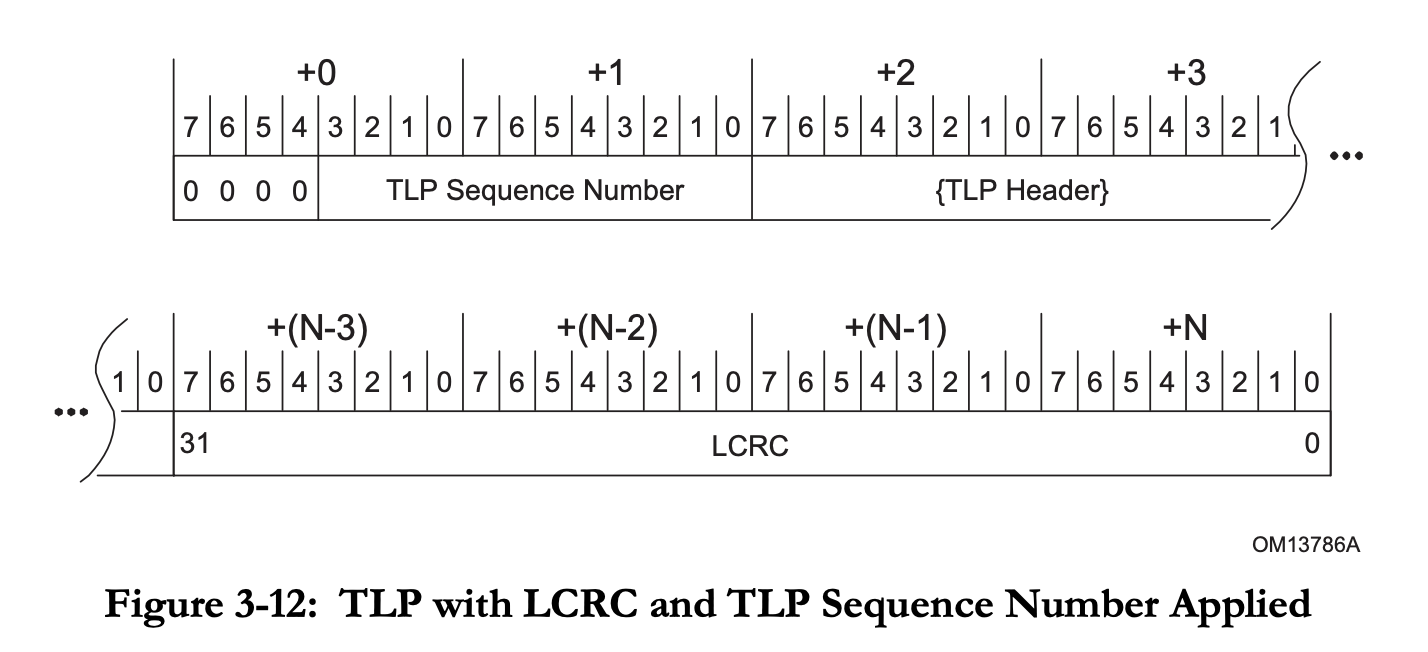

Data Link Layer 的主要功能是进行 TLP 的可靠传输。它在传输 TLP 的时候，会在开头加上一个两字节的 Sequence Number，最后加上一个四字节的 LCRC（Link CRC）。

除了传输 TLP，Data Link Layer 还会传输 Data Link Layer Packet(DLLP)，类型包括：

  • Ack DLLP: 告诉对方自己已经成功收到了 TLP
  • Nak DLLP：告诉对方自己接收 TLP 失败，请重试
  • InitFC1/InitFC2/UpdateFC DLLPs：流量控制
  • PM_Enter_L1/PM_Enter_L23/PM_Active_State_Request_L1/PM_Request_Ack：用于电源管理

Data Link Layer 收到上层要发送 TLP 时候，首先拼接 Sequence Number 和 LCRC，然后会保存在 retry buffer 中，通过 Physical Layer 发送。从 Physical Layer 收到新的 TLP/DLLP 时，会检查它的完整性（CRC），如果正确，就向发送方发送一个 Ack DLLP，并把 TLP 提交给 Transaction Layer；如果不正确，就向发送方发送一个 Nak DLLP。如果收到了 Ack DLLP，就可以把相应的 TLP 从 retry buffer 中删掉；如果收到了 Nak DLLP，则要重传。这样就实现了 TLP 的可靠传输。

需要注意的是，TLP 和 DLLP 的区别：TLP 就像 IP，目的地址可能会跨越多跳；而 DLLP 是点对点地工作，所以一个 TLP 在转发的每一跳中，接受方都会发送一次 Ack DLLP。

Data Link Layer 的流量是 Credit-based 的：接受方会告诉发送方自己的 Buffer 还有多少空间（Credit），然后发送方根据 Credit 来控制是否继续发送 TLP。

配置

接触 PCIe 的时候可能会有一个疑惑，就是这些 Bus Device Function 都是怎么分配的，分配完之后，访问请求又是怎么路由的。

路由

首先回顾一下，上面提到了 TLP 的 Memory 和 IO 是根据地址路由，Configuration 是根据 Bus Device Function 路由，而 PCIe 大概是一个树形的结构，叶子结点就是 PCIe 设备，非叶子结点是桥或者交换机。回想一下，IP 的路由是按照最长前缀匹配，如果在 PCIe 中还这样做的话，又太过于复杂了，毕竟 PCIe 可以人为地设定每个设备的地址，让地址满足一定的连续性和局部性，这样路由选择就非常简单了。

观察 PCIe 标准中 7.3.3 Configuration Request Routing Rules，结合 MindShare 的书，看 Root Ports，Switches 和 Bridges 的要求，就知道 Configuration 请求是如何路由的：

  • Configuration 请求只能由 Host Bridge 发起
  • 如果 Configuration 请求是 Type0，那么这个请求的目的设备就是当前设备
  • 如果 Configuration 请求是 Type1，
    • 如果请求的 Bus Number 等于某一个 Downstream Port 的 Secondary Bus Number，则把 Configuration 请求转换为 Type0，然后发给该 Downstream Port
    • 如果不等于，但是 Bus Number 属于某一个 Downstream Port 的 Secondary Bus Number 和 Subordinate Bus Number 之间，则不修改 Configuration 请求，发送给该 Downstream Port。

如果类比一下 IP，那么分组在中途路由器转发的时候就是 Type1，Type0 就是最后一跳。路由就是直接按照几个不重合的 Bus Number 区间进行判断，没有复杂的最长前缀匹配。但是又有一个问题，如果按照 Bus 路由，那同一个 Bus 下不同的 Device 咋办？这就像是以太网，最后一跳的时候，如果同一个链路上有多个设备，那么多个设备都能收到，每个设备根据自己的 Device 号判断是否是发给自己的。PCI（注意不是 PCIe）总线也类似。随着速度越来越高，通过交换机，以太网已经变成了点对点，所以很少见到一个链路上同时有多个设备的情况了。PCIe 也一样，所以根据 Bus 路由就足够了。至于 lspci 看到的那些 Device 不等于 0 的设备，要么是兼容 PCI 设备的，要么是虚拟的，在设备内部进行路由的，并不是真的有一个 PCIe link 连了多个物理设备。

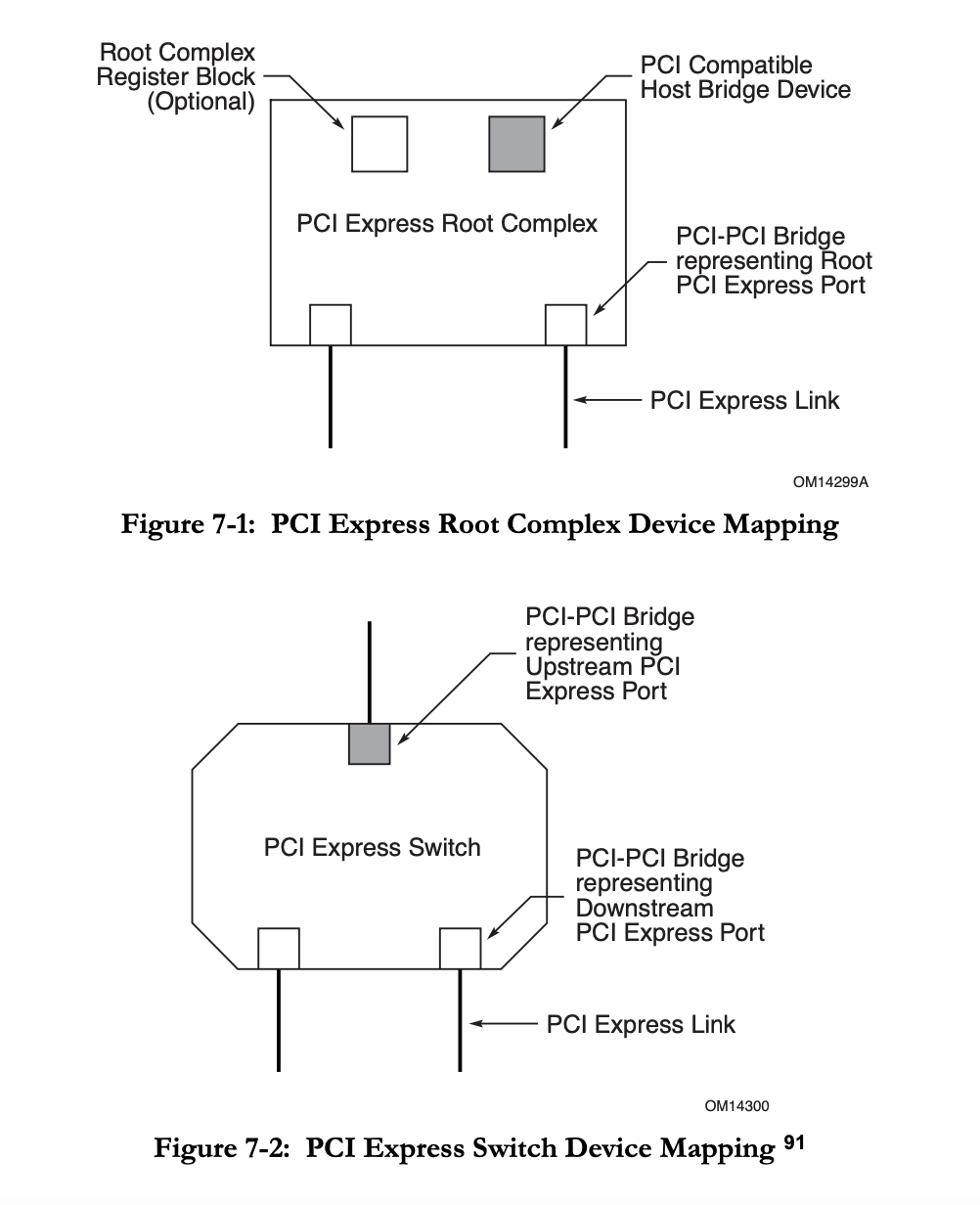

所以简单理解一下，PCI 总线确实是一条总线，一条总线上很多设备。而 PCIe 实际上是一个网络，可以看作是很多个 PCI 总线连接在一起，可以把 Root Complex 或者 Switch 内部看成一个虚拟的有很多设备的 PCI 总线，而 PCIe Link 可以看成是只有一个设备的 PCI 总线。这样 PCIe 交换机可以看成若干个 PCI-PCI Bridge：

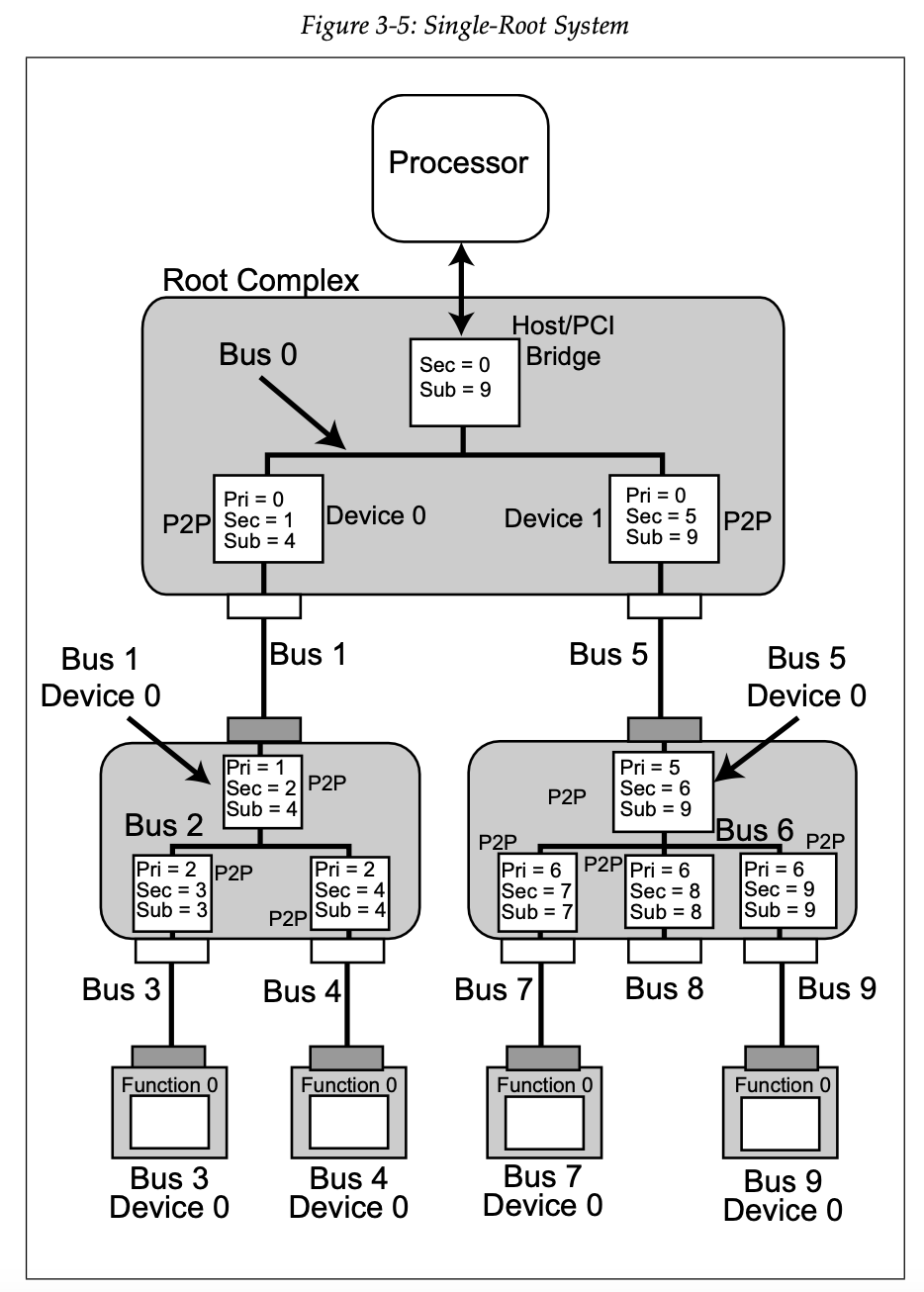

还有 MindShare 书中的图 3-5:

可以看到，这里的每一个 Bus 就是一个 PCI 总线，既有内部的虚拟 PCI 总线（Bus 0/2/6），也有 PCIe Link 充当的 PCI 总线（Bus 1/3/4/5/7/8/9）。在虚拟的 PCI 总线里，比如 PCIe Switch，一个 Device 对应一个 Downstream Port；而 PCIe Link 对应的 PCI 总线上就只有一个 Device。然后 PCIe Switch 的每个 Upstream Port 和 Downstream Port 里会记录三个 Bus Number：Primary(Pri)，Secondary(Sec) 和 Subordinate(Sub)。Primary 指的就是它上游直接连接的 PCI 总线编号，Sec 指的是下游直接连接的 PCI 总线编号，Sub 指的是它下游的最大 PCI 总线编号。

这样，收到 Type1 的时候，Switch 按照各个 Downstream Port 的 Sec 和 Sub 进行判断，如果目标 Bus Number 等于 Sec，就转换为 Type0 发出去；如果大于 Sec，但是小于或等于 Sub，就原样发出去。可以看到，从 Host Bridge 到每个设备都可以通过这样的方式一路转发。

既然 BDF 是把 Bus 划分为多个区间来路由的，那么 Memory 和 IO 请求也类似地可以对地址进行划分，变成多个区间，然后用类似的方法进行路由。

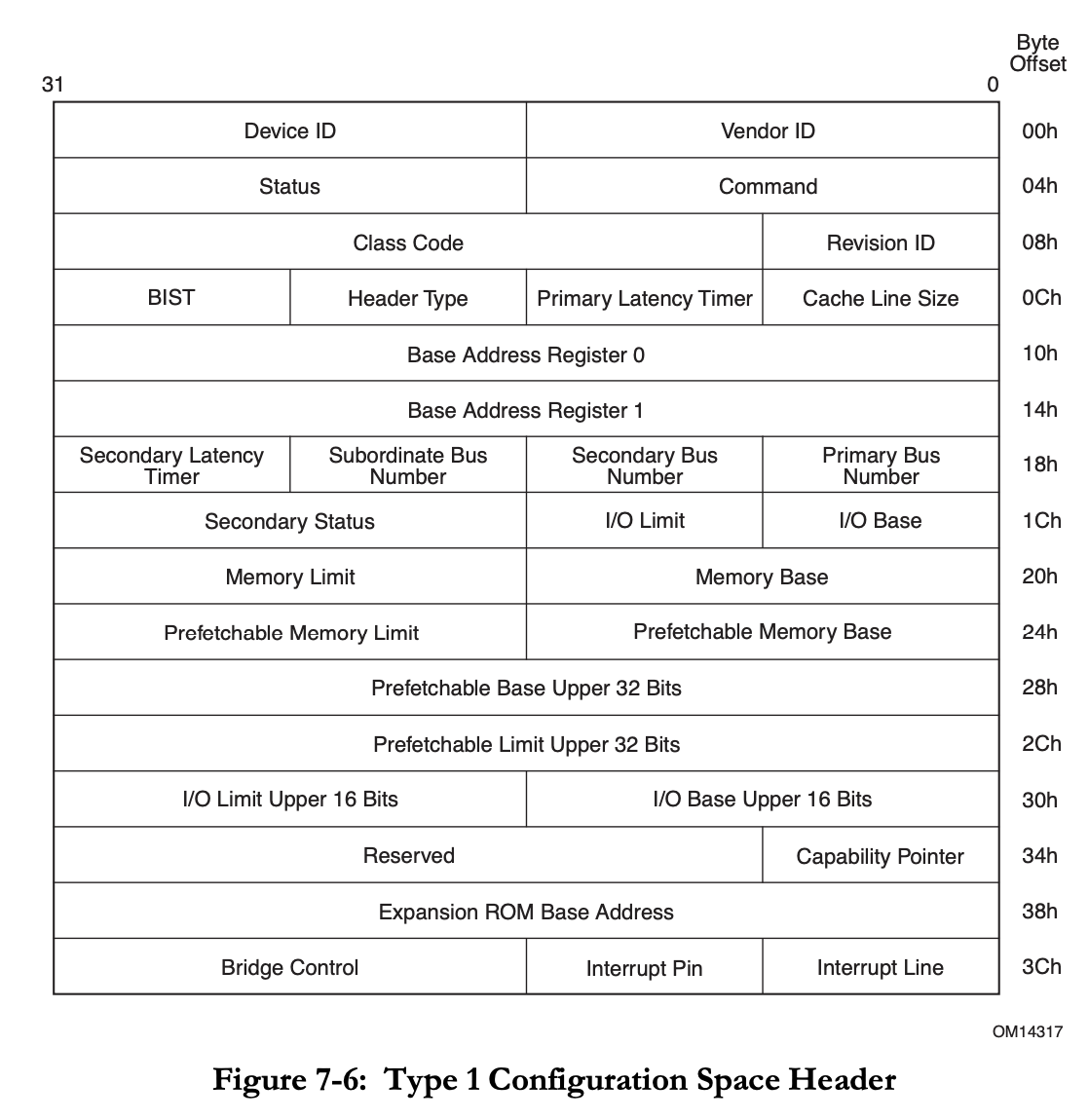

这些用于路由的区间上下界，可以在各个端口的 Type1 Configuration Space 中找到：

  • 路由 Type1 Configuration Request：Primary Bus Number, Secondary Bus Number, Subordinate Bus Number
    • Request Bus Number == Secondary Bus Number: Type1 -> Type0
    • Secondary Bus Number < Request Bus Number <= Subordinate Bus Number: Type1 -> Type1
  • 路由 IO Request：I/O Base <= IO Address <= I/O Limit
  • 路由 Prefetchable Memory Request：Prefetchable Memory Base <= Memory Address <= Prefetchable Memory Limit
  • 路由 Non-Prefetchable Memory Request：Memory Base <= Memory Address <= Memory Limit

而具体到每一个设备上，设备会提供若干个 BAR（Base Address Register），在枚举设备的时候，会给 BAR 分配地址，然后把设备的地址进行合并，记录到 Switch 上的 Base 和 Limit，然后一直递归，一路更新到 Root Complex。这样，就完成了地址分配，以及请求的路由。

分配

既然知道了 BDF 是如何路由的，那么接下来的问题是，怎么枚举设备和交换机，分配 Bus Number。这个事情在系统启动的时候会做（例如 UEFI），Linux 中也有相关的代码。下面就来对着 edk2 的源代码来看看它是怎么做的。

在 edk2 中，分配 Bus Number 的核心代码是 PciScanBus 函数：

/**
  Scan pci bus and assign bus number to the given PCI bus system.

  @param  Bridge           Bridge device instance.
  @param  StartBusNumber   start point.
  @param  SubBusNumber     Point to sub bus number.
  @param  PaddedBusRange   Customized bus number.

  @retval EFI_SUCCESS      Successfully scanned and assigned bus number.
  @retval other            Some error occurred when scanning pci bus.

  @note   Feature flag PcdPciBusHotplugDeviceSupport determine whether need support hotplug.

**/
EFI_STATUS
PciScanBus (
  IN PCI_IO_DEVICE  *Bridge,
  IN UINT8          StartBusNumber,
  OUT UINT8         *SubBusNumber,
  OUT UINT8         *PaddedBusRange
  );

输入一个桥设备和初始的 Bus Number，输出 Subordinate Bus Number，也就是分配的最大的 Bus Number，以及 Padded Bus Range，例如如果要考虑热插拔的话，就需要预留一些 Bus Number。它在 PciRootBridgeEnumerator 函数中被调用，传入的是 RootBridgeDev。你可能也猜到了，这个函数可以递归调用，从 Root Bridge 开始往下，遇到新的桥设备的时候，就继续递归，然后根据下一层分配的 Bus Number 来计算上一层的 Subordinate Bus Number。

PciScanBus 首先枚举当前桥设备下的所有 Device 和 Function，因为当前的桥设备已经被分配了 Bus Number，所以是可以访问它下面的 Device 和 Function 的。

for (Device = 0; Device <= PCI_MAX_DEVICE; Device++) {
  TempReservedBusNum = 0;
  for (Func = 0; Func <= PCI_MAX_FUNC; Func++) {
    //
    // Check to see whether a pci device is present
    //
    Status =
        PciDevicePresent(PciRootBridgeIo, &Pci, StartBusNumber, Device, Func);

    if (EFI_ERROR(Status) && (Func == 0)) {
      //
      // go to next device if there is no Function 0
      //
      break;
    }

    if (EFI_ERROR(Status)) {
      continue;
    }

    //
    // Get the PCI device information
    //
    Status =
        PciSearchDevice(Bridge, &Pci, StartBusNumber, Device, Func, &PciDevice);

    if (EFI_ERROR(Status)) {
      continue;
    }

    PciAddress = EFI_PCI_ADDRESS(StartBusNumber, Device, Func, 0);

    if (IS_PCI_BRIDGE(&Pci) || IS_CARDBUS_BRIDGE(&Pci)) {
      //
      // For PPB
      //

      Status = PciAllocateBusNumber(Bridge, *SubBusNumber, 1, SubBusNumber);
      if (EFI_ERROR(Status)) {
        return Status;
      }

      SecondBus = *SubBusNumber;

      Register = (UINT16)((SecondBus << 8) | (UINT16)StartBusNumber);
      Address = EFI_PCI_ADDRESS(StartBusNumber, Device, Func,
                                PCI_BRIDGE_PRIMARY_BUS_REGISTER_OFFSET);

      Status = PciRootBridgeIo->Pci.Write(PciRootBridgeIo, EfiPciWidthUint16,
                                          Address, 1, &Register);

      //
      // If it is PPB, recursively search down this bridge
      //
      if (IS_PCI_BRIDGE(&Pci)) {
        //
        // Temporarily initialize SubBusNumber to maximum bus number to ensure
        // the PCI configuration transaction to go through any PPB
        //
        Register = PciGetMaxBusNumber(Bridge);
        Address = EFI_PCI_ADDRESS(StartBusNumber, Device, Func,
                                  PCI_BRIDGE_SUBORDINATE_BUS_REGISTER_OFFSET);
        Status = PciRootBridgeIo->Pci.Write(PciRootBridgeIo, EfiPciWidthUint8,
                                            Address, 1, &Register);

        Status = PciScanBus(PciDevice, SecondBus, SubBusNumber, PaddedBusRange);
        if (EFI_ERROR(Status)) {
          return Status;
        }
      }

      //
      // Set the current maximum bus number under the PPB
      //
      Address = EFI_PCI_ADDRESS(StartBusNumber, Device, Func,
                                PCI_BRIDGE_SUBORDINATE_BUS_REGISTER_OFFSET);

      Status = PciRootBridgeIo->Pci.Write(PciRootBridgeIo, EfiPciWidthUint8,
                                          Address, 1, SubBusNumber);
    } else {
      //
      // It is device. Check PCI IOV for Bus reservation
      // Go through each function, just reserve the MAX ReservedBusNum for one
      // device
      //

      // OMITTED
    }

    if ((Func == 0) && !IS_PCI_MULTI_FUNC(&Pci)) {
      //
      // Skip sub functions, this is not a multi function device
      //

      Func = PCI_MAX_FUNC;
    }
  }
}

从代码中去掉了一些热插拔相关的代码，简单来说，它的思路如下：

  1. 枚举当前设备下的 Device 和 Function
  2. 如果找到了一个桥设备，为它分配一个新的 Bus Number
    1. 设置这个新的桥设备的 Primary Bus Number 为 Start Bus Number（也就是上一级的 Secondary Bus Number），Secondary Bus 是新分配的 Bus Number，Subordinate Bus Number 是最大值
    2. 这样设置完成后，相当于所有的在 [Secondary Bus Number, Max Bus Number] 范围中的 Bus 请求都会路由到新的桥设备上
    3. 递归调用 PciScanBus，参数是新的桥设备，Start Bus Number 为新的 Secondary Bus Number
    4. 递归调用返回以后，新的桥设备下面所有的设备都分配到了自己的 Bus Number，这时候就可以知道准确的 Subordinate Bus Number 了，不再是刚才临时设置的 Max Bus Number，因此这时候再把准确的 Subordinate Bus Number 写入桥设备的 Subordinate Bus Number 中
  3. 枚举完所有设备以后，返回目前递归分配得到的最大的 Bus Number

这样整理出来一看，其实很清楚，这就是一个 DFS 算法，在搜索过程中，为了保证当前的结点可达，保证从 Root Bridge 到当前的结点路径上的 Bus Number 范围都是 [Secondary Bus Number, Max Bus Number]；当结点搜索完以后，再回溯，回溯的时候就知道了实际分配到多大的 Bus Number，这时候再填回 Subordinate Bus Number，最后保证这个树上每一层的 [Secondary Bus Number, Subordinate Bus Number] 区间不重合，且每个子结点的区间都包含于父结点的区间。

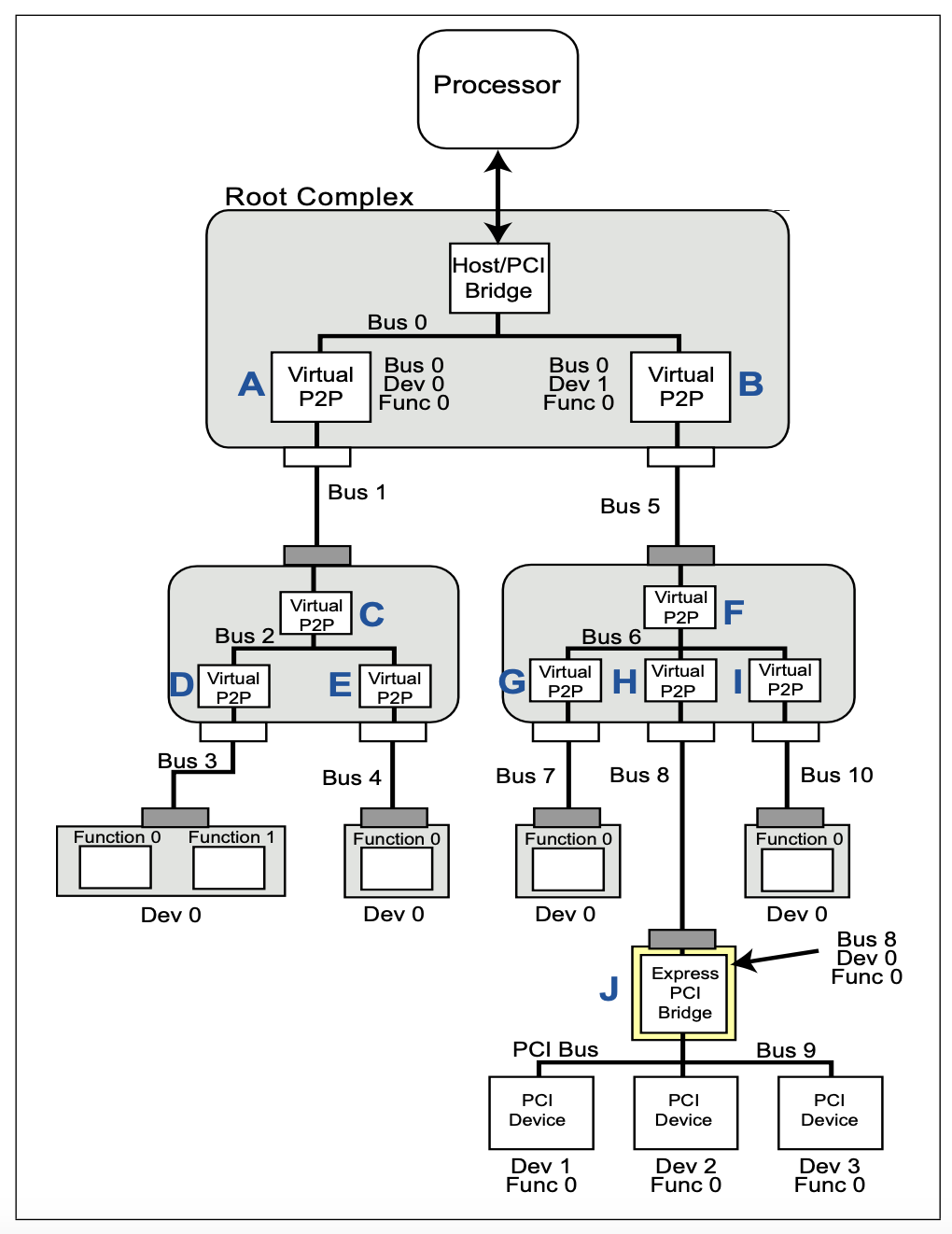

最后的结果，类似 MindShare 书中的这个图：

为了支持 PCIe 热插拔，或者可能会动态产生新设备的 SR-IOV，代码中做了相应的预留：

if (FeaturePcdGet(PcdPciBusHotplugDeviceSupport)) {
  //
  // If Hot Plug is supported,
  // Get the bridge information
  //
  BusPadding = FALSE;
  if (gPciHotPlugInit != NULL) {
    if (IsPciHotPlugBus(PciDevice)) {
      //
      // If it is initialized, get the padded bus range
      //
      Status = gPciHotPlugInit->GetResourcePadding(
          gPciHotPlugInit, PciDevice->DevicePath, PciAddress, &State,
          (VOID **)&Descriptors, &Attributes);

      if (EFI_ERROR(Status)) {
        return Status;
      }

      BusRange = 0;
      NextDescriptors = Descriptors;
      Status = PciGetBusRange(&NextDescriptors, NULL, NULL, &BusRange);

      FreePool(Descriptors);

      if (!EFI_ERROR(Status)) {
        BusPadding = TRUE;
      } else if (Status != EFI_NOT_FOUND) {
        //
        // EFI_NOT_FOUND is not a real error. It indicates no bus number padding
        // requested.
        //
        return Status;
      }
    }
  }
}

if (FeaturePcdGet(PcdPciBusHotplugDeviceSupport) && BusPadding) {
  //
  // Ensure the device is enabled and initialized
  //
  if ((Attributes == EfiPaddingPciRootBridge) &&
      ((State & EFI_HPC_STATE_ENABLED) != 0) &&
      ((State & EFI_HPC_STATE_INITIALIZED) != 0)) {
    *PaddedBusRange = (UINT8)((UINT8)(BusRange) + *PaddedBusRange);
  } else {
    //
    // Reserve the larger one between the actual occupied bus number and padded
    // bus number
    //
    Status = PciAllocateBusNumber(PciDevice, SecondBus, (UINT8)(BusRange),
                                  &PaddedSubBus);
    if (EFI_ERROR(Status)) {
      return Status;
    }

    *SubBusNumber = MAX(PaddedSubBus, *SubBusNumber);
  }
}

SR-IOV:

//
// It is device. Check PCI IOV for Bus reservation
// Go through each function, just reserve the MAX ReservedBusNum for one device
//
if (PcdGetBool(PcdSrIovSupport) && (PciDevice->SrIovCapabilityOffset != 0)) {
  if (TempReservedBusNum < PciDevice->ReservedBusNum) {
    Status = PciAllocateBusNumber(
        PciDevice, *SubBusNumber,
        (UINT8)(PciDevice->ReservedBusNum - TempReservedBusNum), SubBusNumber);
    if (EFI_ERROR(Status)) {
      return Status;
    }

    TempReservedBusNum = PciDevice->ReservedBusNum;

    if (Func == 0) {
      DEBUG((DEBUG_INFO, "PCI-IOV ScanBus - SubBusNumber - 0x%x\n",
             *SubBusNumber));
    } else {
      DEBUG((DEBUG_INFO, "PCI-IOV ScanBus - SubBusNumber - 0x%x (Update)\n",
             *SubBusNumber));
    }
  }
}

分配好 Bus 以后，就可以对所有设备进行 Configuration Request 了，后续的 Memory 和 IO 地址的分配和路由，也是类似地递归地进行分配，然后回溯的时候合并地址区间即可。

物理层

物理层编码上，PCIe 1.0 和 2.0 采用的是 NRZ 8b/10b，PCIe 3.0 到 5.0 用的是 NRZ 128b/130b，最新的 PCIe 6.0 和 7.0 则换成了 PAM4 FLIT。可以计算出每一代 x16 Lane 情况下的最大数据带宽：

  • PCIe 1.0: 2.5 * 8 / 10 * 16 = 32 Gb/s
  • PCIe 2.0: 5.0 * 8 / 10 * 16 = 64 Gb/s
  • PCIe 3.0: 8.0 * 128 / 130 * 16 = 126 Gb/s
  • PCIe 4.0: 16.0 * 128 / 130 * 16 = 252 Gb/s
  • PCIe 5.0: 32.0 * 128 / 130 * 16 = 504 Gb/s
  • PCIe 6.0: 64.0 * 16 = 1024 Gb/s，如果考虑 FLIT 引入的开销，则是 64.0 * 242 / 256 * 16 = 968 Gb/s
  • PCIe 7.0: 128.0 * 16 = 2048 Gb/s，如果考虑 FLIT 引入的开销，则是 128.0 * 242 / 256 * 16 = 1936 Gb/s

PCIe 6.0

PCIe 6.0 引入了 PAM4 来替代原来的 NRZ，实现了波特率不变的情况下速度翻倍，并且不再使用 128b/130b，为了解决 PAM4 带来的更高的错误率，引入了 FEC，CRC 还有格雷码，以及新的 FLIT。

网上可以搜到关于 PCIe 的 PPT：https://pcisig.com/sites/default/files/files/PCIe%206.0%20Webinar_Final_.pdf 和 https://www.openfabrics.org/wp-content/uploads/2022-workshop/2022-workshop-presentations/206_DDasSharma.pdf，以及关于 FLIT 的博客：https://pcisig.com/blog/pcie%C2%AE-60-specification-webinar-qa-deeper-dive-flit-mode-pam4-and-forward-error-correction-fec

总结 FLIT 的要点：

  1. 每个 FLIT 固定长度 256 字节，其中 236 字节传输 TLP，6 字节传输 DLLP，8 字节传输 CRC，6 字节传输 FEC。
  2. 接受方接受到 FLIT 后，会尝试进行 FEC 解码，并且尝试修复错误，再进行 CRC 校验。如果中途出现了错误，则会发送一个 NAK 给发送方。
  3. 一个 TLP 可能跨越多个 FLIT，一个 FLIT 可能包括多个 TLP，根据 TLP 大小而定。TLP 不需要对齐到 FLIT 的开头或者结尾。

可以发现，FLIT 的 CRC 用了 8 个字节，不再需要原来 TLP 和 DLLP 中的 ECRC 和 LCRC。在之前的 PCIe 版本，TLP 的可选 Digest 是 4 个字节的 ECRC，TLP+DLLP 的 LCRC 是 4 字节。具体采用多少字节的 CRC，和目标的错误率，以及传输的字节数相关。

ATS

ATS（Address Translation Service）是在 PCIe 上给外设提供查询页表的方式，从而可以使用虚拟地址。标准可以在 https://composter.com.ua/documents/ats_r1.1_26Jan09.pdf 处下载，以及关于 ATS 的 PPT：https://composter.com.ua/documents/Address_Translation_Services.pdf。

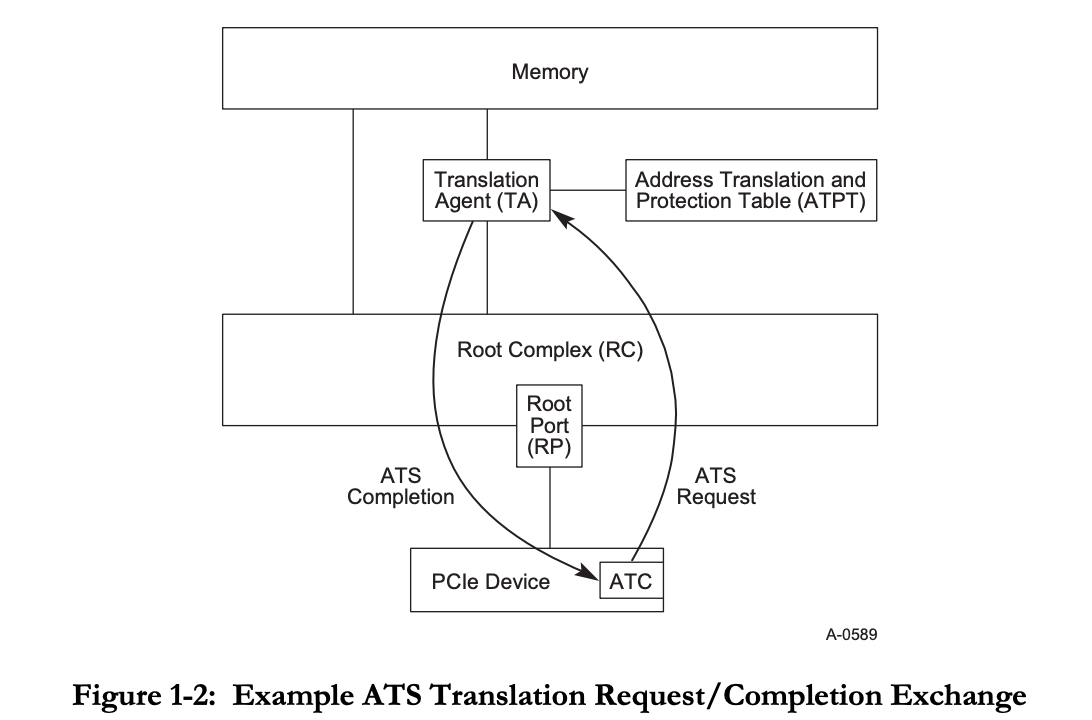

它的整体工作方式如图：

就是在 Root Complex 和 Memory 之间设置一个 Translation Agent，负责查表，也就是 Page Table Walker。它会接收来自 PCIe 设备的地址翻译请求，然后它获取到页表地址后，根据虚拟地址去查内存中的页表。TLB（在标准中叫做 Address Translation Cache，ATC）是实现在 PCIe 设备侧的，而不是统一的 TLB，也不是 CPU 核心的 TLB。

为了支持 ATS，需要支持如下的操作：

  1. PCIe Device 向 Translation Agent 发送 Translation Request；Translation Agent 向 PCIe Device 回复 Translation Completion；
  2. 当页表出现变化的时候，需要通知 PCIe 设备端的 TLB，因此需要向 PCIe 设备发送 Invalidate Request Message；PCIe 设备完成 TLB 刷新后，回复一个 Invalidate Complete Message。

ATS 标准还定义了一个可选功能，就是 Page Request Interface（PRI），其实就是缺页的时候，设备可以去发送 Page Request，要求操作系统去分配一个物理页。这就像用户程序里 mmap 一个匿名的页，一开始是没有分配的，直到第一次访问的时候，出现缺页异常，然后 OS 分配一个物理页，再更新页表。这样的好处是用于 DMA 的物理页也可以 Swap 或者延迟分配。
