IBM POWER8 微架构评测¶
背景¶
之前评测了很多 AMD64 和 ARM64 指令集的处理器，这次也来评测一下 PPC64LE 指令集的 IBM POWER8 微架构。
官方信息¶
IBM 关于 POWER8 微架构有如下公开信息：
下面分各个模块分别记录官方提供的信息，以及实测的结果。官方信息与实测结果一致的数据会加粗。
Benchmark¶
IBM POWER8 的性能测试结果见 SPEC。
前端¶
L1 ICache¶
官方信息：32 KB, 8-way set associative

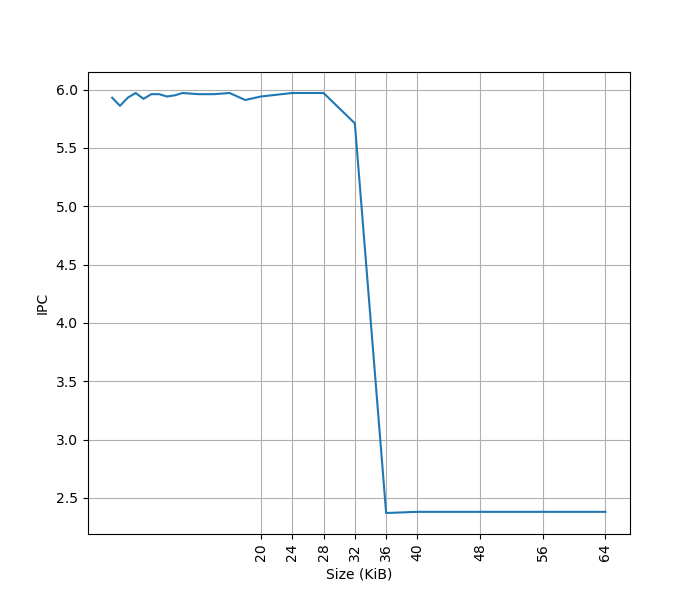

为了测试 L1 ICache 容量，构造一个具有巨大指令 footprint 的循环，由大量的 nop 和最后的分支指令组成。观察在不同 footprint 大小下的 IPC：
超出 L1 ICache 容量后，IPC 从 6 降低到了 2.4。其中 6 IPC 来自于，IBM POWER8 在 ST 模式下每周期可以发射 8 条指令，但其中分支指令最多两条，非分支指令最多六条，所以执行 NOP 指令的 IPC 只能达到 6。
L1 ITLB (aka Instruction Effective to Real Address translation Table, IERAT)¶
官方信息：64-entry, fully associative

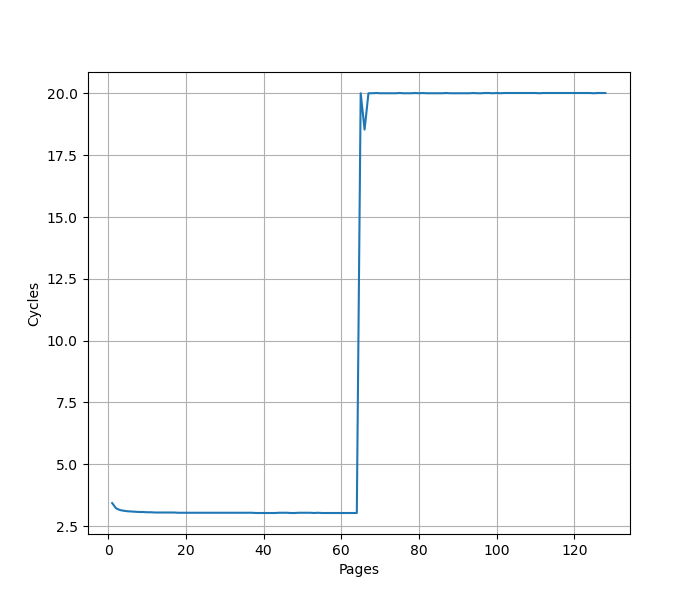

为了测试 L1 ITLB 的容量，构造 b 序列，每个 b 在一个单独的页（64KB 的页大小）中，观察 b 的性能：
可以看到明显的 64 pages 的拐点，对应了 64 entry 的 L1 ITLB。
BTB (Branch Target Buffer)¶
官方信息：无 BTB，总是通过 3 周期延迟的 Fetch + Decode(Branch Scan) 来得到分支指令的目的地址，靠 SMT 来填补流水线的气泡。
实测也是如此，对于连续执行多个 b 指令的情况，每条 b 指令都需要 3 周期。
Return Address Stack (aka Link Stack)¶
官方信息：32-entry(ST/SMT2)/16-entry(SMT4)/8-entry(SMT8) Link Stack per thread，也就是说总容量是 64，但每个线程只能用一部分

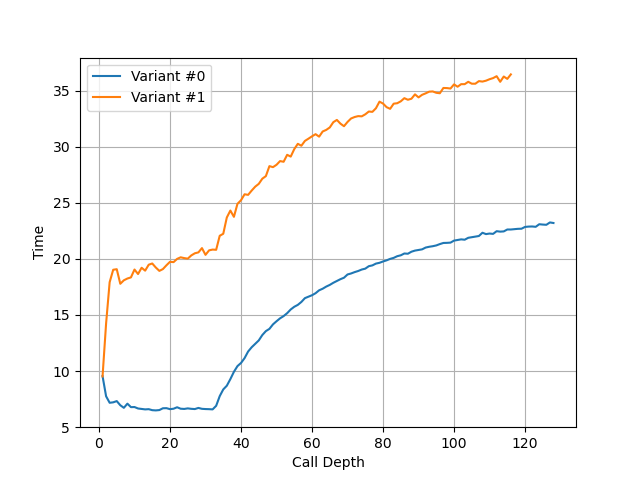

构造不同深度的调用链，测试每次调用花费的时间，得到如下测试结果：

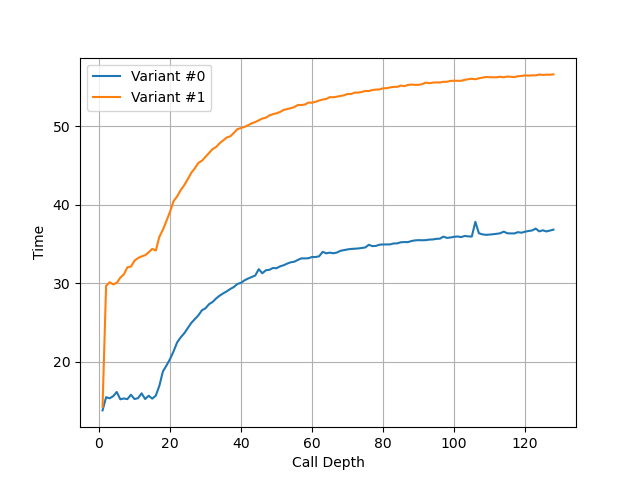

可以看到 32 的拐点，对应的就是 ST 模式下 RAS 的大小。在同一个物理核上的其他三个逻辑核分别运行 stress，就测得 SMT4 模式下的 RAS 大小 16：

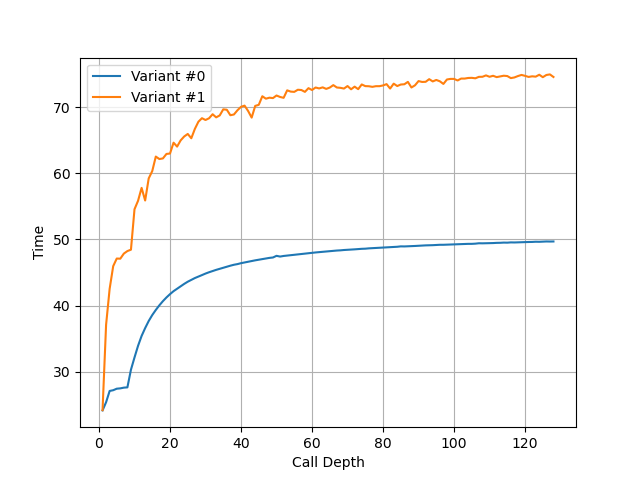

类似地，在其余七个逻辑核上分别运行 stress 负载，得到 SMT8 模式下的 RAS 大小为 8：
CBP (Conditional Branch Predictor)¶
官方信息：16K-entry LBHT, 16K-entry GBHT, 16K-entry GSEL，使用 21-bit GHV 记录全局分支历史，GSEL 用来选择由 LBHT 还是 GBHT 提供预测（通过 2-bit 饱和计数器），LBHT 采用 PC 索引，GBHT 和 GSEL 采用 PC+GHV 的哈希索引；此外，还支持把 conditional branch to +8 也就是只跳过一条指令的分支指令改写为 predication
IBP (Indirect Branch Predictor)¶
官方信息：256-entry local count cache, 512-entry global count cache，前者采用 PC 索引，后者采用 PC+GHV 的哈希索引，entry 内容是 30-bit 预测的目的地址加 2-bit 的 confidence（local count cache 的 entry 还有额外的 2-bit 饱和计数器用于选择 local 还是 global）
Dispatch¶
官方信息：按 Group 来 Dispatch，ST 模式下每周期一个 Group，每个 Group 最多 8 条指令（最多 2 条分支，最多 6 条非分支，且第二条分支必须是最后一条指令）；SMT 模式下，每周期从两个线程各 Dispatch 一个 Group，每个 Group 最多 4 条指令（最多 1 条分支，3 条非分支）
后端¶
ROB (aka Global Completion Table, GCT)¶
官方信息：28-entry，ST 模式下每个 entry 对应一个 Group；SMT 模式下每个 entry 对应两个来自同一个线程的 Group；所以最多容纳 28*8=224 条指令；Commit 的粒度是 Group，ST 模式下每周期 Commit 一个 Group，SMT 模式下每周期 Commit 两个 Group

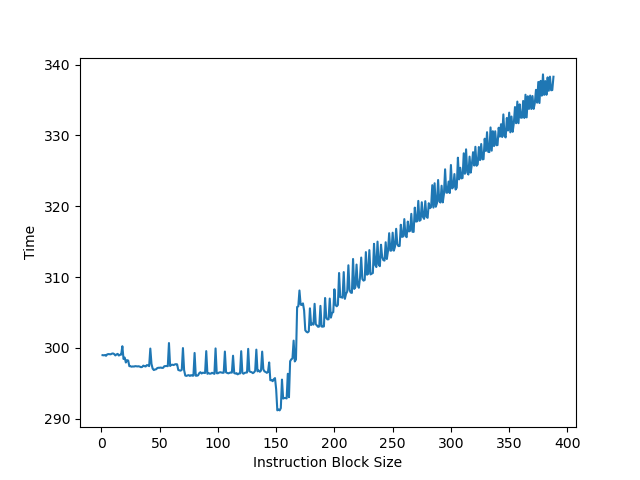

把两个独立的 long latency pointer chasing load 放在循环的头和尾，中间用 NOP 填充，当 NOP 填满了 ROB，第二个 pointer chasing load 无法提前执行，导致性能下降。测试结果如下：
拐点大致在 168 附近，因为每 6 条 NOP 指令对应一个 Group，所以只能容纳 28*6=168 条指令。
Register File¶
官方信息：一共可以有 106 个 Inflight 的 Rename，由 GPR（General Purpose Register）和 VSR（Vector and Scalar Register）共享；GPR 分为两组，每组 124-entry；VSR 分为两组，每组 144-entry；还有额外的两组 SAR（Software Architected Registers），一组用于 GPR，一组用于 VSR；CR（Condition Register）单独 Rename（32-entry mapper）到 64-entry Architected Register File；XER（fiXed-point Exception Register）Rename（30-entry mapper）到 32-entry Architected Register File；LR，CTR 和 TAR 单独 Rename（20-entry mapper）到 24-entry Architected Register File；FPSCR（Floating Point Status and Control Register）单独 Rename 到 28-entry buffer。
Issue Queue¶
官方信息：15-entry Branch Issue Queue，8-entry Condition Register Queue，64-entry UniQueue 用于其他指令；每周期最多 Issue 10 条指令：1x Branch, 1x Condition Register Logical, 2x Fixed Point, 2x Load/Store/Fixed Point to LSU, 2x Load/Fixed Point to LU, 2x Vector-Scalar to VSU/DFU(Decimal Floating point Unit)/Crypto
执行单元¶
官方信息：2 个定点计算流水线（FX），2 个 Load/Store 流水线（LS/FX），2 个 Load 流水线（L/FX），4 个双精度浮点流水线（或 8 个单精度浮点流水线），2 个向量流水线（VMX），1 个密码学流水线（Crypto），1 个分支流水线（Branch），1 个条件寄存器流水线（CR），1 个十进制浮点数流水线，共 16 个；其中 2 个 Load/Store 流水线和 2 个 Load 流水线还能执行简单的定点计算
Load Store Unit¶
官方信息：共有四个 Pipeline，L0/L1 仅 Load，LS0/LS1 可 Load/Store, 3 cycle load-to-use latency
Load/Store (Reorder) Queue¶
官方信息：40-entry（128 Virtual）Store Reorder queue，44-entry（128 Virtual）Load Reorder Queue
Load to use latency¶
官方信息：3-cycle latency
实测在下列的场景下可以达到 3 cycle:
ldr 4, 0(4): load 结果转发到基地址，无偏移ldr 4, 8(4)：load 结果转发到基地址，有立即数偏移ldx 4, 4, 6：load 结果转发到基地址，有寄存器偏移ldx 4, 6, 4：load 结果转发到寄存器偏移
如果访存跨越了 128B 边界，则退化到 16 cycle。
L1 DCache¶
官方信息：64KB, 8-way set associative, 128B cache line, 4 read port, 1 write port，3 cycle load to use latency, store-through（写入会同时写 L1 DCache 和 L2），所以 store miss 不分配 cache line, 16 MSHR(aka Load Miss Queue)

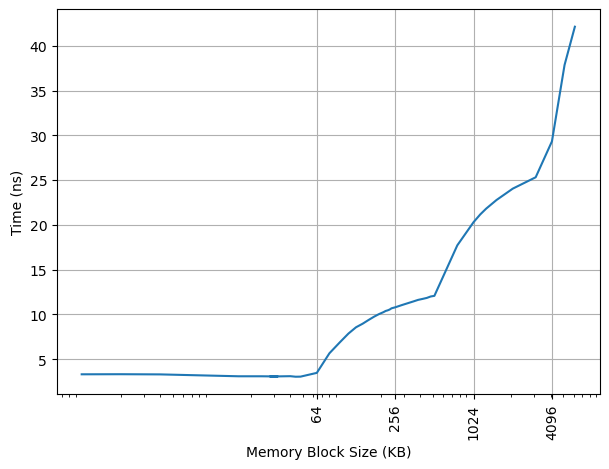

构造不同大小 footprint 的 pointer chasing 链，测试不同 footprint 下每条 load 指令耗费的时间：
可以看到 64KB 出现了明显的拐点，对应的就是 64KB 的 L1 DCache 容量。第二个拐点在 512KB，对应的是 L2 Cache 的容量。第三个拐点是 3MB，对应的是 L1 DTLB 的容量：48*64KB=3MB。
Banking¶
官方信息：L1 DCache 由 16 个 macro 组成，每个 macro 是 16 个 bank，一共是 256 个 bank；sram 用的是 2R 或 1W，所以每个 bank 可以支持每周期 2R 或 1W
L1 DTLB (aka primary Data Effective-to-Real Address Translation, DERAT)¶
官方信息：48-entry(ST)/96-entry(SMT), fully associative

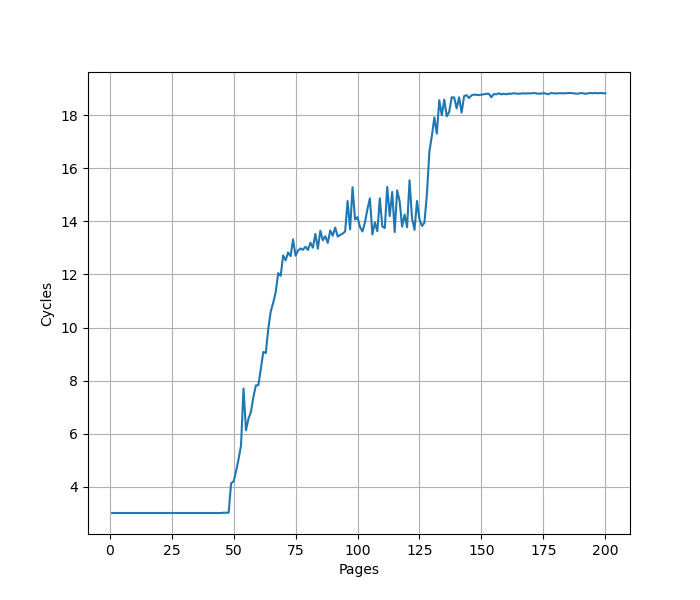

用类似测 L1 DCache 的方法测试 L1 DTLB 容量，只不过这次 pointer chasing 链的指针分布在不同的 64KB page 上，使得 DTLB 成为瓶颈：
可以看到 48 Page 出现了明显的拐点，对应的就是 48 的 L1 DTLB 容量。没有超出 L1 DTLB 容量前，Load to use latency 是 3 cycle。最终出现一个 18.8 cycle 的平台。
L2 DTLB (aka secondary Data Effective-to-Real Address Translation, DERAT)¶
官方信息：256-entry（ST 模式下全可见，SMT 模式下每个线程只有一半可见）, fully associative
继续扩大 DTLB 测试规模，可以看到在 256 处出现了新的拐点，其中 256 的地方出现周期数的骤降，是触发了 Linux 的大页合并功能：

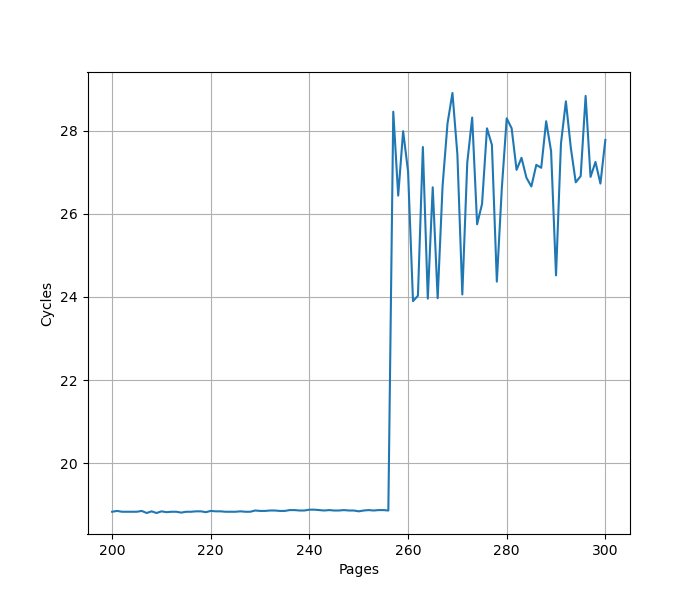

关掉 THP(Transparent Huge Page) 后，周期数的骤降消失，256 的拐点之后周期数增加而不是减少：
L3 TLB¶
官方信息：2048-entry, 4-way set associative, 4 concurrent page table walk

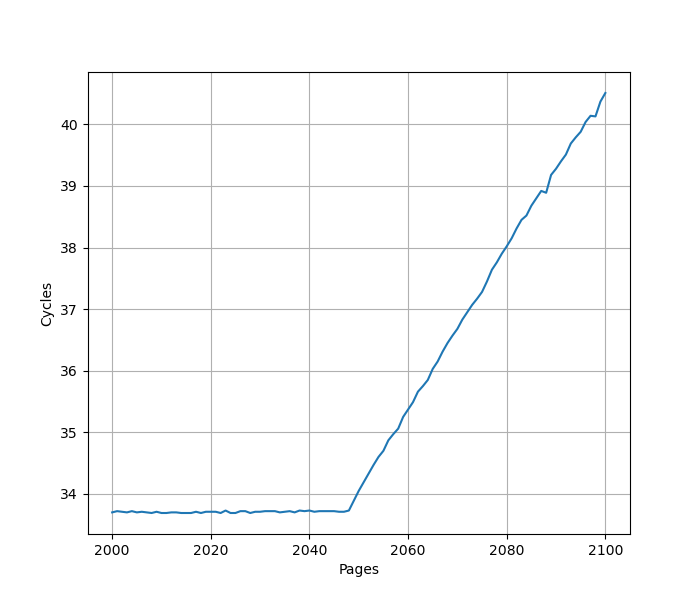

继续扩大 DTLB 测试规模，在 2048 处出现了拐点，注意要关闭 THP，否则拐点会消失，因为实际上没有用到 2048 个页：
Prefetcher¶
官方信息：16-entry Stream Prefetcher，可以跨 4KB/64KB 页边界，用虚拟地址预取，可以预取到 L1/L2/L3
参考 Battling the Prefetcher: Exploring Coffee Lake (Part 1) 的方式，研究预取器的行为：分配一片内存，把数据从缓存中 flush 掉，再按照特定的访存模式访问，触发预取器，最后测量访问每个缓存行的时间，从而得到预取器预取了哪些缓存行的信息。
首先是连续访问若干个 128B cacheline，观察哪些被预取了进来：
可以看到后面有 12 个 cacheline 都被预取了，但是预取到了不同的 cache 层次，猜测距离越近的 4 个 cacheline 预取到 L1，更远的 2 个到 L2，其余的 6 个到 L3。

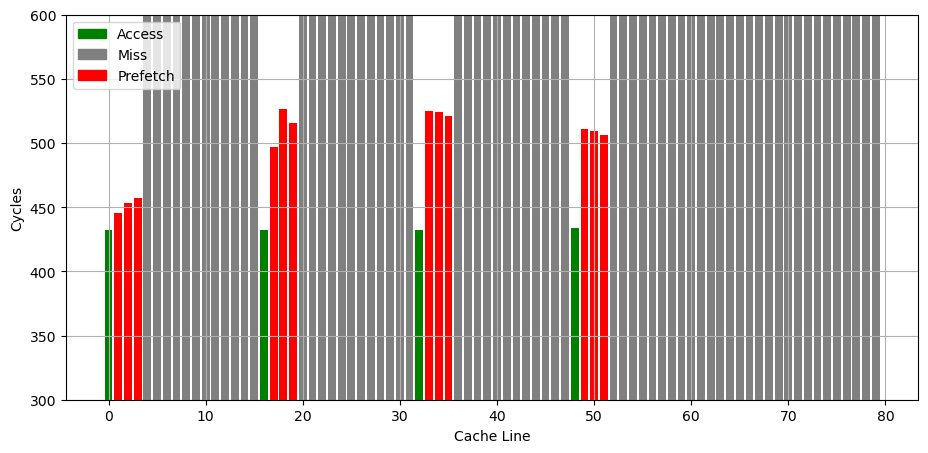

如果是访问了几个分立的缓存行，行为变成了 Next 3 Line：
