IBM POWER9 微架构评测¶

背景¶

继 IBM POWER8 之后，也来评测一下后续的 IBM POWER9 微架构。IBM POWER9 有 SMT4 和 SMT8 两种版本，我只有 SMT4 版本的测试环境，下列所有评测都是针对 SMT4 版本进行测试。

官方信息¶

IBM 关于 POWER9 微架构有如下公开信息：

下面分各个模块分别记录官方提供的信息，以及实测的结果。官方信息与实测结果一致的数据会加粗。

Benchmark¶

IBM POWER9 的性能测试结果见 SPEC。

前端¶

L1 ICache¶

官方信息：32KB(SMT4)/64KB(split into 2 regions, SMT8)

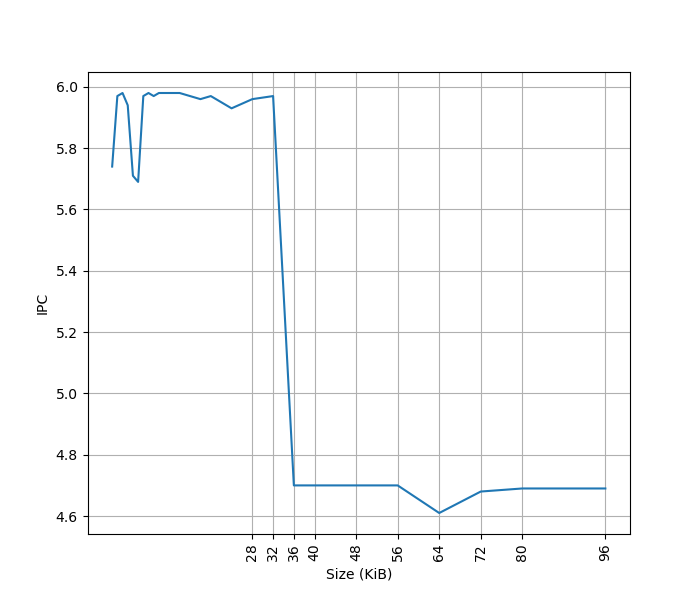

为了测试 L1 ICache 容量，构造一个具有巨大指令 footprint 的循环，由大量的 nop 和最后的分支指令组成。观察在不同 footprint 大小下的 IPC：

测试环境是 SMT4 Core，所以只有 32KB 的容量。超出 L1 ICache 容量后，IPC 从 6 降低到了 4.7。

测试过程详见测试代码。

取指带宽¶

官方信息：32 bytes/cycle

为了测试实际的 Fetch 宽度，参考如何测量真正的取指带宽（I-fetch width） - JamesAslan 构造了测试。

其原理是当 Fetch 要跨页的时候，由于两个相邻页可能映射到不同的物理地址，如果要支持单周期跨页取指，需要查询两次 ITLB，或者 ITLB 需要把相邻两个页的映射存在一起。这个场景一般比较少，处理器很少会针对这种特殊情况做优化，但也不是没有。经过测试，把循环放在两个页的边界上，发现 IBM POWER9 微架构遇到跨页的取指时确实会拆成两个周期来进行。

在此基础上，构造一个循环，循环的第一条指令放在第一个页的最后四个字节，其余指令放第二个页上，那么每次循环的取指时间，就是一个周期（读取第一个页内的指令）加上第二个页内指令需要 Fetch 的周期数，多的这一个周期就足以把 Fetch 宽度从后端限制中区分开，实验结果如下：

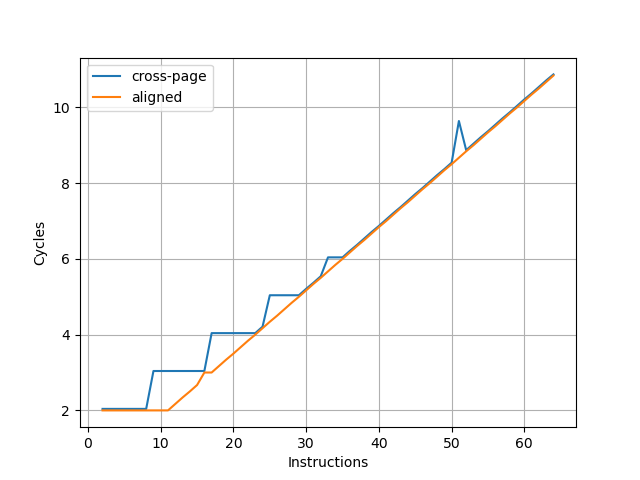

图中蓝线（cross-page）表示的就是上面所述的第一条指令放一个页，其余指令放第二个页的情况，横坐标是第二个页内的指令数，那么一次循环的指令数等于横坐标 +1。纵坐标是运行很多次循环的总 cycle 数除以循环次数，也就是平均每次循环耗费的周期数。可以看到每 8 条指令会多一个周期，因此 IBM POWER9 的前端取指宽度确实是 8 条指令即 32 字节。

为了确认这个瓶颈是由取指造成的，又构造了一组实验，把循环的所有指令都放到一个页中，这个时候 Fetch 不再成为瓶颈（图中 aligned），两个曲线的对比可以明确地得出上述结论。

随着指令数进一步增加，最终瓶颈在每周期执行的 NOP 指令数，因此两条线重合。

测试过程详见测试代码。
