Apple M2 (Avalanche & Blizzard) 微架构评测

背景

之前分析过 M1 和 M4，趁着机会，也评测一下 M2 的微架构，给出一个从 M1 到 M2 再到 M4 的发展脉络。

官方信息

苹果发布了 Apple Silicon CPU Optimization Guide，包括了一些 M2 的微架构信息。

现有评测

网上已经有针对 Apple M2 微架构的评测和分析，建议阅读：

• 我们找到了 Windows 电脑续航差的原因！苹果 M2 深度分析
• 不为人知的角落，Apple M2 的小小努力（其一）
• Apple M2 Blizzard 微架构评测 (上)：阳春白雪
• Apple M2 Blizzard 微架构评测 (中)：阳春白雪

下面分各个模块分别记录官方提供的信息，以及实测的结果。读者可以对照已有的第三方评测理解。官方信息与实测结果一致的数据会加粗。

Benchmark

Apple M2 Avalanche/Blizzard 的性能测试结果见 SPEC。

前端

取指带宽

Avalanche

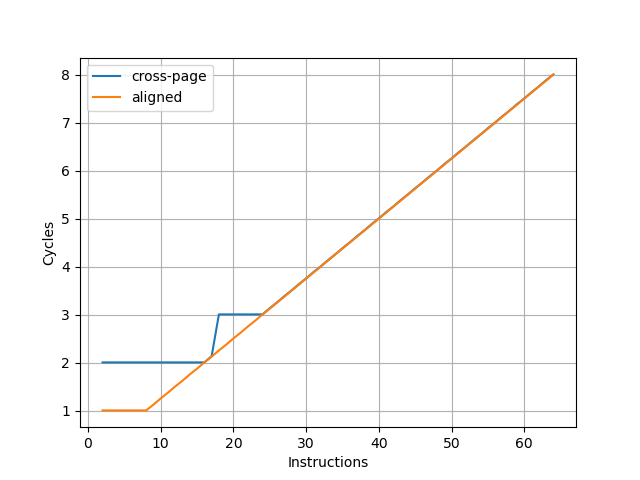

为了测试实际的 Fetch 宽度，参考 如何测量真正的取指带宽（I-fetch width） - JamesAslan 构造了测试，实验结果如下：

可以看到每 16 条指令会多一个周期，因此 Avalanche 的前端取指宽度确实是 16 条指令，与 Apple M1 Firestorm 和 Apple M4 P-Core 都相同。

Blizzard

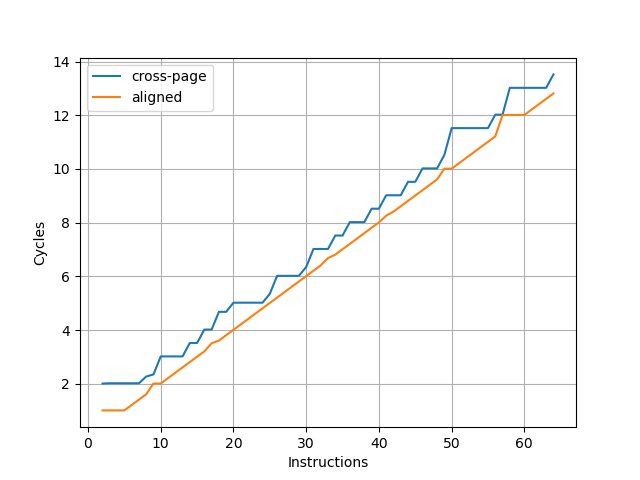

用相同的方式测试 Blizzard，结果如下：

可以看到每 8 条指令会多一个周期，意味着 Blizzard 的前端取指宽度为 8 条指令，和 Apple M1 Icestorm 相同，不过表现在图像上不太一样。

测试过程详见测试代码。

L1 ICache

官方信息：根据 Apple Silicon CPU Optimization Guide，从 M1 Family 到 M4 Family，A14 Bionic 到 A18 Family，P-Core 的 L1 ICache 的配置都是 192KiB, 6-way, 64B lines；对应处理器的 E-Core 的 L1 ICache 都是 128KiB, 64B lines，其中 M1 Family 和 A14 Bionic 是 8-way，其余处理器（M2 Family 和 A15 Bionic 开始）是 4-way。

容量和 Apple M1 相同。

Avalanche

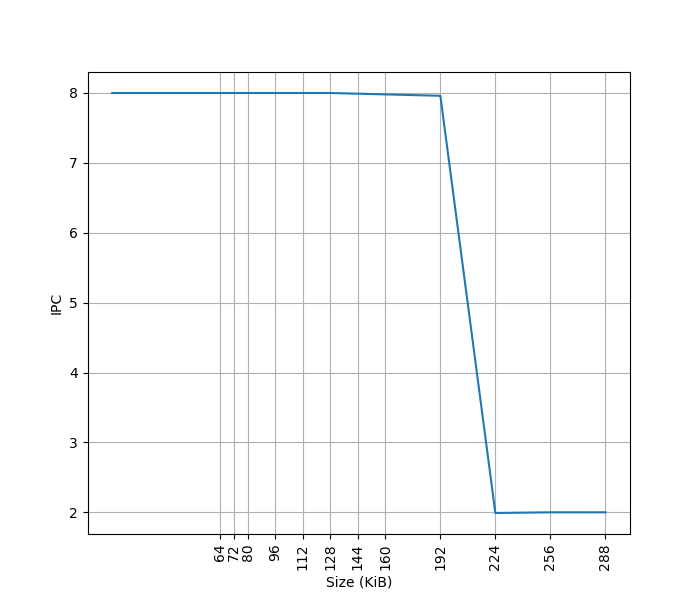

为了测试 L1 ICache 容量，构造一个具有巨大指令 footprint 的循环，由大量的 nop 和最后的分支指令组成。观察在不同 footprint 大小下 Avalanche 的 IPC：

可以看到 footprint 在 192 KB 之前时可以达到 8 IPC，之后则快速降到 2 IPC，这里的 192 KB 就对应了 Avalanche 的 L1 ICache 的容量，和官方信息一致。虽然 Fetch 可以每周期 16 条指令，也就是一条 64B 的缓存行，由于后端的限制，只能观察到 8 的 IPC。IPC 与 Apple M1 Firestorm 相同，不及 Apple M4 P-Core 的 10 IPC。

Blizzard

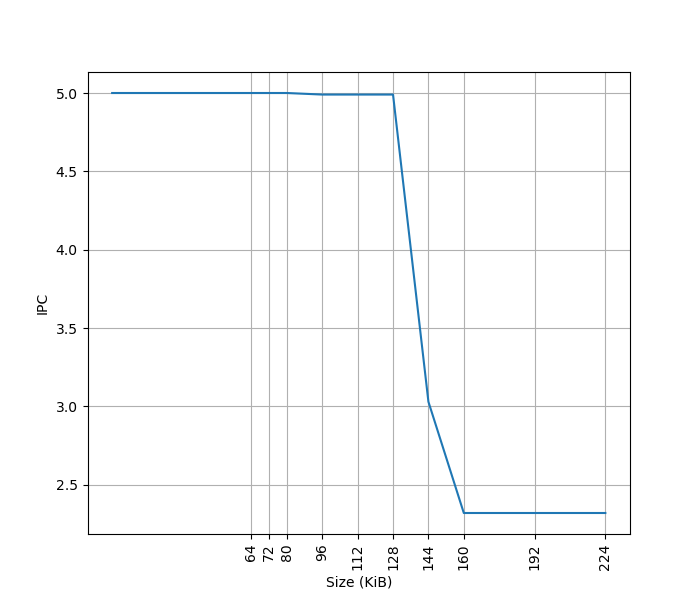

用相同的方式测试 Blizzard，结果如下：

可以看到 footprint 在 128 KB 之前时可以达到 5 IPC，之后则快速降到 2.32 IPC，这里的 128 KB 就对应了 Blizzard 的 L1 ICache 的容量，和官方信息一致。虽然 Fetch 可以每周期 8 条指令，由于后端的限制，只能观察到 5 的 IPC。相比 Apple M1 Icestorm，IPC 从 4 增加到了 5，与 Apple M4 E-Core 相同。

测试过程详见测试代码。

BTB

Avalanche

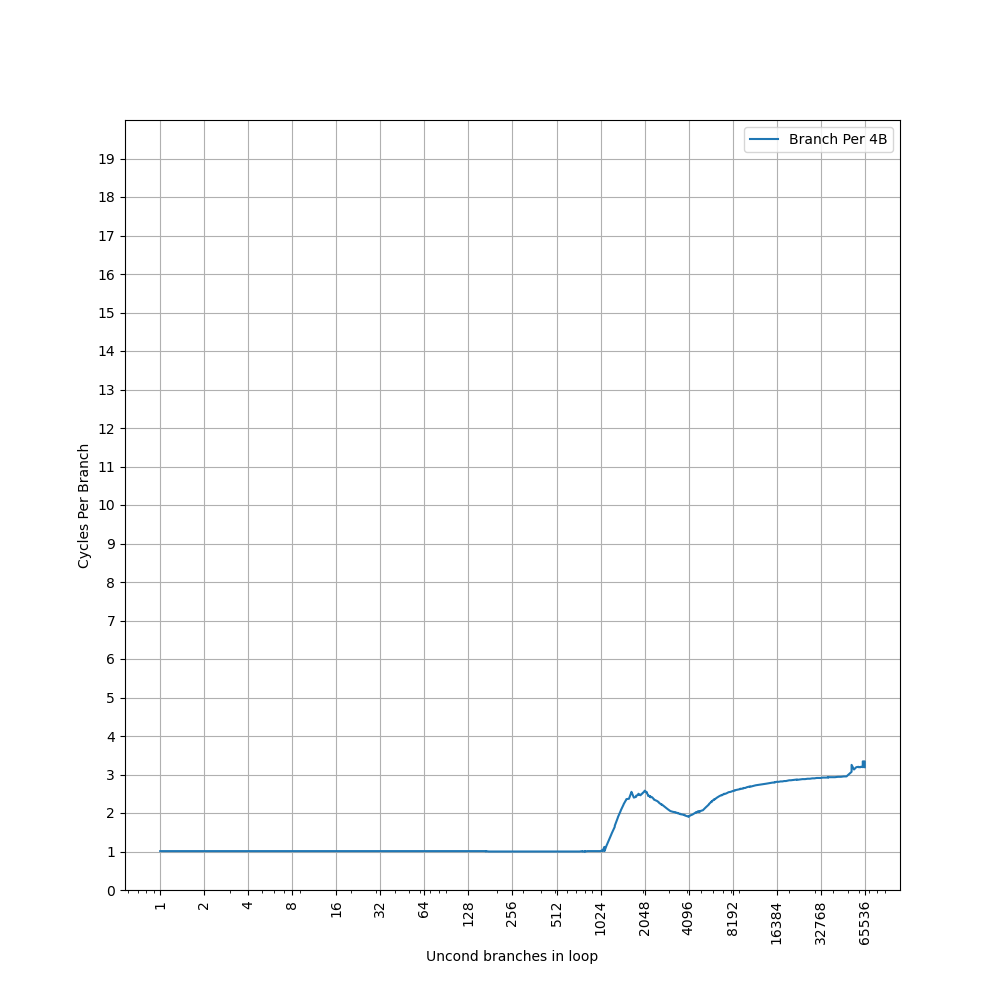

构造大量的无条件分支指令（B 指令），BTB 需要记录这些指令的目的地址，那么如果分支数量超过了 BTB 的容量，性能会出现明显下降。当把大量 B 指令紧密放置，也就是每 4 字节一条 B 指令时：

可见在 1024 个分支之内可以达到 1 的 CPI，超过 1024 个分支，CPI 先升后降，在 4096 个分支时 CPI 等于 2，此后 CPI 逐渐上升，到 49152 个分支 CPI 等于 3。49152 的拐点，对应的是指令 footprint 超出 L1 ICache 的情况：L1 ICache 是 192KB，按照每 4 字节一个 B 指令计算，最多可以存放 49152 条 B 指令。

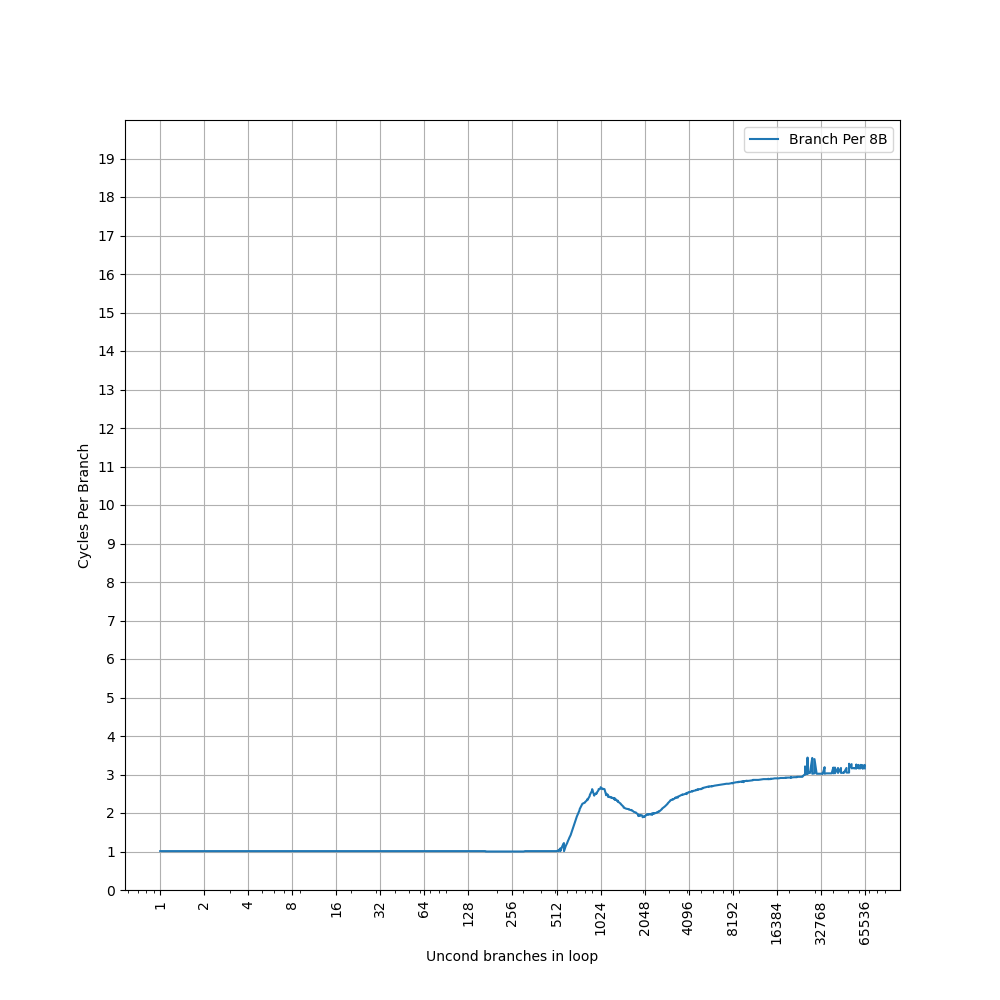

降低分支指令的密度，在 B 指令之间插入 NOP 指令，使得每 8 个字节有一条 B 指令，得到如下结果：

可以看到 CPI=1 的拐点前移到 512 个分支，同时 CPI=3 的拐点也前移到了 24576。拐点的前移，意味着 BTB 采用了组相连的结构，当 B 指令的 PC 的部分低位总是为 0 时，组相连的 Index 可能无法取到所有的 Set，导致表现出来的 BTB 容量只有部分 Set，例如此处容量减半，说明只有一半的 Set 被用到了。

相比 Apple M1 Firestorm，Avalanche 在 L1 和 L1 ICache 之间多加了一级 BTB，从而能够在更大的范围内，实现小于 3 的 CPI。相比 Apple M4 P-Core，Avalanche 在容量和延迟上都有差距。

Blizzard

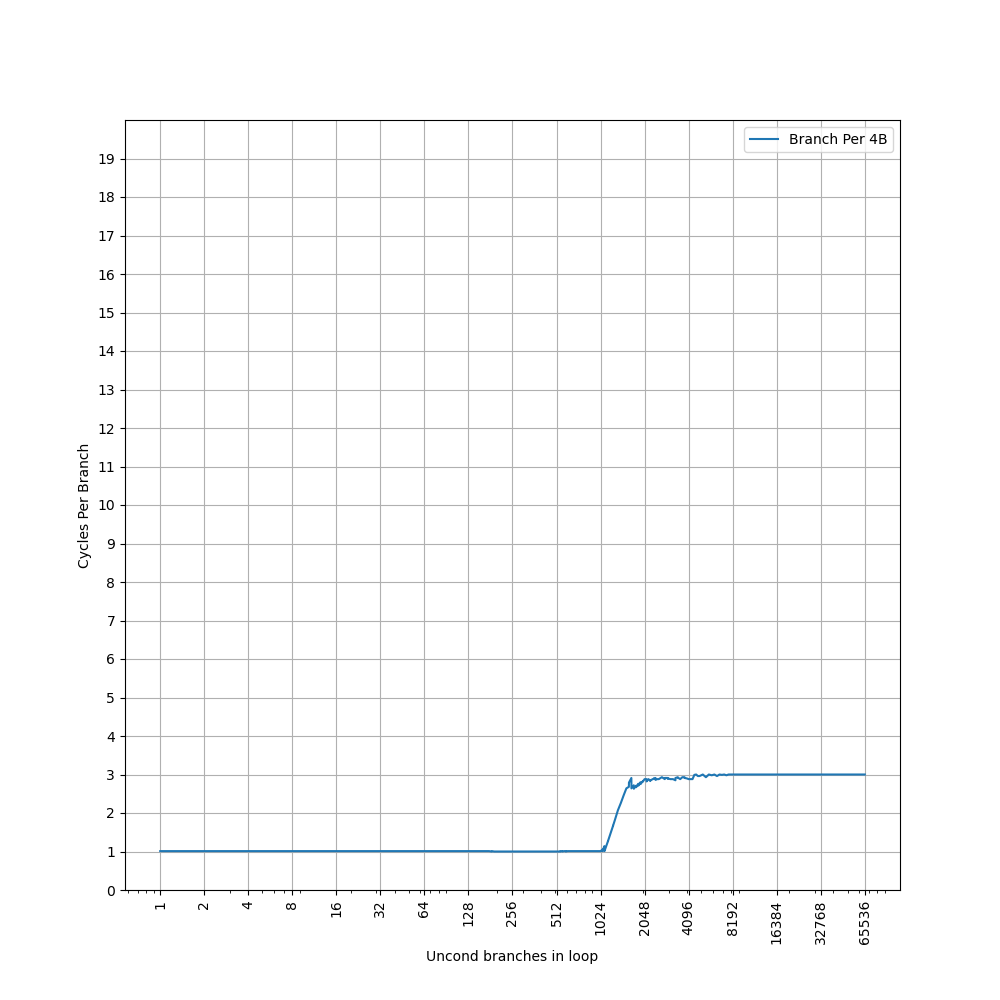

用相同的方式测试 Blizzard，首先用 4B 的间距：

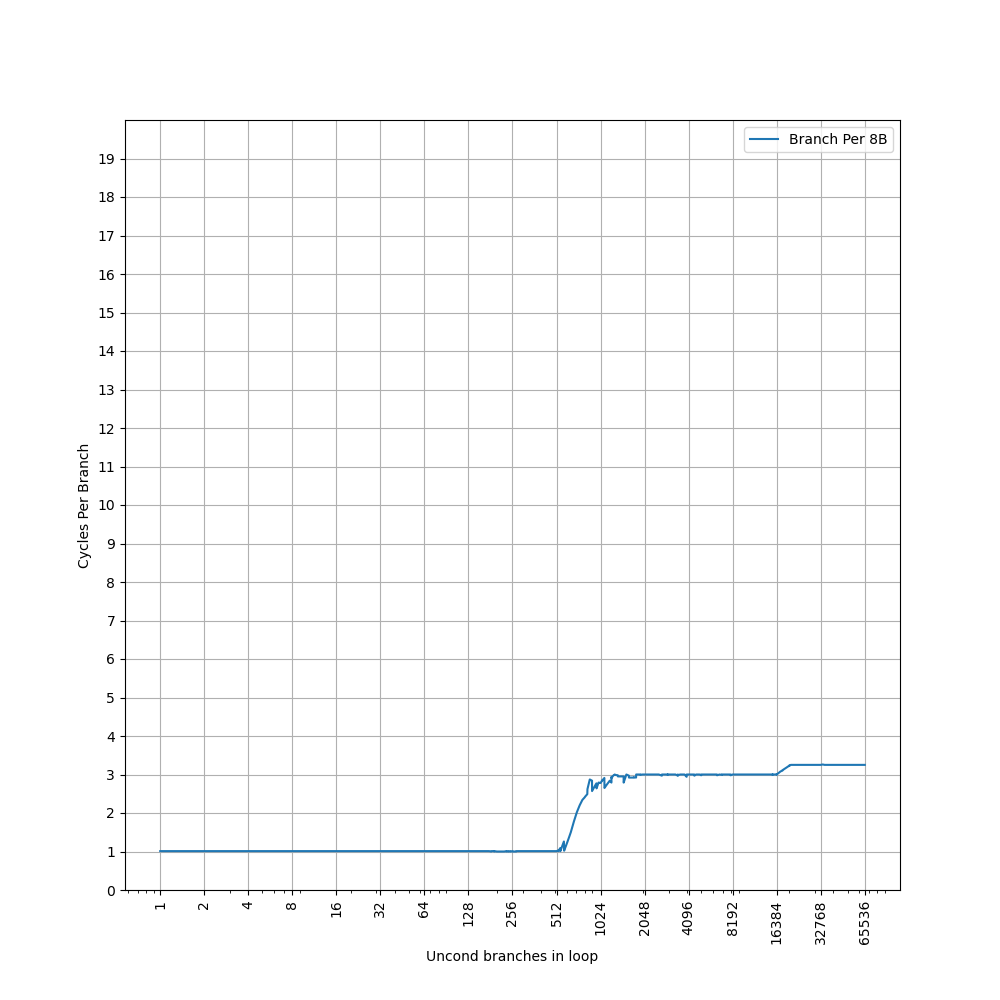

可以看到 1024 的拐点，1024 之前是 1 IPC，之后增加到 3 IPC。比较奇怪的是，没有看到第二个拐点，第二个拐点在 8B 的间距下显现：

第一个拐点前移到 512，第二个拐点出现在 16384，而 Blizzard 的 L1 ICache 容量是 128KB，8B 间距下正好可以保存 16384 个分支。

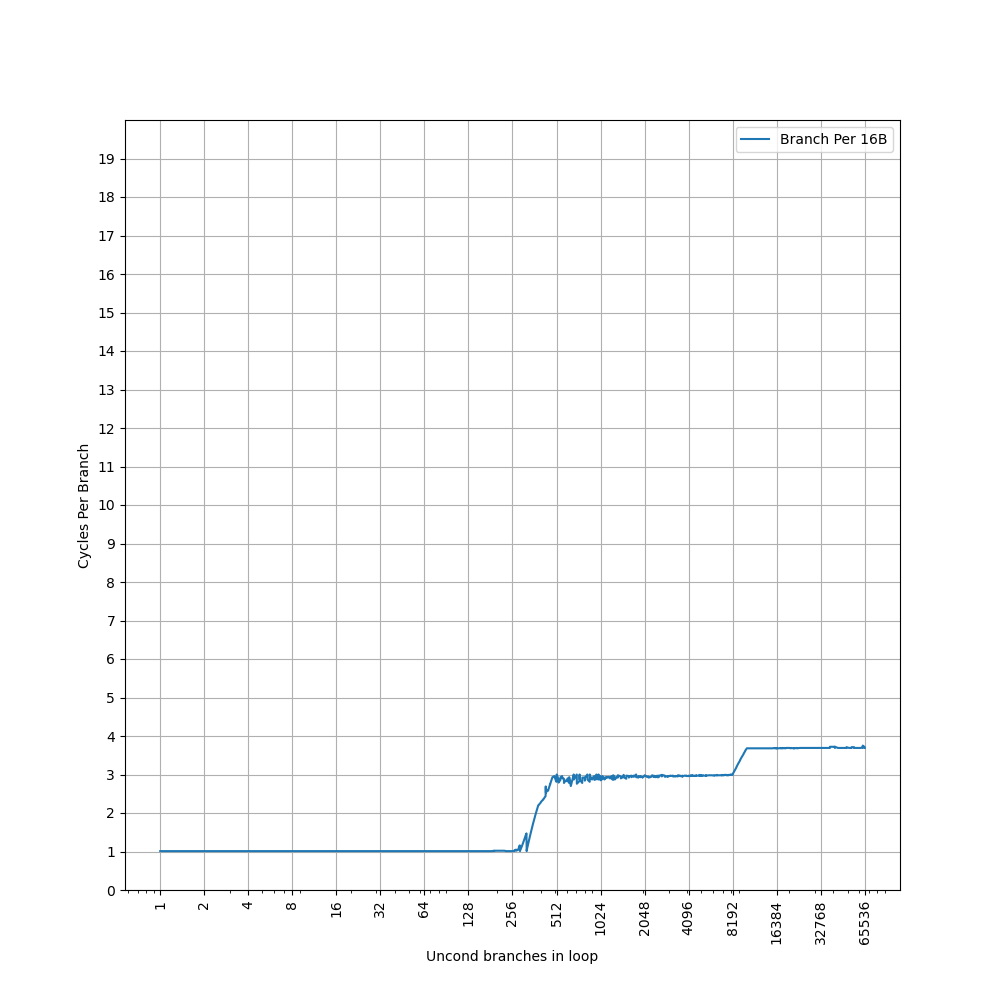

用 16B 间距测试：

第一个拐点前移到 256，第二个拐点出现在 8192，对应 L1 ICache 容量。

从 BTB 容量来看，Blizzard 与 Apple M1 Icestorm 以及 Apple M4 E-Core 相同。

测试过程详见测试代码。

L1 ITLB

官方信息：根据 Apple Silicon CPU Optimization Guide，从 M1 Family 到 M4 Family，A14 Bionic 到 A18 Family，其 P-Core 的 L1 ITLB 配置都是一样的：192 entries，考虑到每个页是 16 KiB，对应 3 MiB 的内存；E-Core 的话，M1 Family 和 A14 Bionic 的 L1 ITLB 是 128 entries，之后的处理器（M2 Family 和 A15 Bionic 开始）则 E-Core 也是 192 entries。

因此，M2 Avalanche L1 ITLB 是 192 entries，Blizzard L1 ITLB 是 192 entries。

Avalanche

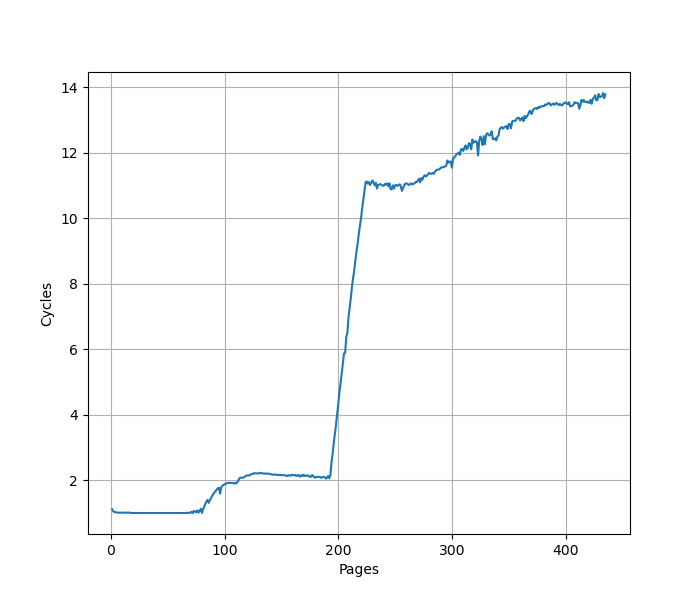

构造一系列的 B 指令，使得 B 指令分布在不同的 page 上，使得 ITLB 成为瓶颈，在 Avalanche 上进行测试：

在 192 个页时从 2 Cycle 快速增加到 11 Cycle，对应了 192 项的 L1 ITLB 容量，和官方信息一致。

Blizzard

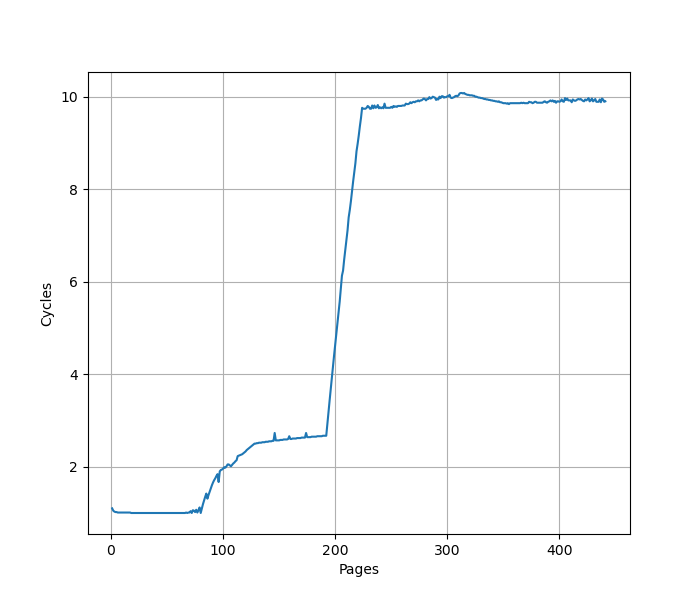

在 Blizzard 上重复实验：

在 192 个页时，性能从 1 Cycle 下降到 10 Cycle，意味 L1 ITLB 容量是 192 项，和官方信息一致。

测试过程详见测试代码。

Decode

官方信息：根据 Apple Silicon CPU Optimization Guide，M1 Family 的 Sustained uops Per Cycle 最大值，P-Core 是 8，E-Core 是 4；M2 Family 的 P-Core 不变还是 8，E-Core 提升到了 5；M3 Family 的 P-Core 提升到了 9，E-Core 和 M2 持平；M4 Family 的 P-Core 进一步提升到了 10，E-Core 继续和 M2 持平。

从前面的测试来看，Avalanche 最大观察到 8 IPC，Blizzard 最大观察到 5 IPC，那么 Decode 宽度也至少是这么多，暂时也不能排除有更大的 Decode 宽度，和官方信息一致。

Return Stack

Avalanche

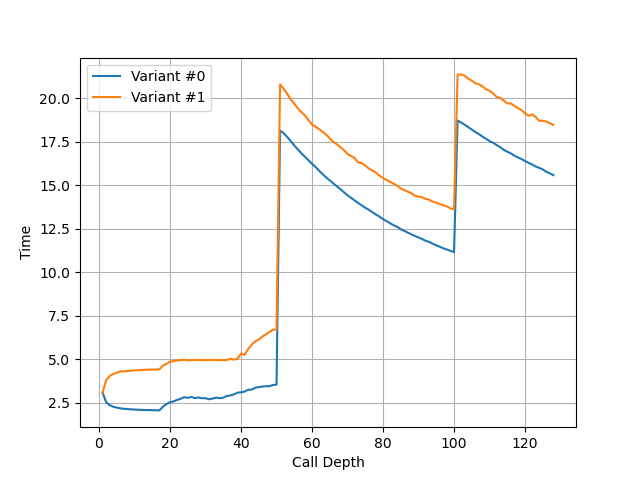

构造不同深度的调用链，测试每次调用花费的平均时间，在 Avalanche 上得到下面的图：

可以看到调用链深度为 50 时性能突然变差，因此 Avalanche 的 Return Stack 深度为 50。和 Apple M1 Firestorm 相同，比 Apple M4 P-Core 的 60 要小。

Blizzard

在 Blizzard 上测试：

可以看到调用链深度为 32 时性能突然变差，因此 Blizzard 的 Return Stack 深度为 32。与 Apple M1 Icestorm 相同，比 Apple M4 E-Core 的 40 要小。

测试过程详见测试代码。

Conditional Branch Predictor

参考 Dissecting Conditional Branch Predictors of Apple Firestorm and Qualcomm Oryon for Software Optimization and Architectural Analysis 论文的方法，可以测出 Avalanche 的分支预测器与 Apple M1 Firestorm 相同，采用的历史更新方式为：

1. 使用 100 位的 Path History Register for Target(PHRT) 以及 28 位的 Path History Register for Branch(PHRB)，每次执行 taken branch 时更新
2. 更新方式为：PHRTnew = (PHRTold << 1) xor T[31:2], PHRBnew = (PHRBold << 1) xor B[5:2]，其中 B 代表分支指令的地址，T 代表分支跳转的目的地址

Blizzard 的分支预测器与 Apple M1 Icestorm 相同，采用的历史更新方式为：

1. 使用 60 位的 Path History Register for Target(PHRT) 以及 16 位的 Path History Register for Branch(PHRB)，每次执行 taken branch 时更新
2. 更新方式为：PHRTnew = (PHRTold << 1) xor T[47:2], PHRBnew = (PHRBold << 1) xor B[5:2]，其中 B 代表分支指令的地址，T 代表分支跳转的目的地址

各厂商处理器的 PHR 更新规则见 jiegec/cpu。

后端

物理寄存器堆

Avalanche

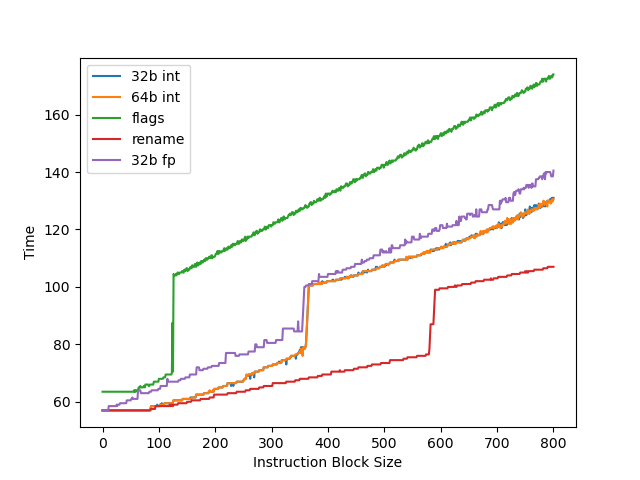

为了测试物理寄存器堆的大小，一般会用两个依赖链很长的操作放在开头和结尾，中间填入若干个无关的指令，并且用这些指令来耗费物理寄存器堆。Firestorm 测试结果见下图：

• 32b/64b int：测试 speculative 32/64 位整数寄存器的数量，拐点在 362
• 32b fp：测试 speculative 32 位浮点寄存器的数量，拐点在 356
• flags：测试 speculative NZCV 寄存器的数量，拐点在 123

Avalanche 寄存器堆容量和 Firestorm 类似，没有 M4 的双倍 32b int 寄存器优化。

Blizzard

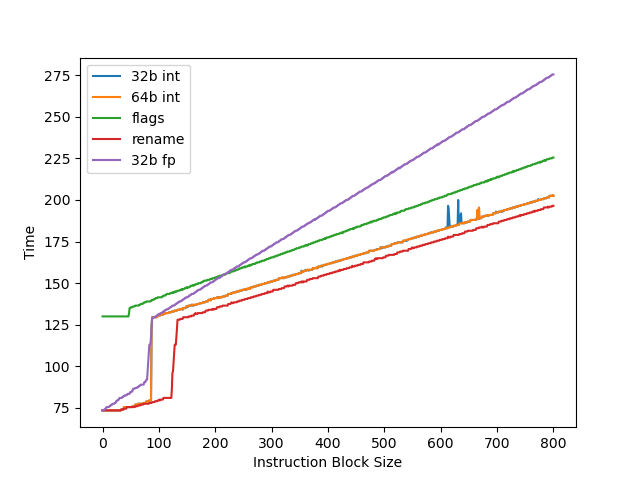

Blizzard 测试结果如下：

• 32b/64b int：测试 speculative 32/64 位整数寄存器的数量，拐点在 86
• 32b fp：测试 speculative 32 位浮点寄存器的数量，拐点在 80
• flags：测试 speculative NZCV 寄存器的数量，拐点在 46

相比 M1 Icestorm 有少量的扩容。

注意这里测试的都是能够用于预测执行的寄存器数量，实际的物理寄存器堆还需要保存架构寄存器。但具体保存多少个架构寄存器不确定，但至少 32 个整数通用寄存器和浮点寄存器是一定有的，但可能还有一些额外的需要重命名的状态也要算进来。

测试过程详见测试代码。

Load Store Unit + L1 DCache

L1 DCache 容量

官方信息：根据 Apple Silicon CPU Optimization Guide，从 M1 Family 到 M4 Family，从 A14 Bionic 到 A18 Family，P-Core 的 L1 DCache 都是 128KiB, 8-way, 64B lines 的配置，E-Core 的 L1 DCache 都是 64KiB, 8-way, 64B lines 的配置。

Avalanche

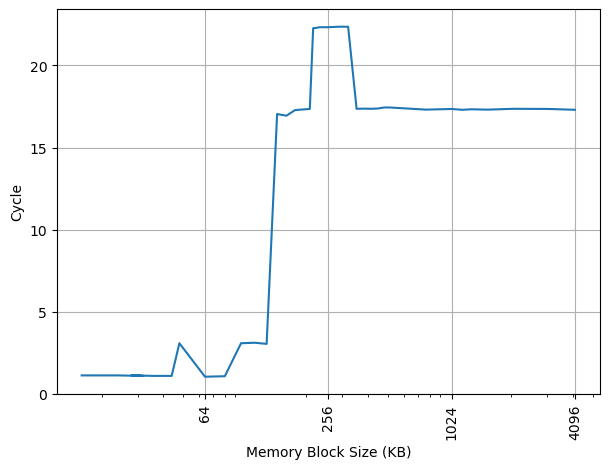

构造不同大小 footprint 的 pointer chasing 链，测试不同 footprint 下每条 load 指令耗费的时间，Avalanche 上的结果：

可以看到 128KB 出现了拐点，对应的就是 128KB 的 L1 DCache 容量，和官方信息一致。当 footprint 比较小的时候，由于 Load Address Predictor 的介入，打破了依赖链，所以出现了 latency 小于正常 load to use 的 3 cycle latency 的情况。

Blizzard

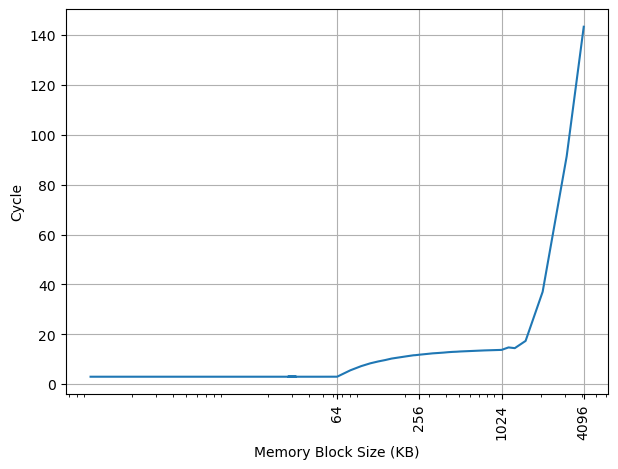

Blizzard 上的结果：

可以看到 64KB 出现了明显的拐点，对应的就是 64KB 的 L1 DCache 容量，和官方信息一致。L1 DCache 范围内延迟是 3 cycle。由此可见 Blizzard 没有 Load Address Predictor，不能打断依赖链。

测试过程详见测试代码。

L1 DTLB 容量

官方信息：根据 Apple Silicon CPU Optimization Guide，对于 P-Core 来说，除了 M2 Family、A14 Bionic 和 A15 Bionic 的 L1 DTLB 是 256 entries 以外，其余的 M1 Family、M3 Family 到 M4 Family，A16 Bionic 到 A18 Family 的 L1 DTLB 都是 160 entries。对于 E-Core 来说，除了 M1 Family 和 A14 Bionic 是 129 entries，其余的从 M2 Family 到 M4 Family，A15 Bionic 到 A18 Family 都是 192 entries。

因此，Avalanche L1 DTLB 容量是 256，Blizzard L1 DTLB 容量是 192。

Avalanche

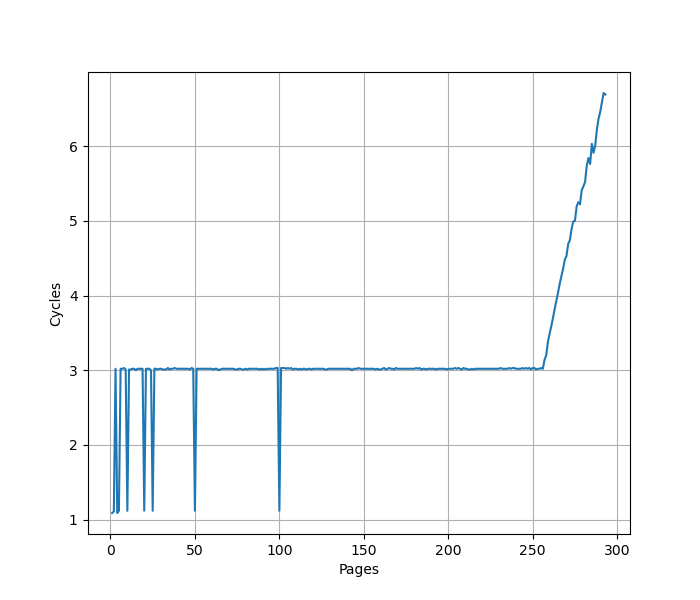

用类似的方法测试 L1 DTLB 容量，只不过这次 pointer chasing 链的指针分布在不同的 page 上，使得 DTLB 成为瓶颈，在 Avalanche 上：

从 256 个页开始性能下降，认为 Avalanche 的 L1 DTLB 有 256 项，和官方信息一致。性能出现波动，有时候能实现 1 cycle 的 CPI，主要来自于 Load Address Predictor。

Blizzard

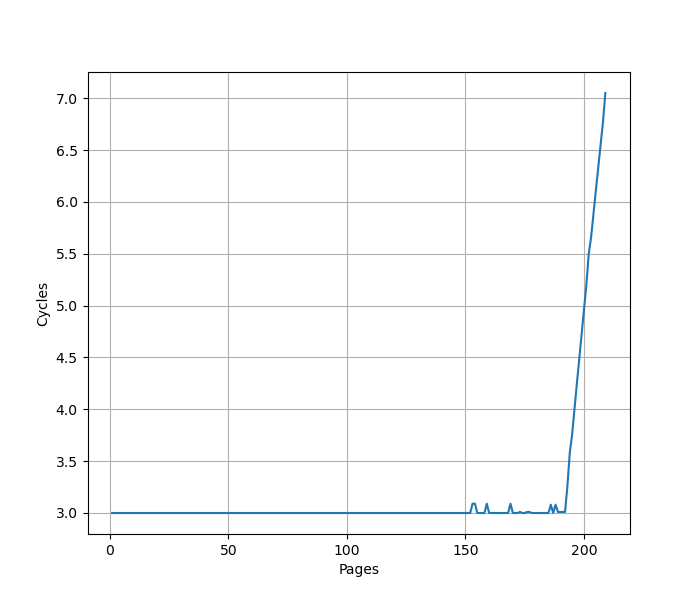

Blizzard:

从 192 个页开始性能下降，认为 Blizzard 的 L1 DTLB 有 192 项，和官方信息一致。

测试过程详见测试代码。

Load/Store 带宽

Avalanche

针对 Load Store 带宽，实测 Avalanche 每个周期可以完成：

• 3x 128b Load + 1x 128b Store
• 2x 128b Load + 2x 128b Store
• 1x 128b Load + 2x 128b Store
• 2x 128b Store

如果把每条指令的访存位宽从 128b 改成 256b，读写带宽不变，指令吞吐减半。也就是说最大的读带宽是 48B/cyc，最大的写带宽是 32B/cyc，二者不能同时达到。和 M1/M4 的 P-Core 相同。

Blizzard

实测 Blizzard 每个周期可以完成：

• 2x 128b Load
• 1x 128b Load + 1x 128b Store
• 1x 128b Store

如果把每条指令的访存位宽从 128b 改成 256b，读写带宽不变，指令吞吐减半。也就是说最大的读带宽是 32B/cyc，最大的写带宽是 16B/cyc，二者不能同时达到。和 M1/M4 的 E-Core 相同。

Memory Dependency Predictor

为了预测执行 Load，需要保证 Load 和之前的 Store 访问的内存没有 Overlap，那么就需要有一个预测器来预测 Load 和 Store 之前在内存上的依赖。参考 Store-to-Load Forwarding and Memory Disambiguation in x86 Processors 的方法，构造两个指令模式，分别在地址和数据上有依赖：

• 数据依赖，地址无依赖：str x3, [x1] 和 ldr x3, [x2]
• 地址依赖，数据无依赖：str x2, [x1] 和 ldr x1, [x2]

初始化时，x1 和 x2 指向同一个地址，重复如上的指令模式，观察到多少条 ldr 指令时会出现性能下降。

Avalanche

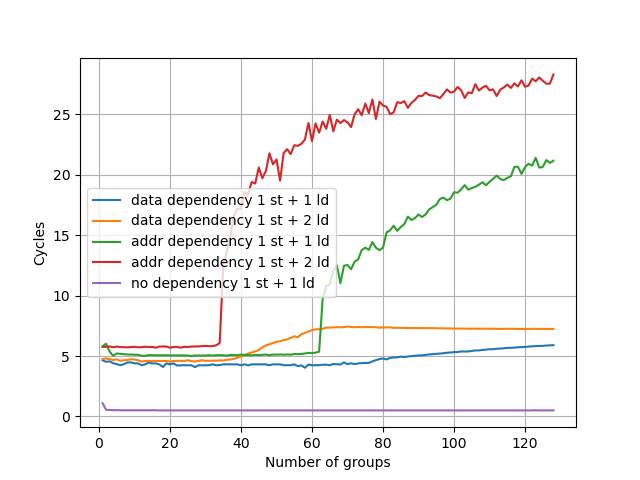

在 Avalanche 上测试：

数据依赖没有明显的阈值，但从 77 开始出现了一个小的增长，且斜率不为零；地址依赖的阈值是 62。相比 M1 P-Core Firestorm 有所减小。

Blizzard

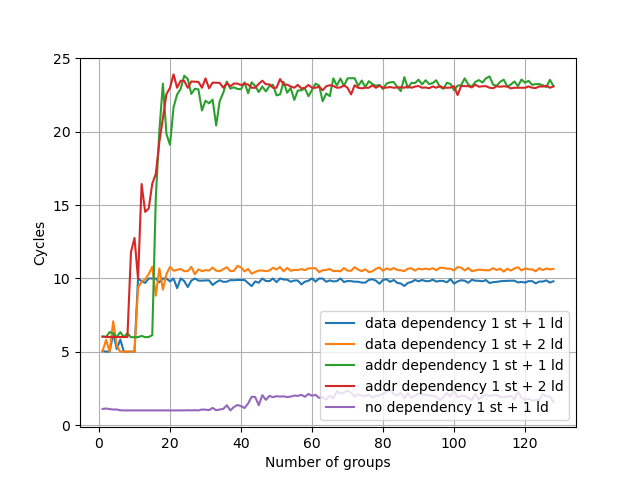

Blizzard:

数据依赖的阈值是 10，地址依赖的阈值是 16。和 Icestorm 差不多。

Store to Load Forwarding

Avalanche

经过实际测试，Avalanche 上如下的情况可以成功转发，对地址 x 的 Store 转发到对地址 y 的 Load 成功时 y-x 的取值范围：

Store\Load	8b Load	16b Load	32b Load	64b Load
8b Store	{0}	[-1,0]	[-3,0]	[-7,0]
16b Store	[0,1]	[-1,1]	[-3,1]	[-7,1]
32b Store	[0,3]	[-1,3]	[-3,3]	[-7,3]
64b Store	[0,7]	[-1,7]	[-3,7]	[-7,7]

从上表可以看到，所有 Store 和 Load Overlap 的情况，无论地址偏移，都能成功转发。甚至在 Load 或 Store 跨越 64B 缓存行边界时，也可以成功转发，代价是多一个周期。

一个 Load 需要转发两个、四个甚至八个 Store 的数据时，如果数据跨越缓存行，则不能转发，但其他情况下，无论地址偏移，都可以转发，只是比从单个 Store 转发需要多耗费 1-4 个周期。

成功转发时 7.3 cycle，跨缓存行且转发失败时 26+ cycle。和 Firestorm 具有相同的性能。

小结：Apple Avalanche 的 Store to Load Forwarding：

• 1 ld + 1 st: 支持
• 1 ld + 2 st: 支持，要求不跨越 64B 边界
• 1 ld + 4 st: 支持，要求不跨越 64B 边界
• 1 ld + 8 st: 支持，要求不跨越 64B 边界

Blizzard

在 Blizzard 上，如果 Load 和 Store 访问范围出现重叠，则需要 10 Cycle，无论是和几个 Store 重叠，也无论是否跨缓存行。和 Icestorm 行为相同。

Load to use latency

官方信息：根据 Apple Silicon CPU Optimization Guide，Apple 实现了 fast pointer chasing with a 3-cycle latency，要求后一个 load 的 base register 和前一个 load 的 destination register 相同。

Avalanche

实测 Avalanche 的 Load to use latency 针对 pointer chasing 场景做了优化，在下列的场景下可以达到 3 cycle:

• ldr x0, [x0]: load 结果转发到基地址，无偏移
• ldr x0, [x0, 8]：load 结果转发到基地址，有立即数偏移
• ldr x0, [x0, x1]：load 结果转发到基地址，有寄存器偏移
• ldp x0, x1, [x0]：load pair 的第一个目的寄存器转发到基地址，无偏移

如果访存跨越了 8B 边界，则退化到 4 cycle。

在下列场景下 Load to use latency 则是 4 cycle：

• load 的目的寄存器作为 alu 的源寄存器（下称 load to alu latency）
• ldr x0, [sp, x0, lsl #3]：load 结果转发到 index
• ldp x1, x0, [x0]：load pair 的第二个目的寄存器转发到基地址，无偏移

注意由于 Load Address Predictor 的存在，测试的时候需要排除预测器带来的影响。延迟方面，和 M1/M4 P-Core 相同。

Blizzard

实测 Blizzard 的 Load to use latency 针对 pointer chasing 场景做了优化，在下列的场景下可以达到 3 cycle:

• ldr x0, [x0]: load 结果转发到基地址，无偏移
• ldr x0, [x0, 8]：load 结果转发到基地址，有立即数偏移
• ldr x0, [x0, x1]：load 结果转发到基地址，有寄存器偏移
• ldp x0, x1, [x0]：load pair 的第一个目的寄存器转发到基地址，无偏移

如果访存跨越了 8B/16B/32B 边界，依然是 3 cycle；跨越了 64B 边界则退化到 7 cycle。

在下列场景下 Load to use latency 则是 4 cycle：

• load 的目的寄存器作为 alu 的源寄存器（下称 load to alu latency）
• ldr x0, [sp, x0, lsl #3]：load 结果转发到 index
• ldp x1, x0, [x0]：load pair 的第二个目的寄存器转发到基地址，无偏移

延迟方面，和 M1/M4 E-Core 相同。

Virtual Address UTag/Way-Predictor

Linear Address UTag/Way-Predictor 是 AMD 的叫法，但使用相同的测试方法，也可以在 Apple M2 上观察到类似的现象，猜想它也用了类似的基于虚拟地址的 UTag/Way Predictor 方案，并测出来它的 UTag 也有 8 bit，Avalanche 和 Blizzard 都是相同的：

• VA[14] xor VA[22] xor VA[30] xor VA[38] xor VA[46]
• VA[15] xor VA[23] xor VA[31] xor VA[39] xor VA[47]
• VA[16] xor VA[24] xor VA[32] xor VA[40]
• VA[17] xor VA[25] xor VA[33] xor VA[41]
• VA[18] xor VA[26] xor VA[34] xor VA[42]
• VA[19] xor VA[27] xor VA[35] xor VA[43]
• VA[20] xor VA[28] xor VA[36] xor VA[44]
• VA[21] xor VA[29] xor VA[37] xor VA[45]

一共有 8 bit，由 VA[47:14] 折叠而来。和 Apple M1/M4 相同。

执行单元

想要测试有多少个执行单元，每个执行单元可以运行哪些指令，首先要测试各类指令在无依赖情况下的 IPC，通过 IPC 来推断有多少个能够执行这类指令的执行单元；但由于一个执行单元可能可以执行多类指令，于是进一步需要观察在混合不同类的指令时的 IPC，从而推断出完整的结果。

官方信息：根据 Apple Silicon CPU Optimization Guide，M2 Family 的 P-Core Avalanche 包括如下计算单元：

1. ALU/f, BRc/i
2. ALU/f, BRc
3. ALU/f
4. ALU, MUL, MAC, MISC
5. ALU, MUL, DIV
6. ALU
7. GENERAL, MOVE2GPR, FCMPf, FCSELf, FDIV, MUL, SHA
8. GENERAL, MOVE2GPR, FCSELf, MUL
9. GENERAL, MUL
10. GENERAL, MUL

P-Core Avalanche 访存：

• Burst: 3 load uops, 2 store uops (address part), and 2 store uops (data part)
  • 即 3 load, 2 sta, 2 std
• Sustained: 4 uops, 2 write into the cache

M2 Family 的 E-Core Blizzard 包括如下计算单元：

1. ALU/f, MUL, MAC, MISC
2. ALU/f, BRi, DIV
3. ALU/f, BRc
4. ALU/f
5. GENERAL, MOVE2GPR, FCMPf, FCSELf, FDIV, MUL, SHA
6. GENERAL, FCSELf, MUL

E-Core Blizzard 访存：

• Burst: 2 load uops, or 2 store uops (address part), or 1 of each, along with 2 store uops (data part)
  • 即 2 load，或者 2 sta，或者 1 load + 1 std，或者 1 sta + 1 std
• Sustained: 2 uops, 1 write into the cache

和 M1 一样。

Avalanche

在 Avalanche 上测试如下各类指令的延迟和每周期吞吐：

指令	延迟	吞吐
asimd int add	2	4
asimd aesd/aese	3	4
asimd aesimc/aesmc	2	4
asimd fabs	2	4
asimd fadd	3	4
asimd fdiv 64b	10	1
asimd fdiv 32b	8	1
asimd fmax	2	4
asimd fmin	2	4
asimd fmla	4	4
asimd fmul	4	4
asimd fneg	2	4
asimd frecpe	3	1
asimd frsqrte	3	1
asimd fsqrt 64b	13	0.5
asimd fsqrt 32b	10	0.5
fp cvtf2i (fcvtzs)	-	2
fp cvti2f (scvtf)	-	3
fp fabs	2	4
fp fadd	3	4
fp fdiv 64b	10	1
fp fdiv 32b	8	1
fp fjcvtzs	-	1
fp fmax	2	4
fp fmin	2	4
fp fmov f2i	-	2
fp fmov i2f	-	3
fp fmul	4	4
fp fneg	2	4
fp frecpe	3	1
fp frecpx	3	1
fp frsqrte	3	1
fp fsqrt 64b	13	0.5
fp fsqrt 32b	10	0.5
int add	1	4.4
int addi	1	6
int bfm	1	1
int crc	3	1
int csel	1	3
int madd (addend)	1	1
int madd (others)	3	1
int mrs nzcv	-	2
int mul	3	2
int nop	-	9.5
int sbfm	1	4.5
int sdiv	7/8	0.5
int smull	3	2
int ubfm	1	4.6
int udiv	7/8	0.5
not taken branch	-	2
taken branch	-	1
mem asimd load	-	3
mem asimd store	-	2
mem int load	-	3
mem int store	-	2

测试结果与 M1 Firestorm 基本一样，这里就不再进行深入分析。

Blizzard

接下来用类似的方法测试 Blizzard：

指令	延迟	吞吐
asimd int add	2	2
asimd aesd/aese	3	2
asimd aesimc/aesmc	2	2
asimd fabs	2	2
asimd fadd	3	2
asimd fdiv 64b	11	0.5
asimd fdiv 32b	9	0.5
asimd fmax	2	2
asimd fmin	2	2
asimd fmla	4	2
asimd fmul	4	2
asimd fneg	2	2
asimd frecpe	4	0.5
asimd frsqrte	4	0.5
asimd fsqrt 64b	15	0.5
asimd fsqrt 32b	12	0.5
fp cvtf2i (fcvtzs)	-	1
fp cvti2f (scvtf)	-	2
fp fabs	2	2
fp fadd	3	2
fp fdiv 64b	10	1
fp fdiv 32b	8	1
fp fjcvtzs	-	0.5
fp fmax	2	2
fp fmin	2	2
fp fmov f2i	-	1
fp fmov i2f	-	2
fp fmul	4	2
fp fneg	2	2
fp frecpe	3	1
fp frecpx	3	1
fp frsqrte	3	1
fp fsqrt 64b	13	0.5
fp fsqrt 32b	10	0.5
int add	1	4
int addi	1	4
int bfm	1	1
int crc	3	1
int csel	1	4
int madd (addend)	1	1
int madd (others)	3	1
int mrs nzcv	-	4
int mul	3	1
int nop	-	5
int sbfm	1	4
int sdiv	7	0.125=1/8
int smull	3	1
int ubfm	1	4
int udiv	7	0.125=1/8
not taken branch	-	2
taken branch	-	1
mem asimd load	-	2
mem asimd store	-	1
mem int load	-	2
mem int store	-	1

测试结果与 M1 Icestorm 基本一样，只是多了一个 ALU，所以部分整数指令的 IPC 加一，其他则基本一样，这里就不再进行深入分析。

Reorder Buffer

Avalanche

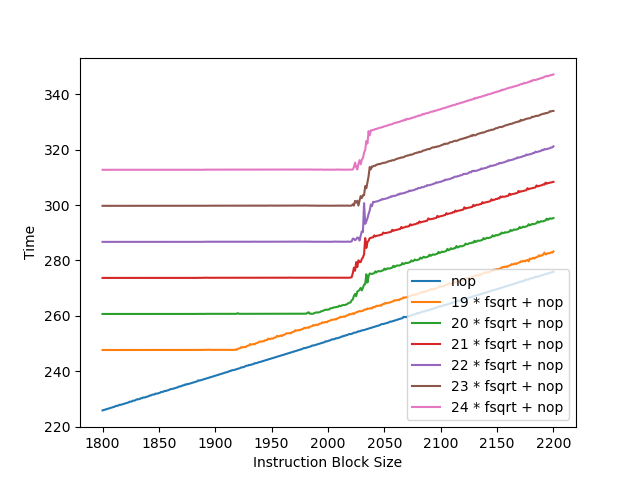

首先用不同数量的 fsqrt 依赖链加 NOP 指令测试 Avalanche 的 ROB 大小：

可以看到当 fsqrt 数量足够多的时候，出现了统一的拐点，在 2022 条指令左右。

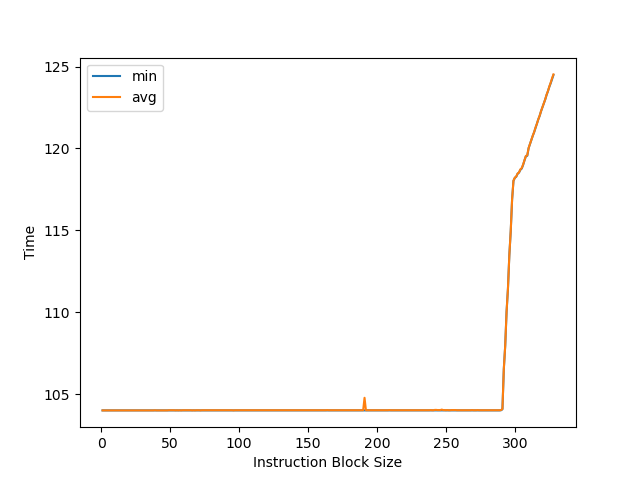

为了测 Coalesced ROB 的大小，改成用 load/store 指令，可以测到拐点在 292 左右：

2022 除以 292 约等于 7，意味着每个 group 可以保存 7 条指令，一共有 289 左右个 group。相比 M1 P-Core Firestorm，Group 数量有所减少。

Blizzard

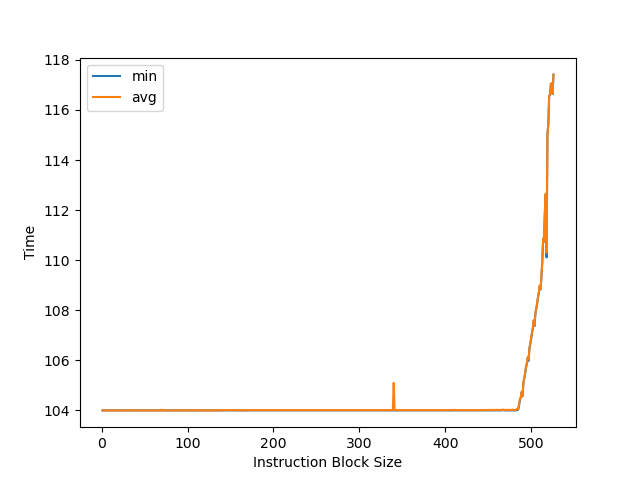

首先用 NOP 指令测试 Blizzard 的 ROB 大小：

可以看到拐点是 486 条指令。

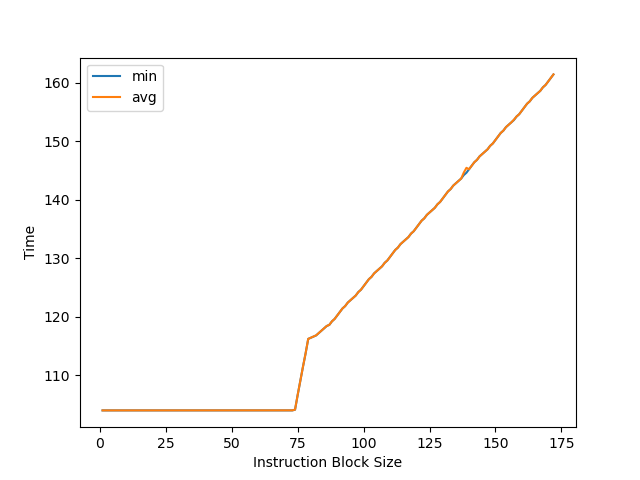

为了测 Coalesced ROB 的大小，改成用 load/store 指令，可以测到拐点在 74 左右：

但是 486 除以 74 是 6.57，离 6 或者 7 都有一段距离，比较奇怪，不确定每个 group 可以放多少条指令。容量上比 M1 E-Core 有提升。

L2 Cache

官方信息：根据 Apple Silicon CPU Optimization Guide，L2 Cache 配置如下：

• M1 Family/A14 Bionic: P-Core cluster 12MiB, 12-way, 128B lines; E-Core cluster 4MiB, 16-way, 128B lines
• M2/M3/M4 Family/A16 Bionic/A17 Pro/A18 Pro: P-Core cluster 16MiB, 16-way, 128B lines; E-Core cluster 4MiB, 16-way, 128B lines
• A14 Bionic/A18: P-Core cluster 8MiB, 16-way, 128B lines; E-Core cluster 4MiB, 16-way, 128B lines

Memory Cache

官方信息：根据 Apple Silicon CPU Optimization Guide，Memory Cache（在别的处理器也叫 System Level Cache，就是 Last Level Cache）的配置如下：

• M1/M2/M3/M4: 8MiB, 16-way, 128B lines
• M3 Pro/A18: 12MiB, 16-way, 128B lines
• A14 Bionic: 16MiB, 16-way, 128B lines
• M1 Pro/M2 Pro/M4 Pro/A16 Bionic/A17 Pro/A18 Pro: 24MiB, 12-way, 128B lines
• A15 Bionic: 32MiB, 16-way, 128B lines
• M1 Max/M2 Max/M3 Max/M4 Max: 48MiB, 12-way, 128B lines
• M1 Ultra/M2 Ultra/M3 Ultra: 96MiB, 12-way, 128B lines

L2 TLB

官方信息：根据 Apple Silicon CPU Optimization Guide，P-Core 的 L2 TLB 容量，从 M1 Family 到 M4 Family，从 A14 Bionic 到 A18 Family，都是 3072 entries；E-Core 的 L2 TLB 容量，M1 Family 和 A14 Bionic 是 1024 entries，M2 Family 到 M4 Family 和 A15 Bionic 到 A18 Family 都是 2048 entries。

总结

M2 相比 M1，在很多方面做了迭代：

1. P-Core 的前端改进了 BTB，多加了一级 BTB
2. E-Core 的宽度从 4 提升到 5，整数执行单元增加
3. 引入了 Load Address Predictor（P-Core）
4. 缓存和 TLB 容量增加

指令集扩展方面，M2 增加了 i8mm bf16 bti ecv 的 feature。在 SPEC CPU 2017 Rate-1 上，M2 P-Core 相比 M1 P-Core 有 16% 的整数性能提升和 9% 的浮点性能提升，而 M2 E-Core 相比 M1 E-Core 有 33% 的整数性能提升和 31% 的浮点性能提升。

引用本文 / Cite This

评论 / Comments
