背景

最近在研究一些支持缓存一致性的缓存的实现,比如 rocket-chip 的实现和 sifive 的实现,因此需要研究一些 TileLink 协议。本文讨论的时候默认读者具有一定的 AXI 知识,因此很多内容会直接参考 AXI。

信号

根据 TileLink Spec 1.8.0,TileLink 分为以下三种:

  • TL-UL: 只支持读写,不支持 burst,类比 AXI-Lite
  • TL-UH:支持读写,原子指令,预取,支持 burst,类比 AXI+ATOP(AXI5 引入的原子操作)
  • TL-C:在 TL-UH 基础上支持缓存一致性协议,类比 AXI+ACE/CHI

TileLink Uncached(TL-UL 和 TL-UH) 包括了两个 channel:

  • A channel: M->S 发送请求,类比 AXI 的 AR/AW/W
  • D channel: S->M 发送响应,类比 AXI 的 R/W

因此 TileLink 每个周期只能发送读或者写的请求,而 AXI 可以同时在 AR 和 AW channel 上发送请求。

一些请求的例子:

  • 读:M->S 在 A channel 上发送 Get,S->M 在 D channel 上发送 AccessAckData
  • 写:M->S 在 A channel 上发送 PutFullData/PutPartialData,S->M 在 D channel 是发送 AccessAck
  • 原子操作:M->S 在 A channel 上发送 ArithmeticData/LogicalData,S->M 在 D channel 上发送 AccessAckData
  • 预取操作:M->S 在 A channel 上发送 Intent,S->M 在 D channel 上发送 AccessAck

AXI4ToTL

针对 AXI4ToTL 模块的例子,来分析一下如何把一个 AXI4 Master 转换为 TileLink。

首先考虑一下 AXI4 和 TileLink 的区别:一个是读写 channel 合并了,所以这里需要一个 Arbiter;其次 AXI4 中 AW 和 W 是分开的,这里也需要进行合并。这个模块并不考虑 Burst 的情况,而是由 AXI4Fragmenter 来进行拆分,即添加若干个 AW beat,和 W 进行配对。

具体到代码实现上,首先把 AR channel 对应到 到 A channel 上:

val r_out = Wire(out.a)
r_out.valid := in.ar.valid
r_out.bits :<= edgeOut.Get(r_id, r_addr, r_size)._2

然后 AW+W channel 也连接 到 A channel,由于不用考虑 burst 的情况,这里在 aw 和 w 同时 valid 的时候才认为有请求。

val w_out = Wire(out.a)
in.aw.ready := w_out.ready && in.w.valid && in.w.bits.last
in.w.ready  := w_out.ready && in.aw.valid
w_out.valid := in.aw.valid && in.w.valid
w_out.bits :<= edgeOut.Put(w_id, w_addr, w_size, in.w.bits.data, in.w.bits.strb)._2

比较有意思的是读写的 id 增加了若干位,最低位 0 表示读,1 表示写,剩下几位是请求编号,这样发出去的是不同 id 的多个请求。

然后,把读和写的 A channel 连接到 Arbiter 上:

TLArbiter(TLArbiter.roundRobin)(out.a, (UInt(0), r_out), (in.aw.bits.len, w_out))

其余的部分则是对 D channel 进行判断,有数据的转给 R channel,没有数据的转给 B channel:

out.d.ready := Mux(d_hasData, ok_r.ready, ok_b.ready)
ok_r.valid := out.d.valid && d_hasData
ok_b.valid := out.d.valid && !d_hasData

最后处理了一下 TileLink 和 AXI4 对写请求返回确认的区别:TileLink 中,可以在第一个 burst beat 就返回确认,而 AXI4 需要在最后一个 burst beat 之后返回确认。

TLToAXI4

再来看一下反过来的转换,从 TileLink Master 到 AXI。由于 TileLink 同时只能进行读或者写,所以它首先做了一个虚构的 arw channel,可以理解为合并了 ar 和 aw channel 的 AXI4,这个设计在 SpinalHDL 的代码中也能看到。然后再根据是否是写入,分别连接到 ar 和 aw channel:

val queue_arw = Queue.irrevocable(out_arw, entries=depth, flow=combinational)
out.ar.bits := queue_arw.bits
out.aw.bits := queue_arw.bits
out.ar.valid := queue_arw.valid && !queue_arw.bits.wen
out.aw.valid := queue_arw.valid &&  queue_arw.bits.wen
queue_arw.ready := Mux(queue_arw.bits.wen, out.aw.ready, out.ar.ready)

这里处理了 aw 和 w 的 valid 信号:

in.a.ready := !stall && Mux(a_isPut, (doneAW || out_arw.ready) && out_w.ready, out_arw.ready)
out_arw.valid := !stall && in.a.valid && Mux(a_isPut, !doneAW && out_w.ready, Bool(true))
out_w.valid := !stall && in.a.valid && a_isPut && (doneAW || out_arw.ready)

这样做的原因是,在 TileLink 中,每个 burst 都是一个 a channel 上的请求,而 AXI4 中,只有第一个 burst 有 aw 请求,所有 burst 都有 w 请求,因此这里用 doneAW 信号来进行区分。

接着,要把 b 和 r channel 上的结果连接到 d channel,根据上面的经验,这里 又是一个 arbitration:

val r_wins = (out.r.valid && b_delay =/= UInt(7)) || r_holds_d
out.r.ready := in.d.ready && r_wins
out.b.ready := in.d.ready && !r_wins
in.d.valid := Mux(r_wins, out.r.valid, out.b.valid)

最后还处理了一下请求和结果顺序的问题。

上面说的两个模块都是 TileLink Uncached,那么它如何支持缓存一致性呢?首先,它引入了三个 channel:B、C 和 E,支持三种操作:

  • Acquire:M->S 在 A channel 上发送 Acquire,S->M 在 D channel 上发送 Grant,然后 M->S 在 E channel 上发送 GrantAck;功能是获取一个 copy,可以看到这个和 Get 是类似的,都是在 A channel 上发送请求,在 D channel 上接受响应,只不过额外需要在 E channel 上发送 GrantAck。
  • Release:M->S 在 C channel 上发送 Release,S->M 在 D channel 上发送 ReleaseAck;功能是删除自己的 copy,一般是缓存行要被换出的时候,发送 ReleaseData 来写回 Dirty 数据
  • Probe:S->M 在 B channel 上发送 Probe,M->S 在 C channel 上发送 ProbeAck;功能是要求 M 删除自己的 copy,通常是有某一个缓存发送了 Acquire,导致其他缓存需要降低权限

可以看到,A C E 三个 channel 是 M->S,B D 两个 channel 是 S->M。

假如一个缓存(Master A)要写入一块只读数据,或者读取一块 miss 的缓存行,如果是广播式的缓存一致性协议,那么需要经历如下的过程:

  • Master A -> Slave: Acquire
  • Slave -> Master B: Probe
  • Master B -> Slave: ProbeAck
  • Slave -> Master A: Grant
  • Master A -> Slave: GrantAck

首先 Master A 发出 Acquire 请求,然后 Slave 向其他 Master 广播 Probe,等到其他 Master 返回 ProbeAck 后,再向 Master A 返回 Grant,最后 Master A 发送 GrantAck 给 Slave。这样 Master A 就获得了这个缓存行的一份拷贝,并且让 Master B 的缓存行失效或者状态变成只读。

TileLink 的缓存行有三个状态:None,Branch 和 Trunk(Tip)。基本对应 MSI 模型:None->Invalid,Branch->Shared 和 Trunk->Modified。Rocket Chip 代码中 ClientStates 还定义了 Dirty 状态,大致对应 MESI 模型:None->Invalid,Branch->Shared,Trunk->Exclusive,Dirty->Modified。

此外,标准还说可以在 B 和 C channel 上进行 TL-UH 的操作。标准这么设计的意图是可以让 Slave 转发操作到拥有缓存数据的 Master 上。比如 Master A 在 A channel 上发送 Put 请求,那么 Slave 向 Master B 的 B channel 上发送 Put 请求,Master B 在 C channel 上发送 AccessAck 响应,Slave 再把响应转回 Master A 的 D channel。这就像是一个片上的网络,Slave 负责在 Master 之间路由请求。

Broadcast

接下来看看 Rocket Chip 自带的基于广播的缓存一致性协议实现。核心实现是 TLBroadcast,核心的逻辑就是,如果一个 Master A 发送了 Acquire,那么 TLBroadcast 需要发送 Probe 到其他的 Master,当其他的 Master 都响应了 ProbeAck 后,再返回 Grant 到 Master A。

首先来看 B channel 上的 Probe 逻辑。它记录了一个 todo bitmask,表示哪些 Master 需要发送 Probe,这里采用了 Probe Filter 来减少发送 Probe 的次数,因为只需要向拥有这个缓存行的 Master 发送 Probe:

val probe_todo = RegInit(0.U(max(1, caches.size).W))
val probe_line = Reg(UInt())
val probe_perms = Reg(UInt(2.W))
val probe_next = probe_todo & ~(leftOR(probe_todo) << 1)
val probe_busy = probe_todo.orR()
val probe_target = if (caches.size == 0) 0.U else Mux1H(probe_next, cache_targets)

// Probe whatever the FSM wants to do next
in.b.valid := probe_busy
if (caches.size != 0) {
    in.b.bits := edgeIn.Probe(probe_line << lineShift, probe_target, lineShift.U, probe_perms)._2
}
when (in.b.fire()) { probe_todo := probe_todo & ~probe_next }

这里 probe_next 就是被 probe 的那个 Master 对应的 bitmask,probe_target 就是 Master 的 Id。这个 Probe FSM 的输入就是 Probe Filter,它会给出哪些 Cache 拥有当前的缓存行的信息:

val leaveB = !filter.io.response.bits.needT && !filter.io.response.bits.gaveT
val others = filter.io.response.bits.cacheOH & ~filter.io.response.bits.allocOH
val todo = Mux(leaveB, 0.U, others)
filter.io.response.ready := !probe_busy
when (filter.io.response.fire()) {
    probe_todo  := todo
    probe_line  := filter.io.response.bits.address >> lineShift
    probe_perms := Mux(filter.io.response.bits.needT, TLPermissions.toN, TLPermissions.toB)
}

这里又区分两种情况:如果 Acquire 需要进入 Trunk 状态(比如是个写入操作),意味着其他 Master 需要进入 None 状态,所以这里要发送 toN;如果 Acquire 不需要进入 Trunk 状态(比如是个读取操作),那么只需要其他 Master 进入 Branch 状态,所以这里要发送 toB。

在 B channel 发送 Probe 的同时,也要处理 C channel 上的 ProbeAck 和 ProbeAckData:

// Incoming C can be:
// ProbeAck     => decrement tracker, drop
// ProbeAckData => decrement tracker, send out A as PutFull(DROP)
// ReleaseData  =>                    send out A as PutFull(TRANSFORM)
// Release      => send out D as ReleaseAck

由于这里采用的是 invalidation based,所以如果某个 Master 之前处于 Dirty 状态,那么它会发送 ProbeAckData,此时需要把数据写回,所以需要用 PutFull 把数据写出去。

Serialization

下面来讨论一下 TileLink 对各组信号的一些要求。

Flow Control Rules

首先是 Flow Control Rules,讨论的是 ready 和 valid 信号的关系,目的是防止死锁。首先是两个比较常规的要求:

  • If ready is LOW, the receiver must not process the beat and the sender must not consider the beat processed.
  • If valid is LOW, the receiver must not expect the control or data signals to be a syntactically correct TileLink beat.

第一个说的就是 valid & ready 的时候才认为是一个 beat 处理了,第二个就是如果 valid=LOW,那么信号可能是随机的、不合法的。

  • valid must never depend on ready. If a sender wishes to send a beat, it must assert valid independently of whether the receiver signals that it is ready.
  • As a consequence, there must be no combinational path from ready to valid or any of the control and data signals.

这里是为了防止组合逻辑出现环路,如果 valid 依赖 ready,ready 依赖 valid,就会出现问题,所以这里规定,valid 不能依赖 ready,反过来只能 ready 依赖 valid。类似地,其他的数据和控制信号也不可以依赖 ready。简单理解就是 sender 要主动提供数据,而 receiver 决定了是否接受。

  • A low priority valid may not combinationally depend on a high priority valid. In other words, the decision to send a request may not be based on receiving a response in the same cycle.
  • A high priority ready may not combinationally depend on a low priority ready. In other words, acceptance of a response may not be made contingent upon a request being accepted the same cycle.

这两条的意思是,同一个周期内,我设置发送的请求的 valid,不能依赖于同一个周期内接受到的响应的 valid,比如 A 的 valid 不能组合依赖于 D 的 valid。另一方面,我设置的响应的 ready 不能依赖于同一个周期内的请求,比如 D 的 ready 不能组和依赖于 A 的 ready。

那么,有这么几种用法是可以的:

  • It is acceptable for a receiver to drive ready in response to valid or any of the control and data signals. For example, an arbiter may lower ready if a valid request is made for an address which is busy. However, whenever possible, it is recommended that ready be driven independently so as to reduce the handshaking circuit depth. 接收方可以让 ready 依赖于 valid 或者其他的控制和数据信号,不过这样会让组合逻辑比较长。
  • A channel may change valid and all control and data signals based on the value of ready in the prior cycle. For example, after a request has been accepted (ready HIGH), a new request may be presented. Only a same-cycle dependency of valid on ready is forbidden. 可以让当前周期的 valid 依赖于上一个周期的 ready 信号,只是不能有同周期的 valid 对 ready 的依赖。
  • A device may legally drive valid for a response based on valid of a request in the same cycle. For example, a combinational ROM which answers immediately. In this case, presumably ready for the request will likewise be driven by ready for the response. The converse relationship is forbidden. 设备可以让响应的 valid 依赖请求的 valid,比如一个组合的 ROM,它的 D channel 的 valid 可以组合依赖于 A channel 的 valid,同时 A channel 的 ready 组合依赖于 D channel 的 ready。这样就简化了设备的设计,并且可以无延迟地进行访问。

和 AXI 不同的一点在于,TileLink 不要求 irrevocable,也就是说如果一个周期内 valid=HIGH 但是 ready=LOW,那么下一个周期 Master 可以修改控制和数据信号,也可以让 valid=LOW。

Note that a sender may raise valid and then lower it on the following
cycle, even if the message was not accepted on the previous cycle. For example,
the sender might have some other higher priority task to perform on the
following cycle, instead of trying to send the rejected message again.
Furthermore, the sender may change the contents of the control and data signals
when a message was not accepted.

TileLink 的 burst 请求是通过比 bus 更宽的 size 的多个 beat 组成的。一旦第一个 beat fire 了,后续只能发送同一个 burst 的数据,不可以交错。

Request-Response Message Ordering

这里讨论的是请求和响应的顺序关系。TileLink 规定,响应的第一个 beat 不早于第一个请求的 beat,比如:

  • 对于 Get 请求,如果响应需要多个 beat,那么第一个 beat 不早于请求的那一个周期,这个比较常规,意思是可以组合返回响应。
  • 对于 Put 请求,如果请求需要多个 beat,那么响应可以在第一个请求的 beat 的周期,这个比较特别,意思是对于多个 beat 的请求,可以立即返回响应,不需要等到所有请求的 beat 完成。
  • 对于 ArithmeticData 请求,响应和请求都可能有多个 beat,那么响应的第一个 beat 不早于请求的第一个 beat 即可,其他没有顺序要求。

Deadlock Freedom

那么多规则,一个很重要的目的是要防止死锁。为了防止死锁,有这样三条:

  1. The agent graph (Section 5.3) contains no cycles
  2. Agents must eventually present all beats of a received message
  3. Unless they have a higher priority message in flight or unanswered
    1. Agents must eventually accept a presented beat
    2. Agents must eventually answer a received request message

大概意思是,beat 不能无限推迟,无论是发送方还是接受方。对于每个请求,它的响应不能无限推迟。

TileLink 定义了各个 channel 的优先级,从低到高是 A<B<C<D<E。对于同一个 channel,A C E 上是 master/sender 优先级更高,B D 上是 slave/receiver 优先级更高。

TileLink 的设计里保证了,每个请求的响应都比请求优先级更高。比如 A channel 的请求(Get/Put/AcquireBlock)的响应在 D channel(AccessAckData/AccessAck/Grant),B channel 的请求(Probe)的响应在 C channel(ProbeAck),C channel 的请求(Release)的响应在 D channel(ReleaseAck),D channel 的请求(Grant)的响应在 E channel(GrantAck)。

参考文档

NUC11 ESXi 中 iGPU 直通虚拟机

背景

之前在 NUC11PAKi5 上装了 ESXI 加几个虚拟机系统,但是自带的 iGPU Intel Iris Xe Graphics(Tiger Lake GT-2) 没用上,感觉有些浪费。因此想要给 Windows 直通。在直通到 Windows 后发现会无限重启,最后直通到 Linux 中。

步骤

第一步是到 esxi 的设备设置的地方,把 iGPU 的 Passthrough 打开,这时候会提示需要重启,但是如果重启,会发现还是处于 Needs reboot 状态。网上进行搜索,发现是 ESXi 自己占用了 iGPU 的输出,解决方法如下:

$ esxcli system settings kernel set -s vga -v FALSE

这样设置以后就不会在显卡输出上显示 dcui 了,这是一个比较大的缺点,但是平时也不用自带的显示输出,就无所谓了。

第二步,重启以后,这时候看设备状态就是 Active。回到 Windows 虚拟机,添加 PCI device,然后启动。这时候,我遇到了这样的错误:

Module ‘DevicePowerOn’ power on failed
Failed to register the device pciPassthru0

搜索了一番,解决方法是关掉 IOMMU。在虚拟机设计中关掉 IOMMU,就可以正常启动了。

第三步,进入 Windows,这时候就可以看到有一个新的未知设备了,VID=8086,PID=9a49;等待一段时间,Windows 自动安装好了驱动,就可以正常识别了。GPU-Z 中可以看到效果如下:

不过关机重启的时候会蓝屏,可能还有一些问题,有人在论坛上也说 passthrough 之后会蓝屏。这个问题一直没有解决。

再尝试 Passthrough 到 Linux:

$ sudo dmesg | grep i915
[    2.173500] i915 0000:13:00.0: enabling device (0000 -> 0003)
[    2.180137] i915 0000:13:00.0: [drm] VT-d active for gfx access
[    2.182109] i915 0000:13:00.0: BAR 6: can't assign [??? 0x00000000 flags 0x20000000] (bogus alignment)
[    2.182110] i915 0000:13:00.0: [drm] Failed to find VBIOS tables (VBT)
[    2.182541] i915 0000:13:00.0: vgaarb: changed VGA decodes: olddecodes=io+mem,decodes=none:owns=none
[    2.197374] i915 0000:13:00.0: firmware: direct-loading firmware i915/tgl_dmc_ver2_08.bin
[    2.198037] i915 0000:13:00.0: [drm] Finished loading DMC firmware i915/tgl_dmc_ver2_08.bin (v2.8)
[    3.401676] i915 0000:13:00.0: [drm] failed to retrieve link info, disabling eDP
[    3.515822] [drm] Initialized i915 1.6.0 20200917 for 0000:13:00.0 on minor 0
[    3.516054] i915 0000:13:00.0: [drm] Cannot find any crtc or sizes
[    3.516144] i915 0000:13:00.0: [drm] Cannot find any crtc or sizes

OpenCL 也可以检测到:

$ sudo apt install intel-opencl-icd clinfo
Number of devices                                 1
  Device Name                                     Intel(R) Graphics Gen12LP [0x9a49]
  Device Vendor                                   Intel(R) Corporation
  Device Vendor ID                                0x8086
  Device Version                                  OpenCL 3.0 NEO
  Device Numeric Version                          0xc00000 (3.0.0)
  Driver Version                                  1.0.0

Vulkan:

$ vulkaninfo
Group 1:
        Properties:
                physicalDevices: count = 1
                        Intel(R) Xe Graphics (TGL GT2) (ID: 0)
                subsetAllocation = 0

        Present Capabilities:
                Intel(R) Xe Graphics (TGL GT2) (ID: 0):
                        Can present images from the following devices: count = 1
                                Intel(R) Xe Graphics (TGL GT2) (ID: 0)
                Present modes: count = 1
                        DEVICE_GROUP_PRESENT_MODE_LOCAL_BIT_KHR

不过目前还没找到显示输出的方法,只能用 VMware SVGA 或者远程桌面。

吐槽

需要吐槽的是,11 代的核显不再支持 Intel GVT-g,而是提供了 SR-IOV 的虚拟化。但是,Linux i915 驱动没有做相应的支持。

参考文档:

LoongArch64 工具链构建

最近因为龙芯杯的原因,想自己搞个 LoongArch64 的交叉编译工具链试试,结果遇到了很多坑,最后终于算是搞出来了。

一开始是想搞一个 newlib 的工具链,比较简单,而且之前做过一个仓库:jiegec/riscv-toolchain,就是构建的 riscv64-unknown-elf 工具链,照着 riscv-gnu-toolchain 就可以了。不过研究发现,newlib 还不支持 loongarch,目前只有 glibc 支持,只好硬着头皮上了。

于是我就在 riscv-toolchain 的基础上搞 loongarch64-unknown-linux-gnu,也就是带 glibc 的工具链,结果发现遇到很多坑。首先编译 libgcc 的时候就找不到头文件,于是先要从 glibc 和 linux 安装头文件到 sysroot 里面,对于 sysroot 里面的头文件路径到底是 include 还是 usr/include 也折腾了半天。然后编译 libgcc 又各种出问题,最后折腾了半天,结果是 gcc stage1 和 glibc 都没问题,gcc stage2 会报链接错误,但是不管它也能用,可以编译出正常的程序,毕竟 libc 是好的。

于是转念一想,要不要试试 crosstool-ng。克隆了一份上游的版本,照着 riscv 的部分抄了一份变成了 loongarch,然后把 config 里面的 linux/glibc/gcc/binutils-gdb 都替换为 custom location,这样我就可以用上游的最新版本了。中途还遇到了 crosstool-ng 对 gcc 12/13 不兼容的 bug,还好下面有人提出了解决方法。这些都搞定以后,终于构建出了一个完整的 loongarch64-unknown-linux-gnu 工具链。仓库地址是 jiegec/ct-ng-loongarch64,需要配合添加了 LoongArch 的 jiegec/crosstool-ng loongarch 分支 使用。

最后得到的工具链各组件版本如下:

loongarch64-unknown-linux-gnu-gcc (crosstool-NG 1.25.0_rc2.1_7e21141) 13.0.0 20220502 (experimental)
Copyright (C) 2022 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.

GNU ld (crosstool-NG 1.25.0_rc2.1_7e21141) 2.38.50.20220502
Copyright (C) 2022 Free Software Foundation, Inc.
This program is free software; you may redistribute it under the terms of
the GNU General Public License version 3 or (at your option) a later version.
This program has absolutely no warranty.
GNU gdb (crosstool-NG 1.25.0_rc2.1_7e21141) 13.0.50.20220502-git
Copyright (C) 2022 Free Software Foundation, Inc.
License GPLv3+: GNU GPL version 3 or later <http://gnu.org/licenses/gpl.html>
This is free software: you are free to change and redistribute it.
There is NO WARRANTY, to the extent permitted by law.

之后有时间的话,再把 qemu 和系统搞起来跑跑。

UPDATE: GCC 12.1 发布了,试了一下这个正式版本可以正确地编译。目前还需要使用 HEAD 版本的 binutils 和龙芯的 glibc 和 linux。

参考文档:

试用沁恒 CH32V307 评估板

背景

之前有一天看到朋友在捣鼓 CH32V307,因此自己也萌生了试用 CH32V307 评估板的兴趣,于是在沁恒官网申请样品,很快就接到电话了解情况,几天后就顺丰送到了,不过因为疫情原因直到现在才拿到手上,只能说疫情期间说不定货比人还快。

开箱

收到的盒子里有一个 CH32V307 评估板,和一个 WCH-Link,相关资料可以在 官网 或者 openwch/ch32v307 下载。在说明书中有如下的图示:

板子自带的跳线帽不是很多,建议自备一些,或者用杜邦线替代。比较重要的是 WCH-Link 子板上 CH549 和 CH2V307 连接的几个信号,和下面 BOOT0/1 的选择。

可以看到评估板自带了一个 WCH-Link,所以不需要附赠的那一个,直接把 11 号 Type-C 连接到电脑上即可。这里还遇到一个小插曲,用 Type-C to Type-C 的线连电脑上不工作,连 PWR LED 都点不亮,换一根 Type-A to Type-C 的就可以,没有继续研究是什么原因。电脑上可以看到 WCH-Link 的设备:VID=1a86, PID=8010。比较有意思的是,在 RISC-V 模式(CON 灯不亮)的时候 PID 是 8010,ARM 模式(CON 灯亮)的时候 PID 是 8011,从 RISC-V 模式切换到 ARM 模式的方法是连接 TX 和 GND 后上电,反过来要用 MounRiver,详见 WCH-Link 使用说明 V1.0 V1.3 和原理图 V1.1

给沁恒开源 WCH-Link 原理图并开放固件点个赞,在淘宝上也可以看到不少 WCH-Link 的仿真器,挺有意思的。

在 ARM 模式下,它实现了类似 CMSIS-DAP 的协议,可以用 OpenOCD 调试:

source [find interface/cmsis-dap.cfg]
adapter speed 1000
cmsis_dap_vid_pid 0x1a86 0x8011
transport select swd
init
$ openocd -f openocd.cfg
Open On-Chip Debugger 0.11.0
Licensed under GNU GPL v2
For bug reports, read
        http://openocd.org/doc/doxygen/bugs.html
Info : CMSIS-DAP: SWD  Supported
Info : CMSIS-DAP: FW Version = 2.0.0
Info : CMSIS-DAP: Interface Initialised (SWD)
Info : SWCLK/TCK = 1 SWDIO/TMS = 1 TDI = 0 TDO = 0 nTRST = 0 nRESET = 1
Info : CMSIS-DAP: Interface ready
Info : clock speed 1000 kHz
Warn : gdb services need one or more targets defined
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections

不过这里我们要用的是 RISC-V 处理器 CH32V307,上面的就当是 WCH-LINK 使用的小贴士。

给评估板插上 USB Type-C 以后,首先上面的 WCH-Link 部分中红色的 PWR 和绿色的 RUN 亮,CON 不亮,说明 WCH-LINK 的 CH549 已经启动,并且处在 RISC-V 模式(CON 不亮)。CH549 是一个 8051 指令集的处理器,上面的跑的 WCH-LINK 固件在网上可以找到,在下面提到的 MounRiver Studio 目录中也有一份。

OpenOCD

目前开源工具上游还不支持 CH32V307 的开发,需要用 MounRiver,支持 Windows 和 Linux,有两部分:

解压缩后,可以看到它的 OpenOCD 配置:

## wch-arm.cfg
adapter driver cmsis-dap
transport select swd
source [find ../share/openocd/scripts/target/ch32f1x.cfg]
## wch-riscv.cfg
#interface wlink
adapter driver wlink
wlink_set
set _CHIPNAME riscv
jtag newtap $_CHIPNAME cpu -irlen 5 -expected-id 0x00001

set _TARGETNAME $_CHIPNAME.cpu

target create $_TARGETNAME.0 riscv -chain-position $_TARGETNAME
$_TARGETNAME.0 configure  -work-area-phys 0x80000000 -work-area-size 10000 -work-area-backup 1
set _FLASHNAME $_CHIPNAME.flash

flash bank $_FLASHNAME wch_riscv 0x00000000 0 0 0 $_TARGETNAME.0

echo "Ready for Remote Connections"

其中 ch32f1x.cfg 就是 stm32f1x.cfg 改了一下名字,可以看到 WCH OpenOCD 把它的 RISC-V 调试协议称为 wlink,估计是取 wch-link 的简称吧。除了 wlink 部分,其他就是正常的 RISC-V CPU 调试的 OpenOCD 配置,比较有意思的就是 IDCODE 设为了 0x00001,比较有个性。

在网上一番搜索,找到了 WCH OpenOCD 的源码 Embedded_Projects/riscv-openocd-wch,是网友向沁恒获取的源代码,毕竟 OpenOCD 是 GPL 软件。简单看了一下代码,是直接把 RISC-V Debug 中的 DMI 操作封装了一下,然后通过 USB Bulk 和 WCH-Link 通信。我从 riscv-openocd 找到了一个比较接近的 commit,然后把 WCH 的代码提交上去,得到了 diff,有兴趣的可以看看具体实现,甚至把这个支持提交到上游。

有源码以后,就可以在 macOS 上编译了(需要修复三处 clang 报告的编译错误,最终代码):

$ ./bootstrap
$ ./configure --prefix=/path/to/prefix/openocd --enable-wlink --disable-werror CAPSTONE_CFLAGS=-I/opt/homebrew/opt/capstone/include/
$ make -j4 install

如果遇到 makeinfo 报错,把 homebrew 的 texinfo 加到 PATH 即可。

编译完成后,就可以用前面提到的 wch-riscv.cfg 进行调试了:

$ /path/to/prefix/openocd -f wch-riscv.cfg
Open On-Chip Debugger 0.11.0+dev-01623-gbfa3bc7f9 (2022-04-20-09:55)
Licensed under GNU GPL v2
For bug reports, read
        http://openocd.org/doc/doxygen/bugs.html
Info : only one transport option; autoselect 'jtag'
Ready for Remote Connections
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections
Info : WCH-Link version 2.3
Info : wlink_init ok
Info : This adapter doesn't support configurable speed
Info : JTAG tap: riscv.cpu tap/device found: 0x00000001 (mfg: 0x000 (<invalid>), part: 0x0000, ver: 0x0)
Warn : Bypassing JTAG setup events due to errors
Info : [riscv.cpu.0] datacount=2 progbufsize=8
Info : Examined RISC-V core; found 1 harts
Info :  hart 0: XLEN=32, misa=0x40901125
[riscv.cpu.0] Target successfully examined.
Info : starting gdb server for riscv.cpu.0 on 3333
Info : Listening on port 3333 for gdb connections

这也验证了上面的发现:因为绕过了 jtag,直接发送 dmi,所以 idcode 是假的:

if(wchwlink){
        buf_set_u32(idcode_buffer, 0, 32, 0x00001);  //Default value,for reuse risc-v jtag debug
}

接下来就可以用 GDB 调试了。里面跑了一个样例的程序,就是向串口打印:

$ screen /dev/tty.usbmodem* 115200
SystemClk:72000000
111
   111
      111
         111
            111

之后则是针对各个外设,基于沁恒提供的示例代码进行相应的开发了。

Baremetal 代码

接下来看看沁恒提供的代码是如何配置的。在 EVT/EXAM/SRC/Startup/startup_ch32v30x_D8C.S 可以看到初始化的汇编代码。比较有意思的是,这个核心扩展了 mtvec,支持 ARM 的 vector table 模式,即放一个指针数组,而不是指令:

    .section    .vector,"ax",@progbits
    .align  1
_vector_base:
    .option norvc;
    .word   _start
    .word   0
    .word   NMI_Handler                /* NMI */
    .word   HardFault_Handler          /* Hard Fault */

这些名字如此熟悉,只能说这是 ARVM 了(ARM + RV)。后面的部分比较常规,把 data 段复制到 sram,然后清空 bss:

handle_reset:
.option push
.option norelax
        la gp, __global_pointer$
.option pop
1:
        la sp, _eusrstack
2:
        /* Load data section from flash to RAM */
        la a0, _data_lma
        la a1, _data_vma
        la a2, _edata
        bgeu a1, a2, 2f
1:
        lw t0, (a0)
        sw t0, (a1)
        addi a0, a0, 4
        addi a1, a1, 4
        bltu a1, a2, 1b
2:
        /* Clear bss section */
        la a0, _sbss
        la a1, _ebss
        bgeu a0, a1, 2f
1:
        sw zero, (a0)
        addi a0, a0, 4
        bltu a0, a1, 1b
2:

最后是进行一些 csr 的配置,然后进入 C 代码:

    li t0, 0x1f
    csrw 0xbc0, t0

    /* Enable nested and hardware stack */
    li t0, 0x1f
    csrw 0x804, t0

    /* Enable floating point and interrupt */
    li t0, 0x6088
    csrs mstatus, t0

    la t0, _vector_base
    ori t0, t0, 3
    csrw mtvec, t0

    lui a0, 0x1ffff
    li a1, 0x300
    sh a1, 0x1b0(a0)
1:  lui s2, 0x40022
    lw a0, 0xc(s2)
    andi a0, a0, 1
    bnez a0, 1b

    jal  SystemInit
    la t0, main
    csrw mepc, t0
    mret

这里有一些自定义的 csr,比如 corecfgr(0xbc0),intsyscr(0x804,设置了 HWSTKEN=1, INESTEN=1, PMTCFG=0b11, HWSTKOVEN=1),具体参考 QingKeV4_Processor_Manual。接着代码往 0x1ffff1b0 写入 0x300,然后不断读取 FLASH Interface (0x40022000) 的 STATR 字段,没有找到代码中相关的定义,简单猜测与 Flash 的零等待/非零等待区有关,因为后续代码要提高频率,因此 Flash 控制器需要增加 wait state。

编译

可以用 MounRiver 编译,也可以用 SiFive 的 riscv64-unknown-elf 工具链进行编译,参考 Embedded_Projects/CH32V307_Template 项目中的编译方式,修改 riscv64-elf.cmake 为:

set(CMAKE_SYSTEM_NAME Generic)
set(CMAKE_C_COMPILER riscv64-unknown-elf-gcc)
set(CMAKE_CXX_COMPILER riscv64-unknown-elf-g++)
# Make CMake happy about those compilers
set(CMAKE_TRY_COMPILE_TARGET_TYPE "STATIC_LIBRARY")

然后交叉编译就可以了。需要注意的是对 libnosys 的处理,如果没有正确链接,就会出现 syscall,然后在 ecall handler 里面死循环。

如果不想用 CMake,也可以用下面的精简版 Makefile:

USER := User/main.c User/ch32v30x_it.c User/system_ch32v30x.c
LIBRARY := ../../SRC/Peripheral/src/ch32v30x_misc.c \
    ../../SRC/Peripheral/src/ch32v30x_usart.c \
    ../../SRC/Peripheral/src/ch32v30x_gpio.c \
    ../../SRC/Peripheral/src/ch32v30x_rcc.c \
    ../../SRC/Debug/debug.c \
    ../../SRC/Startup/startup_ch32v30x_D8C.S
LDSCRIPT = ../../SRC/Ld/Link.ld
# disable libc first
CFLAGS := -march=rv32imafc -mabi=ilp32f \
    -flto -ffunction-sections -fdata-sections \
    -nostartfiles -nostdlib \
    -T $(LDSCRIPT) \
    -I../../SRC/Debug \
    -I../../SRC/Core \
    -I../../SRC/Peripheral/inc \
    -I./User \
    -O2 \
    -Wl,--print-memory-usage
# link libc & libnosys in the end
CFLAGS_END := \
    -lc -lgcc -lnosys
PREFIX := riscv64-unknown-elf-

all: obj/build.bin

obj/build.bin: obj/build.elf
    $(PREFIX)objcopy -O binary $^ $@

obj/build.elf: $(USER) $(LIBRARY)
    $(PREFIX)gcc $(CFLAGS) $^ $(CFLAGS_END) -o $@

clean:
    rm -rf obj/*

烧写 Flash

编译好以后,根据 WCH OpenOCD 的文档,可以用下面的配置来进行烧写:

#interface wlink
adapter driver wlink
wlink_set
set _CHIPNAME riscv
jtag newtap $_CHIPNAME cpu -irlen 5 -expected-id 0x00001

set _TARGETNAME $_CHIPNAME.cpu

target create $_TARGETNAME.0 riscv -chain-position $_TARGETNAME
$_TARGETNAME.0 configure  -work-area-phys 0x80000000 -work-area-size 10000 -work-area-backup 1
set _FLASHNAME $_CHIPNAME.flash

flash bank $_FLASHNAME wch_riscv 0x00000000 0 0 0 $_TARGETNAME.0

init
halt

flash erase_sector wch_riscv 0 last
program /path/to/firmware
verify_image /path/to/firmware
wlink_reset_resume
exit

输出:

$ openocd -f program.cfg
Open On-Chip Debugger 0.11.0+dev-01623-gbfa3bc7f9 (2022-04-20-09:55)
Licensed under GNU GPL v2
For bug reports, read
        http://openocd.org/doc/doxygen/bugs.html
Info : only one transport option; autoselect 'jtag'
Ready for Remote Connections
Info : WCH-Link version 2.3
Info : wlink_init ok
Info : This adapter doesn't support configurable speed
Info : JTAG tap: riscv.cpu tap/device found: 0x00000001 (mfg: 0x000 (<invalid>), part: 0x0000, ver: 0x0)
Warn : Bypassing JTAG setup events due to errors
Info : [riscv.cpu.0] datacount=2 progbufsize=8
Info : Examined RISC-V core; found 1 harts
Info :  hart 0: XLEN=32, misa=0x40901125
[riscv.cpu.0] Target successfully examined.
Info : starting gdb server for riscv.cpu.0 on 3333
Info : Listening on port 3333 for gdb connections
Info : device id = REDACTED
Info : flash size = 256kbytes
Info : JTAG tap: riscv.cpu tap/device found: 0x00000001 (mfg: 0x000 (<invalid>), part: 0x0000, ver: 0x0)
Warn : Bypassing JTAG setup events due to errors
** Programming Started **
** Programming Finished **
Info : Verify Success

访问串口 screen /dev/tty.usbmodem* 115200,可以看到正确地输出了内容。

转发

本文已授权转发到以下的地址:

导出 Vivado 下载 Bitstream 的 SVF 文件

背景

最近在研究如何实现一个远程 JTAG 的功能,目前实现在 jiegec/jtag-remote-server,实现了简单的 XVC 协议,底层用的是 libftdi 的 MPSSE 协议来操作 JTAG。但是,在用 Vivado 尝试的时候,SysMon 可以正常使用,但是下载 Bitstream 会失败,所以要研究一下 Vivado 都做了什么(目前已经修好,是最后一个字节的部分位读取的处理问题)。

SVF

SVF 格式其实是一系列的 JTAG 上的操作。想到这个,也是因为在网上搜到了一个 dcfeb_v45.svf,里面描述的就是一段 JTAG 操作:

// Created using Xilinx Cse Software [ISE - 12.4]
// Date: Mon May 09 11:00:32 2011

TRST OFF;
ENDIR IDLE;
ENDDR IDLE;
STATE RESET;
STATE IDLE;
FREQUENCY 1E6 HZ;
//Operation: Program -p 0 -dataWidth 16 -rs1 NONE -rs0 NONE -bpionly -e -loadfpga
TIR 0 ;
HIR 0 ;
TDR 0 ;
HDR 0 ;
TIR 0 ;
HIR 0 ;
HDR 0 ;
TDR 0 ;
//Loading device with 'idcode' instruction.
SIR 10 TDI (03c9) SMASK (03ff) ;
SDR 32 TDI (00000000) SMASK (ffffffff) TDO (f424a093) MASK (0fffffff) ;
//Boundary Scan Chain Contents
//Position 1: xc6vlx130t
TIR 0 ;
HIR 0 ;
TDR 0 ;
HDR 0 ;
TIR 0 ;
HIR 0 ;
TDR 0 ;
HDR 0 ;
TIR 0 ;
HIR 0 ;
HDR 0 ;
TDR 0 ;
//Loading device with 'idcode' instruction.
SIR 10 TDI (03c9) ;
SDR 32 TDI (00000000) TDO (f424a093) ;
//Loading device with 'bypass' instruction.
SIR 10 TDI (03ff) ;
//Loading device with 'idcode' instruction.
SIR 10 TDI (03c9) ;
SDR 32 TDI (00000000) TDO (f424a093) ;
// Loading device with a `jprogram` instruction.
SIR 10 TDI (03cb) ;
// Loading device with a `isc_noop` instruction.
SIR 10 TDI (03d4) ;
RUNTEST 100000 TCK;
// Check init_complete in ircapture.
//IR Capture using specified instruction.
SIR 10 TDI (03d4) TDO (0010) MASK (0010) ;
// Loading device with a `isc_enable` instruction.
SIR 10 TDI (03d0) ;
SDR 5 TDI (00) SMASK (1f) ;
RUNTEST 100 TCK;
// Loading device with a `isc_program` instruction.
SIR 10 TDI (03d1) ;
SDR 32 TDI (ffffffff) SMASK (ffffffff) ;
SDR 32 TDI (ffffffff) ;
SDR 32 TDI (ffffffff) ;

它的语法比较简单,大概就是 SIR 就是向 IR 输入,SDR 就是向 DR 输入,后面跟着的 TDO 和 MASK 表示对输出数据进行判断。比较核心的是下面这几步:

SIR JPROGRAM
SIR ISC_NOOP
RUNTEST 10000 TCK
SIR ISC_NOOP UNTIL ISC_DONE
SIR ISC_ENABLE
SIR ISC_PROGRAM

之后就是 bitstream 的内容了。

OpenOCD 烧写 SVF

有了 SVF 以后,就可以用其他的一些支持 SVF 语法的工具来烧写 FPGA,而不需要 Vivado。比如采用如下的 OpenOCD 配置:

# openocd config
# use ftdi channel 0
adapter speed 100000
adapter driver ftdi
transport select jtag
ftdi_vid_pid 0x0403 0x6011
ftdi_layout_init 0x0008 0x000b
ftdi_tdo_sample_edge falling
ftdi_channel 0
reset_config none

jtag newtap xcvu37p tap -irlen 18 -expected-id 0x14b79093

init

svf -tap xcvu37p.tap /path/to/program.svf progress

exit

从 Vivado 中导出 SVF

从文件头可以推测,这个功能是 Xilinx 官方提供的,一番搜索,果然找到了命令:Creating SVF files using Xilinx Vivado

program_hw_devices -force -svf_file {program.svf} [get_hw_devices xxx]

添加一个 -svf_file 参数后,就会生成一个 svf 文件。下面摘录一段:

// config/idcode
SIR 18 TDI (009249) ;
SDR 32 TDI (00000000) TDO (04b79093) MASK (0fffffff) ;
// config/jprog
STATE RESET;
STATE IDLE;
SIR 18 TDI (00b2cb) ;
SIR 18 TDI (014514) ;
// Modify the below delay for config_init operation (0.100000 sec typical, 0.100000 sec maximum)
RUNTEST 0.100000 SEC;
// config/jprog/poll
RUNTEST 15000 TCK;
SIR 18 TDI (014514) TDO (011000) MASK (031000) ;
// config/slr
SIR 18 TDI (005924) ;
SDR 226633216 TDI (0000000400000004e00000008001000c00000004d00000008001000c0000000466aa99550000000400000004000000040000000400000004000000040000

结合 Xilinx 官网可以下载的 BSDL 文件,可以找到每个 IR 对应的是什么:

// config/idcode
SIR 18 TDI (009249) ;
SDR 32 TDI (00000000) TDO (04b79093) MASK (0fffffff) ;
// BSDL:
"IDCODE           (001001001001001001)," & --   DEVICE_ID reg
attribute IDCODE_REGISTER of XCVU37P_FSVH2892 : entity is
        "XXXX" &        -- version
        "0100101" &     -- family
        "101111001" &   -- array size
        "00001001001" & -- manufacturer
        "1";            -- required by 1149.1

这一段是检查 IDCODE 是否是目标 FPGA 型号。

// config/jprog
STATE RESET;
STATE IDLE;
SIR 18 TDI (00b2cb) ;
SIR 18 TDI (014514) ;
// BSDL
"JPROGRAM         (001011001011001011)," & --   PRIVATE
"ISC_NOOP         (010100010100010100)," & --   PRIVATE, ISC_DEFAULT
// Modify the below delay for config_init operation (0.100000 sec typical, 0.100000 sec maximum)
RUNTEST 0.100000 SEC;

这一段发送了 JPROGRAM 和 ISC_NOOP 的 IR,然后进入 RUNTEST 状态一段时间。

// config/jprog/poll
RUNTEST 15000 TCK;
SIR 18 TDI (014514) TDO (011000) MASK (031000) ;
// BSDL
"ISC_NOOP         (010100010100010100)," & --   PRIVATE, ISC_DEFAULT
这里再次设置 ISC_NOOP,检查了 TDO 中的数据,意义不明。

// config/slr
SIR 18 TDI (005924) ;
SDR 226633216 TDI (0000000400000004e00000008001000c00000004d00000008001000c0000000466aa99550000000400000004000000040000000400000004000000040000
// BSDL
"CFG_IN_SLR0      (000101100100100100)," & --   PRIVATE

从这里就是开始往里面写入 bitstream,可以看到熟悉的 66aa9955 的同步字符,对比 Bitstream 文件内容:

000000c0: ffff ffff ffff ffff aa99 5566 2000 0000  ..........Uf ...
000000d0: 2000 0000 3002 2001 0000 0000 3002 0001   ...0. .....0...
000000e0: 0000 0000 3000 8001 0000 0000 2000 0000  ....0....... ...
000000f0: 3000 8001 0000 0007 2000 0000 2000 0000  0....... ... ...
00000100: 3000 2001 0000 0000 3002 6001 0000 0000  0. .....0.`.....

可以发现是每 32 字节按位颠倒:aa995566(10101010 10011001 01010101 01100110) -> 66aa9955(01100110 10101010 10011001 01010101),后面的 20000000 -> 00000004 也是类似的。

Xilinx UG570 的 Table 6-5 也印证了上面的过程:

  • Start loading the JPROGRAM instruction, LSB first:
  • Load the MSB of the JPROGRAM instruction when exiting SHIFT-IR, as defined in the IEEE standard.
  • Start loading the CFG_IN instruction, LSB first:
  • Load the MSB of the CFG_IN instruction when exiting SHIFT-IR.
  • Shift in the FPGA bitstream. Bit n (MSB) is the first bit in the bitstream.(3)(4)
  • Shift in the last bit of the bitstream. Bit 0 (LSB) shifts on the transition to EXIT1-DR.

完成 CFG_IN 之后,再进行 JSTART:

// config/start
STATE IDLE;
RUNTEST 100000 TCK;
SIR 18 TDI (00c30c) ;
HIR 0 ;
TIR 0 ;
HDR 0 ;
TDR 0 ;
STATE IDLE;
RUNTEST 2000 TCK;
SIR 18 TDI (009249) TDO (031000) MASK (011000) ;
HIR 0 ;
TIR 0 ;
HDR 0 ;
TDR 0 ;
// BSDL
"JSTART           (001100001100001100)," & --   PRIVATE
"IDCODE           (001001001001001001)," & --   DEVICE_ID reg

然后再次进行 CFG_IN_SLR0, CFG_OUT_SLR0,验证是否真的写进去了:

// config/status
STATE RESET;
RUNTEST 5 TCK;
SIR 18 TDI (005924) ;
SDR 160 TDI (0000000400000004800700140000000466aa9955) ;
SIR 18 TDI (004924) ;
SDR 32 TDI (00000000) TDO (3f5e0d40) MASK (08000000) ;
STATE RESET;
RUNTEST 5 TCK;
// BSDL
"CFG_IN_SLR0      (000101100100100100)," & --   PRIVATE
"CFG_OUT_SLR0     (000100100100100100)," & --   PRIVATE
// config/status
STATE RESET;
RUNTEST 5 TCK;
SIR 18 TDI (005924) ;
SDR 160 TDI (0000000400000004800700140000000466aa9955) ;
SIR 18 TDI (004924) ;
SDR 32 TDI (00000000) TDO (3f5e0d40) MASK (08000000) ;
STATE RESET;
RUNTEST 5 TCK;

这段操作是进行 Status Register Readback,见 UG570 的 Table 10-4。MASK 设为 08000000 应该是判断它的第 4 位:END_OF_STARTUP_STATUS(Table 9-25)。

如果是 Quartus 用户,也可以 生成 SVF,具体操作是:在 Programmer 中,点击 File->Create JAM, JBC, SVF or ISC file,然后在弹出的窗口中选择 svf 格式,导出即可。得到的 svf 文件一样可以用 openocd 来下载。

也可以quartus_cpf 在命令行中进行转换:

quartus_cpf -q 18MHz -g 3.3 -c -n p input.sof/pof output.svf

浅谈乱序执行 CPU(二)

本文的内容已经整合到知识库中。

背景

之前写过一个浅谈乱序执行 CPU,随着学习的深入,内容越来越多,页面太长,因此把后面的一部分内容独立出来,变成了这篇博客文章。之后也许会有(三)(四)等等。

内存访问

内存访问是一个比较复杂的操作,它涉及到缓存、页表、内存序等问题。在乱序执行中,要尽量优化内存访问对其他指令的延迟的影响,同时也要保证正确性。这里参考的是 BOOM 的 LSU 设计

首先是正确性。一般来说可以认为,Load 是没有副作用的(实际上,Load 会导致 Cache 加载数据,这也引发了以 Meltdown 为首的一系列漏洞),因此可以很激进地预测执行 Load。但是,Store 是有副作用的,写出去的数据就没法还原了。因此,Store 指令只有在 ROB Head 被 Commit 的时候,才会写入到 Cache 中。

其次是性能,我们希望 Load 指令可以尽快地完成,这样可以使得后续的计算指令可以尽快地开始进行。当 Load 指令的地址已经计算好的时候,就可以去取数据,这时候,首先要去 Store Queue 里面找,如果有 Store 指令要写入的地址等于 Load 的地址,说明后面的 Load 依赖于前面的 Store,如果 Store 的数据已经准备好了,就可以直接把数据转发过来,就不需要从 Cache 中获取,如果数据还没准备好,就需要等待这一条 Store 完成;如果没有找到匹配的 Store 指令,再从内存中取。不过,有一种情况就是,当 Store 指令的地址迟迟没有计算出来,而后面的 Load 已经提前从 Cache 中获取数据了,这时候就会出现错误,所以当 Store 计算出地址的时候,需要检查后面的 Load 指令是否出现地址重合,如果出现了,就要把这条 Load 以及依赖这条 Load 指令的其余指令重新执行。POWER8 处理器微架构论文中对此也有类似的表述:

The POWER8 IFU also implements mechanisms to mitigate performance
degradation associated with pipeline hazards. A Store-Hit-Load (SHL) is
an out-of-order pipeline hazard condition, where an older store executes
after a younger overlapping load, thus signaling that the load received
stale data. The POWER8 IFU has logic to detect when this condition
exists and provide control to avoid the hazard by flushing the load
instruction which received stale data (and any following instructions).
When a load is flushed due to detection of a SHL, the fetch address of
the load is saved and the load is marked on subsequent fetches allowing
the downstream logic to prevent the hazard. When a marked load
instruction is observed, the downstream logic introduces an explicit
register dependency for the load to ensure that it is issued after the
store operation.

下面再详细讨论一下 LSU 的设计。

Load Store Unit

LSU 是很重要的一个执行单元,负责 Load/Store/Atomic 等指令的实现。最简单的实现方法是按顺序执行,但由于 pipeline 会被清空,Store/Atomic/Uncached Load 这类有副作用(当然了,如果考虑 Meltdown 类攻击的话,Cached Load 也有副作用,这里就忽略了),需要等到 commit 的时候再执行。这样 LSU 很容易成为瓶颈,特别是在访存指令比较多的时候。

为了解决这个问题,很重要的是让读写也乱序起来,具体怎么乱序,受到实现的影响和 Memory Order/Program Order 的要求。从性能的角度上来看,我们肯定希望 Load 可以尽快执行,因为可能有很多指令在等待 Load 的结果。那么,需要提前执行 Load,但是怎么保证正确性呢?在 Load 更早的时候,可能还有若干个 Store 指令尚未执行,一个思路是等待所有的 Store 执行完毕,但是这样性能不好;另一个思路是用地址来搜索 Store 指令,看看是否出现对同一个地址的 Store 和 Load,如果有,直接转发数据,就不需要从 Cache 获取了,不过这种方法相当于做了一个全相连的 Buffer,面积大,延迟高,不好扩展等问题接踵而至。

为了解决 Store Queue 需要相连搜索的问题,A high-bandwidth load-store unit for single-and multi-threaded processors 的解决思路是,把 Store 指令分为两类,一类是需要转发的,一类是不需要的,那么可以设计一个小的相连存储器,只保存这些需要转发的 Store 指令;同时还有一个比较大的,保存所有 Store 指令的队列,因为不需要相连搜索,所以可以做的比较大。

仔细想想,这里还有一个问题:Load 在执行前,更早的 Store 的地址可能还没有就绪,这时候去搜索 Store Queue 得到的结果可能是错的,这时候要么等待所有的 Store 地址都就绪,要么就先执行,再用一些机制来修复这个问题,显然后者 IPC 要更好。

修复 Load Store 指令相关性问题,一个方法是当一个 Store 提交的时候,检查是否有地址冲突的 Load 指令(那么 Load Queue 也要做成相连搜索的),是否转发了错误的 Store 数据,这也是 Boom LSU 采用的方法。另一个办法是 Commit 的时候(或者按顺序)重新执行 Load 指令,如果 Load 结果和之前不同,要把后面依赖的刷新掉,这种方式的缺点是每条 Load 指令都要至少访问两次 Cache。Store Vulnerability Window (SVW): Re-Execution Filtering for Enhanced Load Optimization 属于重新执行 Load 指令的方法,通过 Bloom filter 来减少一些没有必要重复执行的 Load。还有一种办法,就是预测 Load 指令和哪一条 Store 指令有依赖关系,然后直接去访问那一项,如果不匹配,就认为没有依赖。Scalable Store-Load Forwarding via Store Queue Index Prediction 把 Load 指令分为三类,一类是不确定依赖哪条 Store 指令(Difficult Loads),一类是基本确定依赖哪一条 Store 指令,一类是不依赖 Store 指令。这个有点像 Cache 里面的 Way Prediction 机制。

分析完了上述一些优化方法,我们也来看一些 CPU 设计采用了哪种方案。首先来分析一下 IBM POWER8 的 LSU,首先,可以看到它设计了比较多项目的 virtual STAG/LTAG,然后再转换成比较少项目的 physical STAG/LTAG,这样 LSQ 可以做的比较小,原文:

A virtual STAG/LTAG scheme is used to minimize dispatch holds due to
running out of physical SRQ/LRQ entries. When a physical entry in the
LRQ is freed up, a virtual LTAG will be converted to a real LTAG. When a
physical entry in the SRQ is freed up, a virtual STAG will be converted
to a real STAG. Virtual STAG/LTAGs are not issued to the LSU until they
are subsequently marked as being real in the UniQueue. The ISU can
assign up to 128 virtual LTAGs and 128 virtual STAGs to each thread.

这个思路在 2007 年的论文 Late-Binding: Enabling Unordered Load-Store Queues 里也可以看到,也许 POWER8 参考了这篇论文的设计。可以看到,POWER8 没有采用那些免除 CAM 的方案:

The SRQ is a 40-entry, real address based CAM structure. Similar to the
SRQ, the LRQ is a 44-entry, real address based, CAM structure. The LRQ
keeps track of out-of-order loads, watching for hazards. Hazards
generally exist when a younger load instruction executes out-of-order
before an older load or store instruction to the same address (in part
or in whole). When such a hazard is detected, the LRQ initiates a flush
of the younger load instruction and all its subsequent instructions from
the thread, without impacting the instructions from other threads. The
load is then re-fetched from the I-cache and re-executed, ensuring
proper load/store ordering.

而是在传统的两个 CAM 设计的基础上,做了减少物理 LSQ 项目的优化。比较有意思的是,POWER7 和 POWER8 的 L1 Cache 都是 8 路组相连,并且采用了 set-prediction 的方式(应该是通常说的 way-prediction)。

此外还有一个实现上的小细节,就是在判断 Load 和 Store 指令是否有相关性的时候,由于地址位数比较多,完整比较的延迟比较大,可以牺牲精度的前提下,选取地址的一部分进行比较。POWER9 论文 提到了这一点:

POWER8 and prior designs matched the effective address (EA) bits 48:63
between the younger load and the older store queue entry. In POWER9,
through a combination of outright matches for EA bits 32:63 and hashed
EA matches for bits 0:31, false positive avoidance is greatly improved.
This reduces the number of flushes, which are compulsory for false
positives.

这里又是一个精确度和时序上的一个 tradeoff。

具体到 Load/Store Queue 的大小,其实都不大:

  1. Zen 2 Store Queue 48
  2. Intel Skylake Store Buffer 56 Load Buffer 72
  3. POWER 8 Store Queue 40 Load Queue 44 (Virtual 128+128)
  4. Alpha 21264 Store Queue 32 Load Queue 32

精确异常 vs 非精确异常

精确异常是指发生异常的指令之前的指令都完成,之后的没有执行。一般来说,实现方式是完成异常指令之前的所有指令,并撤销异常指令之后的指令的作用。非精确异常则是不保证这个性质,网上资料 说,这种情况下硬件实现更简单,但是软件上处理比较困难。

一个非精确异常的例子是 Alpha,在章节 4.7.6.1 中提到,一些浮点计算异常可能是非精确的,并且说了一句:In general, it is not feasible to fix up the result value or to continue from the trap.。同时给出了一些条件,只有当指令序列满足这些条件的时候,异常才是可以恢复的。还有一段描述,摘录在这里:

Alpha lets the software implementor determine the precision of
arithmetic traps.  With the Alpha architecture, arithmetic traps (such
as overflow and underflow) are imprecise—they can be delivered an
arbitrary number of instructions after the instruction that triggered
the trap. Also, traps from many different instructions can be reported
at once. That makes implementations that use pipelining and multiple
issue substantially easier to build.  However, if precise arithmetic
exceptions are desired, trap barrier instructions can be explicitly
inserted in the program to force traps to be delivered at specific
points.

具体来说,在 Reference Manual 中第 5.4.1 章节,可以看到当触发 Arithmetic Trap 的时候,会进入 Kernel 的 entArith 函数,并提供参数:a0 表示 exception summary,a1 表示 register write mask。exception summary 可以用来判断发生了什么类型的 exception,比如 integer overflow,inexact result 等等。一个比较特别的 exception 类型是 software completion。第二个参数表示的是触发异常的指令(一个或多个)会写入哪些寄存器(64 位,低 32 位对应整数寄存器,高 32 位对应浮点寄存器),然后保存下来的 PC 值为最后一条执行的指令的下一个地址,从触发异常的第一条指令到最后一条指令就是 trap shadow,这部分指令可能执行了一部分,没有执行一部分,一部分执行结果是错误的。

Linux 处理代码在 arch/alpha/kernel/traps.cdo_entArith 函数中。首先判断,如果是 software completion,那就要进行处理;否则直接 SIGFPE 让程序自己处理或者退出。如果是精确异常,那就对 PC-4 进行浮点模拟;如果是非精确异常,就从 trap shadow 的最后一条指令开始往前搜索,并同时记录遇到的指令写入的寄存器,如果发现指令的写入的寄存器已经覆盖了 register write mask,就说明找到了 trap shadow 的开头,则模拟这条指令,然后从下一条开始重新执行。具体代码如下:

long
alpha_fp_emul_imprecise (struct pt_regs *regs, unsigned long write_mask)
{
    unsigned long trigger_pc = regs->pc - 4;
    unsigned long insn, opcode, rc, si_code = 0;

    /*
     * Turn off the bits corresponding to registers that are the
     * target of instructions that set bits in the exception
     * summary register.  We have some slack doing this because a
     * register that is the target of a trapping instruction can
     * be written at most once in the trap shadow.
     *
     * Branches, jumps, TRAPBs, EXCBs and calls to PALcode all
     * bound the trap shadow, so we need not look any further than
     * up to the first occurrence of such an instruction.
     */
    while (write_mask) {
        get_user(insn, (__u32 __user *)(trigger_pc));
        opcode = insn >> 26;
        rc = insn & 0x1f;

        switch (opcode) {
              case OPC_PAL:
              case OPC_JSR:
              case 0x30 ... 0x3f:   /* branches */
            goto egress;

              case OPC_MISC:
            switch (insn & 0xffff) {
                  case MISC_TRAPB:
                  case MISC_EXCB:
                goto egress;

                  default:
                break;
            }
            break;

              case OPC_INTA:
              case OPC_INTL:
              case OPC_INTS:
              case OPC_INTM:
            write_mask &= ~(1UL << rc);
            break;

              case OPC_FLTC:
              case OPC_FLTV:
              case OPC_FLTI:
              case OPC_FLTL:
            write_mask &= ~(1UL << (rc + 32));
            break;
        }
        if (!write_mask) {
            /* Re-execute insns in the trap-shadow.  */
            regs->pc = trigger_pc + 4;
            si_code = alpha_fp_emul(trigger_pc);
            goto egress;
        }
        trigger_pc -= 4;
    }

egress:
    return si_code;
}

ARM 架构也有 imprecise asynchronous external abort:

Normally, external aborts are rare. An imprecise asynchronous external
abort is likely to be fatal to the process that is running. An example
of an event that might cause an external abort is an uncorrectable
parity or ECC failure on a Level 2 Memory structure.

Because imprecise asynchronous external aborts are normally fatal to the
process that caused them, ARM recommends that implementations make
external aborts precise wherever possible.

不过这更多是因为内存的无法预知的错误,这种时候机器直接可以拿去维修了。

文章 提到了两个 precise/imprecise async/sync的例子:

  1. 外部中断是异步的,同时也是 precise 的。
  2. 对于一个 Write-allocate 的缓存,如果程序写入一个不存在的物理地址,那么写入缓存的时候不会出现错误,但当这个 cache line 被写入到总线上的时候,就会触发异常,这个异常是异步并且非精确的,因为之前触发这个异常的指令可能已经完成很久了。这种时候这个进程也大概率没救了,直接 SIGBUS 退出。

处理器前端

再来分析一下乱序执行 CPU 的前端部分。以 RISC-V 为例,指令长度有 4 字节或者 2 字节两种,其中 2 字节属于压缩指令集。如何正确并高效地进行取指令译码?

首先,我们希望前端能够尽可能快地取指令,前端的取指能力要和后端匹配,比如对于一个四发射的 CPU,前端对应地需要一个周期取 4*4=16 字节的指令。但是,这 16 字节可能是 4 条非压缩指令,也可能是 8 条压缩指令,也可能是混合的情况。所以,这里会出现一个可能出现指令条数不匹配的情况,所以中间可以添加一个 Fetch Buffer,比如 BOOM 的实现中,L1 ICache 每周期读取 16 字节,然后进行预译码,出来 8 条指令,保存到 Fetch Buffer 中。这里需要考虑以下几点:首先从 ICache 读取的数据是对齐的,但是 PC 可能不是,比如中间的地址。其次,可能一个 4 字节的非压缩指令跨越了两次 Fetch,比如前 2 个字节在前一个 Fetch Bundle,后 2 个字节在后一个 Fetch Bundle;此外,每个 2 字节的边界都需要判断一下是压缩指令还是非压缩指令。一个非常特殊的情况就是,一个 4 字节的指令跨越了两个页,所以两个页都需要查询页表;如果恰好在第二个页处发生了页缺失,此时 epc 是指令的起始地址,但 tval 是第二个页的地址,这样内核才知道是哪个页发生了缺失。

其次,需要配合分支预测。如果需要保证分支预测正确的情况下,能够在循环中达到接近 100% 的性能,那么,在 Fetch 分支结尾的分支指令的同时,需要保证下一次 Fetch 已经得到了分支预测的目的地址。这个就是 BOOM 里面的 L0 BTB (1-cycle redirect)。但是,一个周期内完成的分支预测,它的面积肯定不能大,否则时序无法满足,所以 BOOM 里面还设计了 2-cycle 和 3-cycle 的比较高级的分支预测器,还有针对函数调用的 RAS(Return Address Stack)。

分支预测也有很多方法。比较简单的方法是实现一个 BHT,每个项是一个 2 位的饱和计数器,超过一半的时候增加,少于一半时减少。但是,如果遇到了跳转/不跳转/跳转/不跳转这种来回切换的情况,准确率就很低。一个复杂一些的设计,就是用 BHR,记录这个分支指令最近几次的历史,对于每种可能的历史,都对应一个 2 位的饱和计数器。这样,遇到刚才所说的情况就会很好地预测。但实践中会遇到问题:如果在写回之前,又进行了一次预测,因为预测是在取指的时候做的,但是更新 BPU 是在写回的时候完成的,这时候预测就是基于旧的状态进行预测,这时候 BHR 就会出现不准确的问题;而且写回 BPU 的时候,会按照原来的状态进行更新,这个状态可能也是错误的,导致丢失一次更新,识别的模式从跳转/不跳转/跳转/不跳转变成了跳转/跳转/跳转/不跳转,这样又会预测错误。一个解决办法是,在取指阶段,BPU 预测完就立即按照预测的结果更新 BHR,之后写回阶段会恢复到实际的 BHR 取值。论文 The effect of speculatively updating branch history on branch prediction accuracy, revisitedSpeculative Updates of Local and Global Branch History: A Quantitative Analysis 讨论了这个实现方式对性能的影响。

比较容易做预测更新和恢复的是全局分支历史,可以维护两个 GHR(Global History Register),一个是目前取指令最新的,一个是提交的最新的。在预测的时候,用 GHR 去找对应的 2-bit 状态,然后把预测结果更新到 GHR 上。在预测失败的时候,把 GHR 恢复为提交的状态。如果要支持一个 Fetch Packet 中有多个分支,可以让 GHR 对应若干个 2-bit 状态,分别对应相应位置上的分支的状态,当然这样面积也会增加很多。

处理器/内存仿真模型

最后列举一下科研里常用的一些处理器/内存仿真模型:

用 sv2v+yosys 把 fpnew 转为 verilog 网表

背景

FPnew 是一个比较好用的浮点计算单元,但它是 SystemVerilog 编写的,并且用了很多高级特性,虽然闭源软件是支持的,但是开源拖拉机经常会遇到这样那样的问题。所以一直想用 sv2v 把它翻译成 Verilog,但此时的 Verilog 还有很多复杂的结构,再用 yosys 转换为一个通用可综合的网表。

步骤

经过一系列踩坑,一个很重要的点是要用最新的 sv2v(v0.0.9-24-gf868f06) 和 yosys(0.15+70)。Debian 打包的 yosys 版本比较老,不能满足需求。

首先,用 verilator 进行预处理,把一堆 sv 文件合成一个:

$ cat a.sv b.sv c.sv > test.sv
$ verilator -E test.sv > merged.sv
$ sed -i '/^`line/d' merged.sv

注意这里用 sed 去掉了无用的行号信息。然后,用 sv2v 进行转换:

$ sv2v merged.sv > merge.v
$ sed -i '/\$$fatal/d' merge.v

这里又用 sed 把不支持的 $fatal 去掉。最后,用 yosys 进行处理:

$ yosys -p 'read_verilog -defer merge.v' -p 'hierarchy -p fpnew_top' -p 'proc' -p 'opt' -p 'write_verilog -noattr output.v'

注意这里要用 read_verilog -defer,否则 yosys 会遇到 TAG_WIDTH=0 默认参数就直接例化,然后就出现 [0:-1] 这样的下标。read_verilog 的文档告诉了我们可以分两步做:

-defer
    only read the abstract syntax tree and defer actual compilation
    to a later 'hierarchy' command. Useful in cases where the default
    parameters of modules yield invalid or not synthesizable code.

这样就得到了简化后的 verilog 代码:

module \$paramod$011e4d7ee08c34f246a38322dc9967d23ecc8081\fpnew_opgroup_block_A94B6_B7406 (clk_i, rst_ni, operands_i, is_boxed_i, rnd_mode_i, op_i, op_mod_i, src_fmt_i, dst_fmt_i, int_fmt_i, vectorial_op_i, tag_i, in_valid_i, in_ready_o, flush_i, result_o, status_o, extension_bit_o, tag_o, out_valid_o, out_ready_i
, busy_o);
  wire _0_;
  wire _1_;
  wire [71:0] arbiter_output;
  output busy_o;
  wire busy_o;
  input clk_i;
  wire clk_i;
  input [2:0] dst_fmt_i;
  wire [2:0] dst_fmt_i;
  output extension_bit_o;
  wire extension_bit_o;
  input flush_i;
  // ...
endmodule

这样虽然比较丑陋,但是解决了 SystemVerilog 的问题。诚然,这样也失去了修改参数的能力,因为参数已经在 yosys 综合途中确定下来了。

Synopsys Design Compiler 综合实践

工艺库

综合很重要的一步是把 HDL 的逻辑变成一个个单元,这些单元加上连接方式就成为了网表。那么,基本单元有哪些,怎么决定用哪些基本单元?

这个就需要工艺库了,工艺库定义了一个个单元,单元的引脚、功能,还有各种参数,这样 Design Compiler 就可以按照这些信息去找到一个优化的网表。

Liberty 格式

网上可以找到一些 Liberty 格式的工艺库,比如 Nangate45,它的设定是 25 摄氏度,1.10 伏,属于 TT(Typical/Typical)的 Process Corner。

在里面可以看到一些基本单元的定理,比如 AND2_X1,就是一个 drive strength 是 1 的二输入与门:

cell (AND2_X1) {
    drive_strength : 1;
    pin (A1) {
        direction : input;
    }
    pin (A2) {
        direction : input;
    }
    pin (ZN) {
        direction : output;
        function : "(A1 & A2)";
    }
    /* ... */
}

这样就定义了两个输入 pin,一个输出 pin,还有它实现的功能。还有很重要的一点是保存了时序信息,比如:

lu_table_template (Timing_7_7) {
    variable_1 : input_net_transition;
    variable_2 : total_output_net_capacitance;
    index_1 ("0.0010,0.0020,0.0030,0.0040,0.0050,0.0060,0.0070");
    index_2 ("0.0010,0.0020,0.0030,0.0040,0.0050,0.0060,0.0070");
}
cell (AND2_X1) {
    pin (ZN) {
        timing () {
            related_pin : "A1";
            timing_sense : positive_unate;
            cell_fall(Timing_7_7) {
                index_1 ("0.00117378,0.00472397,0.0171859,0.0409838,0.0780596,0.130081,0.198535");
                index_2 ("0.365616,1.893040,3.786090,7.572170,15.144300,30.288700,60.577400");
                values ("0.0217822,0.0253224,0.0288237,0.0346827,0.0448323,0.0636086,0.100366", \
                        "0.0233179,0.0268545,0.0303556,0.0362159,0.0463659,0.0651426,0.101902", \
                        "0.0296429,0.0331470,0.0366371,0.0425000,0.0526603,0.0714467,0.108208", \
                        "0.0402311,0.0440292,0.0477457,0.0538394,0.0641187,0.0829203,0.119654", \
                        "0.0511250,0.0554077,0.0595859,0.0662932,0.0771901,0.0963434,0.133061", \
                        "0.0625876,0.0673198,0.0719785,0.0794046,0.0910973,0.110757,0.147656", \
                        "0.0748282,0.0800098,0.0851434,0.0933663,0.106111,0.126669,0.163872");
            }
    }
}

首先要看 cell_fall 后面的 template 是 Timing_7_7,可以看到 variable_1 和 variable_2 对应的是 input_net_transition 和 total_output_net_capacitance。这里 cell_fall 指的是输出 pin ZN 从 1 变成 0 的时候,这个变化从 A1 的变化传播到 ZN 的时间,这个时间和输入的 transition 时间(大概是从 0 到 1、从 1 到 0 的时间,具体从多少百分比到多少百分比见设置)和输出的 capacitance 有关,所以是一个查找表,查找的时候找最近的点进行插值。输出的 capacitance 取决于 wire load 和连接了这个输出的其他单元的输入。

除了 cell_fall/cell_rise 两种类型,还有 fall_transition 和 rise_transition,这就是输出引脚的变化时间,又作为后继单元的输入 transition 时间。

接下来,还能看到功耗的数据:

power_lut_template (Power_7_7) {
    variable_1 : input_transition_time;
    variable_2 : total_output_net_capacitance;
    index_1 ("0.0010,0.0020,0.0030,0.0040,0.0050,0.0060,0.0070");
    index_2 ("0.0010,0.0020,0.0030,0.0040,0.0050,0.0060,0.0070");
}
internal_power () {
    related_pin          : "A1";
    fall_power(Power_7_7) {
        index_1 ("0.00117378,0.00472397,0.0171859,0.0409838,0.0780596,0.130081,0.198535");
        index_2 ("0.365616,1.893040,3.786090,7.572170,15.144300,30.288700,60.577400");
        values ("2.707163,2.939134,3.111270,3.271119,3.366153,3.407657,3.420511", \
                "2.676697,2.905713,3.073189,3.236823,3.334156,3.373344,3.387400", \
                "2.680855,2.891263,3.047784,3.212948,3.315296,3.360694,3.377614", \
                "2.821141,3.032707,3.182020,3.338567,3.444608,3.488752,3.508229", \
                "3.129641,3.235525,3.357993,3.567372,3.743682,3.792092,3.808289", \
                "3.724304,3.738737,3.808381,3.980825,4.147999,4.278043,4.311323", \
                "4.526175,4.492292,4.510220,4.634217,4.814899,4.934862,5.047389");
    }
    rise_power(Power_7_7) {
        index_1 ("0.00117378,0.00472397,0.0171859,0.0409838,0.0780596,0.130081,0.198535");
        index_2 ("0.365616,1.893040,3.786090,7.572170,15.144300,30.288700,60.577400");
        values ("1.823439,1.926997,1.963153,2.028865,1.957837,2.123314,2.075262", \
                "1.796317,1.896145,1.960625,2.014112,2.050786,2.046472,1.972327", \
                "1.811604,1.886741,1.955658,1.978263,1.965671,1.963736,2.071227", \
                "1.997387,2.045930,2.092357,2.063643,2.099127,1.932089,2.131341", \
                "2.367285,2.439718,2.440043,2.403446,2.305848,2.351146,2.195145", \
                "2.916140,2.994325,3.044451,2.962881,2.836259,2.781564,2.633645", \
                "3.687718,3.756085,3.789394,3.792984,3.773583,3.593022,3.405552");
    }
}

可以看到,这也是一个查找表,也是按照输出的 rise/fall 有不同的功耗。巧合的是,功耗的查找表的 index_1/index_2 和上面的时序查找表是一样的。除了 internal power,还有 leakage power,定义如下:

leakage_power_unit : "1nW";
/* ... */
cell_leakage_power  : 50.353160;

leakage_power () {
    when           : "!A1 & !A2";
    value          : 40.690980;
}
leakage_power () {
    when           : "!A1 & A2";
    value          : 62.007550;
}
leakage_power () {
    when           : "A1 & !A2";
    value          : 41.294331;
}
leakage_power () {
    when           : "A1 & A2";
    value          : 57.419780;
}

可以看到,它的 leakage power 取决于输入的状态,单位是 1nW。

再来看 Flip Flop 的定义:

cell (DFFRS_X1) {
    ff ("IQ" , "IQN") {
        next_state          : "D";
        clocked_on          : "CK";
        preset              : "!SN";
        clear               : "!RN";
        clear_preset_var1   : L;
        clear_preset_var2   : L;
    }
    pin (D) {
        direction       : input;
        capacitance     : 1.148034;
        fall_capacitance    : 1.081549;
        rise_capacitance    : 1.148034;

        timing () {

            related_pin    : "CK";
            timing_type    : hold_rising;
            when               : "RN & SN";
            sdf_cond       : "RN_AND_SN === 1'b1";
            fall_constraint(Hold_3_3) {
                index_1 ("0.00117378,0.0449324,0.198535");
                index_2 ("0.00117378,0.0449324,0.198535");
                values ("0.002921,0.012421,0.011913", \
                        "0.002707,0.008886,0.005388", \
                        "0.139993,0.148595,0.137370");
            }
            rise_constraint(Hold_3_3) {
                index_1 ("0.00117378,0.0449324,0.198535");
                index_2 ("0.00117378,0.0449324,0.198535");
                values ("0.004193,0.015978,0.019836", \
                        "0.020266,0.031864,0.035343", \
                        "0.099118,0.113075,0.120979");
            }
        }
    }
}

可以看到,这里的属性变成了 setup/hold 时间。

SRAM 也有类似的定义,通常是写在单独的 lib 文件中,根据 width 和 depth 生成,比如 fakeram45_32x64.lib

cell(fakeram45_32x64) {
    area : 1754.536;
    interface_timing : true;
    memory() {
        type : ram;
        address_width : 5;
        word_width : 64;
    }
    pin(clk)   {
        direction : input;
        min_period : 0.174 ;
        internal_power(){
            rise_power(scalar) {
                values ("1498.650")
            }
            fall_power(scalar) {
                values ("1498.650")
            }
        }
    }
    bus(wd_in)   {
        bus_type : fakeram45_32x64_DATA;
        direction : input;
        timing() {
            related_pin     : clk;
            timing_type     : setup_rising ;
            rise_constraint(scalar) {
                values ("0.050");
            }
            fall_constraint(scalar) {
                values ("0.050");
            }
        }
        internal_power(){
            when : "(we_in)";
            rise_power(scalar) {
                values ("14.987");
            }
            fall_power(scalar) {
                values ("14.987");
            }
        }
    }
}

也可以类似地看到,它的输入 setup/hold,功耗,面积等等信息。

DB 格式

在给 Design Compiler 配置工艺库前,需要用 Library Compiler 先把 lib 格式转换为更紧凑的二进制 db 格式:

read_lib xxx.lib
write_lib -format db xxx

实测部分 Liberty 文件会报错,不知道有没有修复的办法。另外,不同版本的 Library Compiler 生成的格式也不大一样,但都是兼容的。

在 Design Compiler 中,设置当前工艺库命令:

set_app_var target_library xxx.db
set_link_var target_library xxx.db
# or
set_app_var target_library {xxx.db yyy.db}
set_link_var target_library {xxx.db yyy.db}

综合脚本

准备好工艺库以后,就可以开始编写综合脚本了,通常有这么些步骤:

# step 1: read source code & set top level module name
read_file -format verilog xxx.v
read_file -format vhdl yyy.vhdl
current_design xxx

# step 2: setup timing constraints
create_clock clock -period 1.0000 # 1GHz for example
# other timing constraints:
# e.g. set_input_delay/set_output_delay

# step 3: synthesis
link
uniquify
# use this if you want to ungroup all hierarchy
# ungroup -flatten -all
# use this to retime design
# set_optimize_registers
compile_ultra

# step 4: check & report
check_timing
check_design
report_design
report_area -hierarchy
report_power -hierarchy
report_cell
report_timing -delay_type max
report_timing -delay_type min
report_constraint -all_violators
report_qor

# step 5: export
write -format ddc -hierarchy -output xxx.ddc
write_sdc -version 1.0 xxx.sdf
write -format verilog -hierarchy -output xxx.syn.v
write_sdc xxx.sdc

根据需求,进行自定义的修改。综合完成后,可以看到生成的 xxx.syn.v 文件里都是一个个的 cell,比如:

AND2X2 U3912 ( .A(n4416), .B(n2168), .Y(n3469) );
OAI21X1 U3913 ( .A(n2872), .B(n4589), .C(n2461), .Y(n3471) );
DFFPOSX1 clock_r_REG147_S1 ( .D(n7634), .CLK(clock), .Q(n7773) );

还有一些比较特殊的 cell,比如 TIEHI/TIELO 就是恒定输出 1/0,用于门控时钟的 CLKGATE/ICG 等,还有一些综合阶段不会出现的 cell,在后续阶段会使用。

参考文档

OpenROAD Flow 初尝试

背景

最近在尝试接触一些芯片前后端的知识。正好有现成的开源工具链 OpenROAD 来做这个事情,借此机会来学习一下整个流程。

尝试过程

首先 clone 仓库 OpenROAD-flow-scripts,然后运行:./build_openroad.sh,脚本会克隆一些仓库,自动进行编译。

编译中会找不到一些库,比如可能需要安装这些依赖:liblemon-dev libeigen3-dev libreadline-dev swig,此外运行的时候还需要 klayout 依赖。

如果遇到解决 cmake 找不到 LEMON 的问题,这是一个 BUG,可以运行下面的命令解决:

cd /usr/lib/x86_64-linux-gnu/cmake/lemon
cp lemonConfig.cmake LEMONConfig.cmake

编译后整个目录大概有 4.8G,输出的二进制目录是 133M。

如果要跑一下样例里的 nangate45 工艺的 gcd 例子,运行:

cd flow
make DESIGN_CONFIG=./designs/nangate45/gcd/config.mk

分析 GCD 测例

这个测例的代码提供了这样一个接口:

module gcd
(
  input  wire clk,
  input  wire [  31:0] req_msg,
  output wire req_rdy,
  input  wire req_val,
  input  wire reset,
  output wire [  15:0] resp_msg,
  input  wire resp_rdy,
  output wire resp_val
);
endmodule

从名字可以推断出,外部通过 req 发送请求到 GCD 模块,然后模块计算出 GCD 后再返回结果。

根据日志可以看到,从 verilog 到最终的 gds 文件,经过了这些步骤:

  1. 第一步用 yosys 综合(1_1_yosys),把 verilog 代码转化为网表,网表中的单元就是形如 NAND2_X1 DFF_X1 等这样由工艺库定义的一些单元。
  2. 第二步进行 floorplan(2_1_floorplan),规划出芯片的大小,逻辑放在哪个位置,输入输出引脚放在什么位置(2_2_floorplan_io),还要考虑 SRAM 等宏或者 IP(2_4_mplace),电源网络 PDN(2_6_floorplan_pdn)
  3. 第三步是 Placement,就是把前面得到的一些 cell 放到芯片上的 (x,y) 坐标上
  4. 第四步是 Clock Tree Synthesis(4_1_cts),简称 CTS,生成时钟树
  5. 第五步是进行路由连线,OpenROAD 有两个路由:FastRoute(5_1_fastroute)和 TritonRoute(5_2_TritonRoute)
  6. 第六步输出结果到 gds 文件(6_1_merge)。

这些步骤可以在仓库的 flow/Makefile 里面看得比较清晰,英文版摘抄如下:

  1. SYNTHESIS
    1. Run Synthesis using yosys
  2. FLOORPLAN
    1. Translate verilog to def
    2. IO Placement (random)
    3. Timing Driven Mixed Size Placement (tdms)
    4. Macro Placement
    5. Tapcell and Welltie insertion
    6. PDN generation
  3. PLACE
    1. Global placement without placed IOs, timing-driven, and routability-driven
    2. IO placement (non-random)
    3. Global placement with placed IOs, timing-driven, and routability-driven
    4. Resizing & Buffering
    5. Detail placement
  4. CTS(Clock Tree Synthesis)
    1. Run TritonCTS
    2. Filler cell insertion
  5. ROUTING
    1. Run global route (FastRoute)
    2. Run detailed route (TritonRoute)

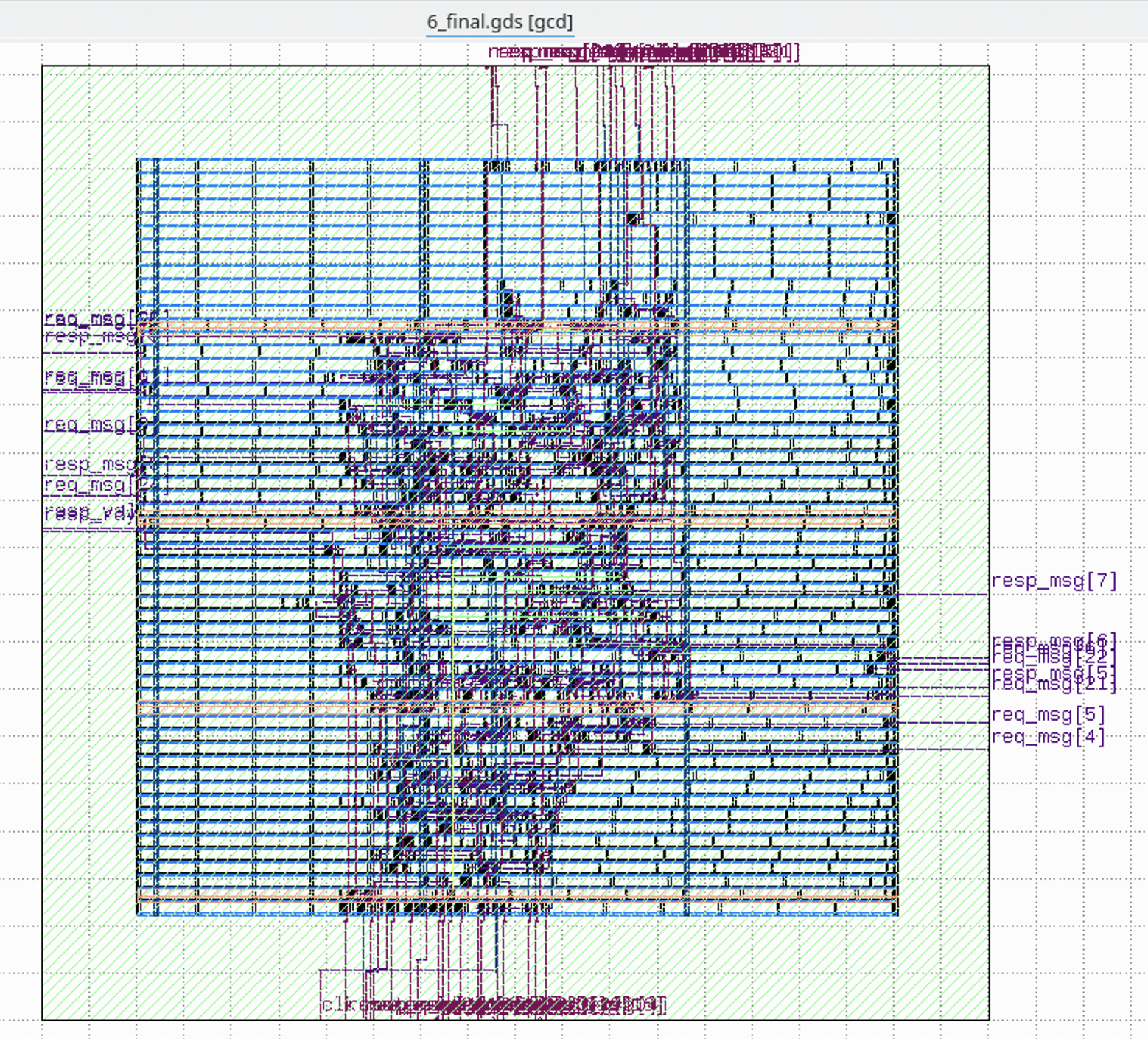

最后生成的 gds,用 KLayout 打开,可以看到这个样子:

日志里可以看到,预测的总功耗是 1.71 mW,面积占用是 703 um^2。

还跑了一下其他样例设计的 gds,比如 ibex:

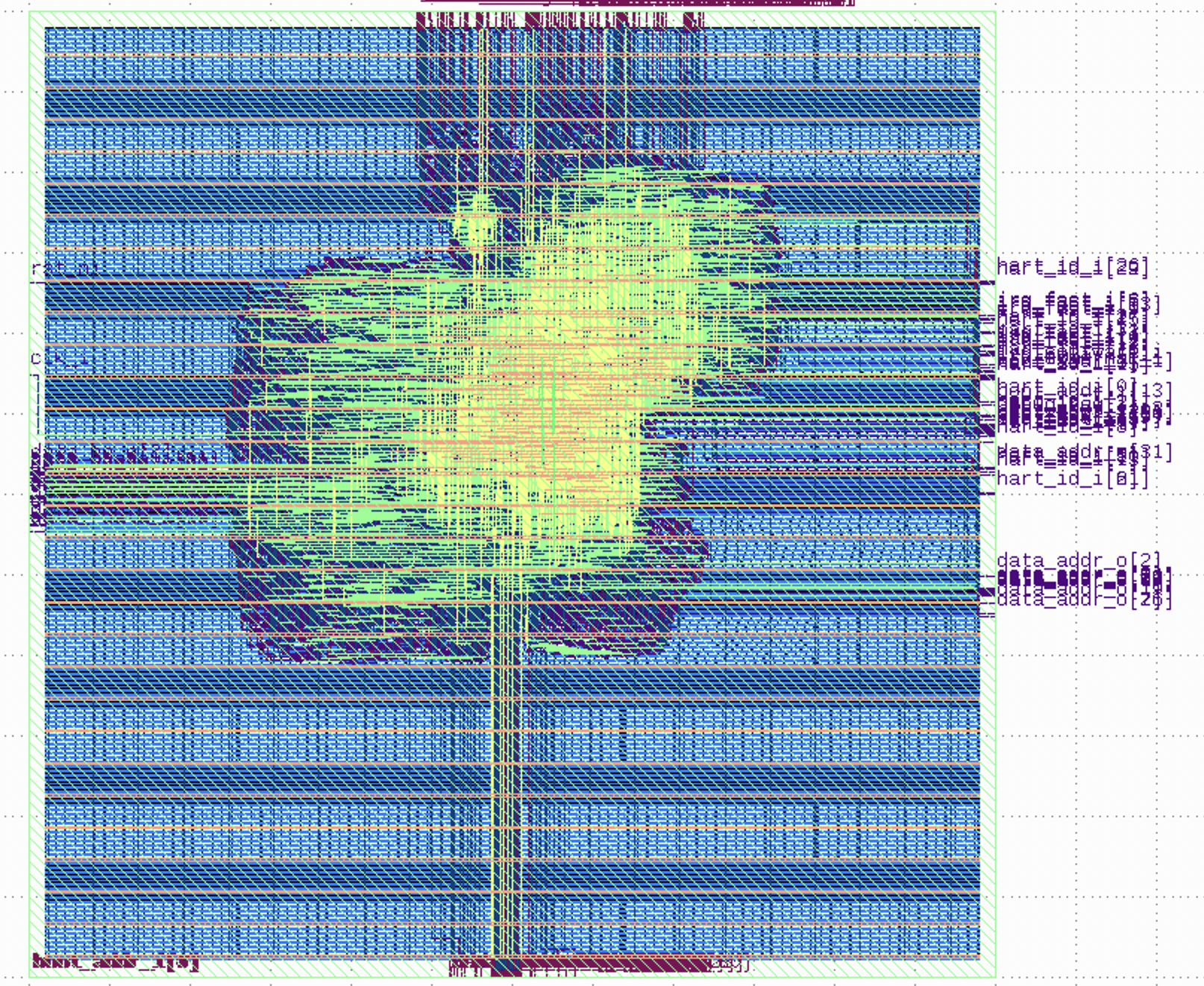

日志里可以看到,预测的总功耗是 10.1 mW,面积占用是 32176 um^2。

还有 tiny rocket:

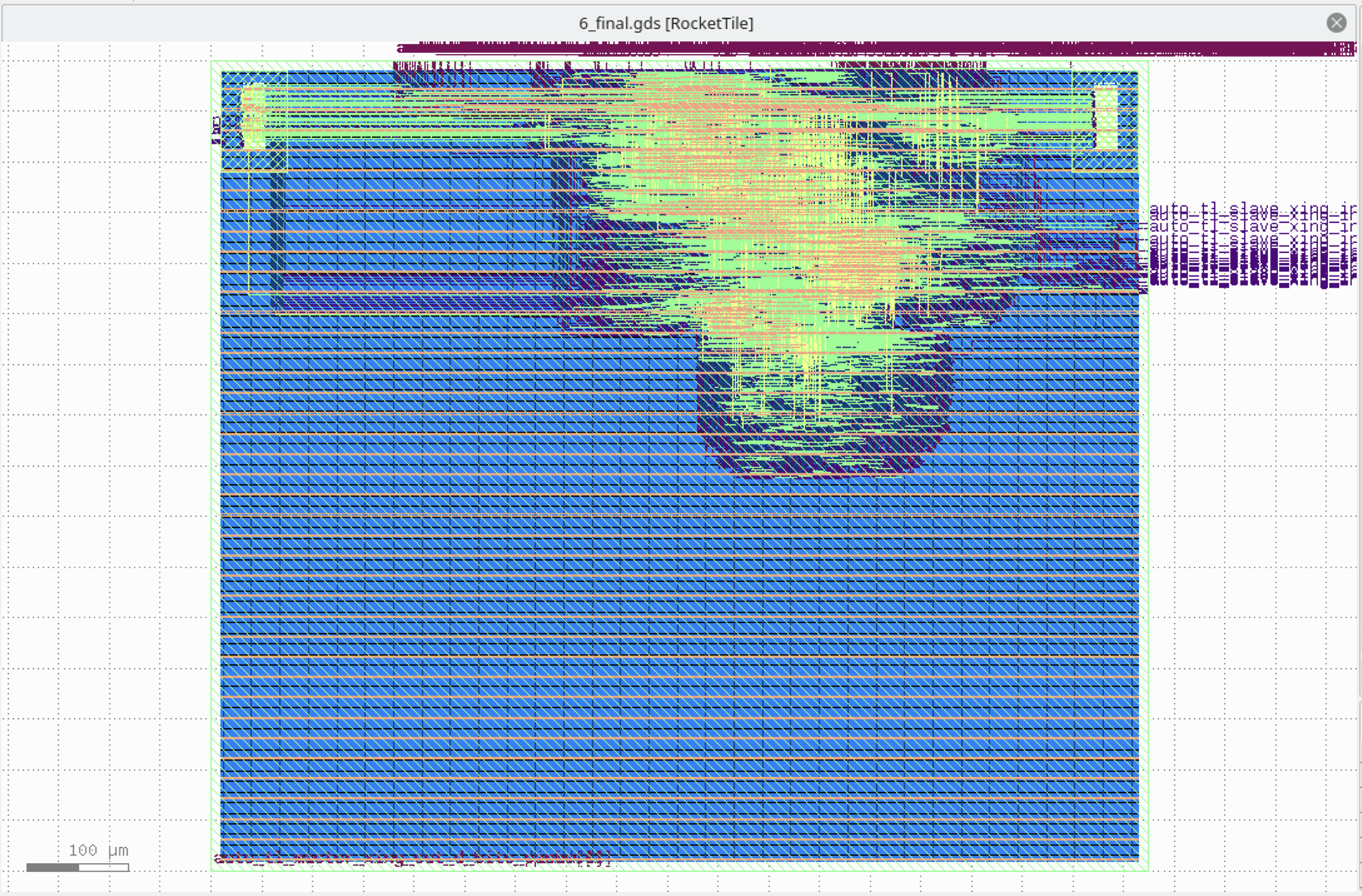

日志里可以看到,预测的总功耗是 36.8 mW,面积占用是 52786 um^2。

工艺库常见术语

  • slvt/lvt/rvt/hvt: super-low/low/regular/high V threshold 前者速度快:阈值电压低,同时漏电流大
  • ss/tt/ff: slow-slow/typical-typical/fast-fast 后者速度快:电压高,温度低,比如 SS(0.99V 125C)TT(1.10V 25C)FF(1.21V -40C);有时候还会看到 ssg,可以理解为 ss 的比较精确的版本,因此没有那么悲观,延迟比 SS 低一些,详见 STA | ssg 跟 ss corner 的区别——谬误更正版
  • c+数字:表示的是 channel length,c40 表示 40nm,数字越大速度越慢,能耗越低
  • 数字+track:表示的是 track height,sc12 表示 12-track,数字越大速度越快

ARM 的文档 Choosing the physical IP libraries 描述了 Channel length, Track height, Voltage threshold 等不同的选择。

综合来说,如果要更低的延迟,选择低 vt,小 c 和大 track,反之如果要更低的能耗,选择高 vt,大 c 和 小 track。

CCS v.s. NLDM

由于物理的特性比较复杂,工艺库里描述的也只是一个大致的模型,刻画了这些 cell 的特性,那么自然可以选取不同的模型。NLDM(上面举的例子就是 NLDM),CCS 就是常见的两个模型,相比之下,CCS 更精确,同时参数更多。更精确的还有直接用 SPICE 描述的电路。详细的对比可以看下面的参考文档。

参考文档

通过 JTAG 对 VCU128 上的 Rocket Chip 进行调试

前言

两年前,我尝试过用 BSCAN JTAG 来配置 Rocket Chip 的调试,但是这个方法不是很好用,具体来说,如果有独立的一组 JTAG 信号,配置起来会更方便,而且不用和 Vivado 去抢,OpenOCD 可以和 Vivado hw_server 同时运行和工作。但是,苦于 VCU128 上没有 PMOD 接口,之前一直没考虑过在 VCU128 上配置独立的 JTAG。然后最近研究了一下,终于解决了这个问题。

寻找 JTAG 接口

前几天在研究别的问题的时候,看到 VCU128 文档中的这段话:

The FT4232HL U8 multi-function USB-UART on the VCU128 board provides three level-shifted
UART connections through the single micro-AB USB connector J2.
• Channel A is configured in JTAG mode to support the JTAG chain
• Channel B implements 4-wire UART0 (level-shifted) FPGA U1 bank 67 connections
• Channel C implements 4-wire UART1 (level-shifted) FPGA U1 bank 67 connections
• Channel D implements 2-wire (level-shifted) SYSCTLR U42 bank 501 connections

其中 Channel A 是到 FPGA 本身的 JTAG 接口,是给 Vivado 用的,如果是通过 BSCAN 的方式,也是在这个 Channel 上,但是需要经过 FPGA 自己的 TAP 再隧道到 BSCAN 上,比较麻烦。Channel B 和 C 是串口,Channel D 是连接 VCU128 上的 System Controller 的。之前的时候,都是直接用 Channel B 做串口,然后突发奇想:注意到这里是 4-wire UART,说明连接到 FPGA 是四条线,那是不是也可以拿来当 JTAG 用?

查询了一下 FT4232H 的文档,发现它的 Channel A 和 Channel B 是支持 MPSSE 模式的,在 MPSSE 模式下,可以当成 JTAG 使用:

Signal Channel A Channel B
TCK 12 22
TDI 13 23
TDO 14 24
TMS 15 25

对照 VCU128 的 Schematic 看,虽然引脚的编号不大一样,可以发现,Channel A 和 B 分别对应了 ADBUS0-4 和 BDBUS 0-4,对应到 schematic 上的名字是:

  • ADBUS0 - FT4232_TCK
  • ADBUS1 - FT4232_TDI
  • ADBUS2 - FMCP_HSPC_TDO
  • ADBUS3 - FT4232_TMS

这一组是直接连到 FPGA 上专用的 JTAG 引脚,其中 TDO 是连接了额外的逻辑,可以把 FMC 接口上的 JTAG 连接成 daisy chain。

  • ADBUS0 - FTDI_UART0_TXD_LS - UART0_RXD - BP26 -> TCK
  • ADBUS1 - FTDI_UART0_RXD_LS - UART0_TXD - BN26 -> TDI
  • ADBUS2 - FTDI_UART0_RTS_B_LS - UART0_RTS_B - BP22 -> TDO
  • ADBUS3 - FTDI_UART0_CTS_B_LS - UART0_CTS_B - BP23 -> TMS

这里的 RXD/TXD 名字交换也是很容易看错,要小心,只要记住 FT4232H 要求的顺序一定是 TCK-TDI-TDO-TMS 即可。对应到 vivado 内的 xdc 就是这么写:

set_property -dict {PACKAGE_PIN BP26 IOSTANDARD LVCMOS18} [get_ports jtag_TCK]
set_property -dict {PACKAGE_PIN BN26 IOSTANDARD LVCMOS18} [get_ports jtag_TDI]
set_property -dict {PACKAGE_PIN BP22 IOSTANDARD LVCMOS18} [get_ports jtag_TDO]
set_property -dict {PACKAGE_PIN BP23 IOSTANDARD LVCMOS18} [get_ports jtag_TMS]

接下来,我们要把 Rocket Chip 的 JTAG 信号接出来。

配置 Rocket Chip 的 JTAG

配置 Rocket Chip 的 JTAG,大概需要如下几步:

  1. 给 Config 加上 WithJtagDTM,以 JTAG 作为 DTM 模块
  2. 给 Subsystem 加上 HasPeripheryDebug
  3. 给 SubsystemModuleImp 加上 HasPeripheryDebugModuleImp
  4. 把 JTAG 信号连到自己的顶层模块上

最后一步的相关代码,首先,按照 spec 要求,把 DM 输出的 ndreset 信号连到整个 Rocket 的 reset 上:

// ndreset can reset all harts
val childReset = reset.asBool | target.debug.map(_.ndreset).getOrElse(false.B)
target.reset := childReset

接着,把 JTAG 的信号连到顶层:

val systemJtag = target.debug.get.systemjtag.get
systemJtag.jtag.TCK := io.jtag.TCK
systemJtag.jtag.TMS := io.jtag.TMS
systemJtag.jtag.TDI := io.jtag.TDI
io.jtag.TDO := systemJtag.jtag.TDO

除了 JTAG 信号以外,还需要配置 IDCODE 相关的变量:

systemJtag.mfr_id := p(JtagDTMKey).idcodeManufId.U(11.W)
systemJtag.part_number := p(JtagDTMKey).idcodePartNum.U(16.W)
systemJtag.version := p(JtagDTMKey).idcodeVersion.U(4.W)

最后这一部分比较关键:首先,JTAG 部分的 reset 是独立于其余部分的,这里简单期间就连到了外部的 reset,其实可以改成 FPGA program 的时候进行 reset,然后等时钟来了就释放,实现方法可以参考文末的链接。resetctrl 是给 DM 知道哪些核心被 reset 了,最后是调用 rocket chip 自带的函数。这里踩的一个坑是,传给 systemJtag.reset 一定得是异步的,因为这个时钟域的时钟都是 jtag 的 TCK 信号,所以很可能错过一开始的 reset 信号,所以这里要用异步的 reset。

// MUST use async reset here
// otherwise the internal logic(e.g. TLXbar) might not function
// if reset deasserted before TCK rises
systemJtag.reset := reset.asAsyncReset
target.resetctrl.foreach { rc =>
  rc.hartIsInReset.foreach { _ := childReset }
}
Debug.connectDebugClockAndReset(target.debug, clock)

配置 JTAG 相关的约束

这部分是参考了 pulp 的 VCU118 中 jtag 信号的约束文件。照着抄就行:

create_clock -period 100.000 -name jtag_TCK [get_ports jtag_TCK]
set_input_jitter jtag_TCK 1.000
set_property CLOCK_DEDICATED_ROUTE FALSE [get_nets jtag_TCK_IBUF_inst/O]
set_input_delay -clock jtag_TCK -clock_fall 5.000 [get_ports jtag_TDI]
set_input_delay -clock jtag_TCK -clock_fall 5.000 [get_ports jtag_TMS]
set_output_delay -clock jtag_TCK 5.000 [get_ports jtag_TDO]
set_max_delay -to [get_ports jtag_TDO] 20.000
set_max_delay -from [get_ports jtag_TMS] 20.000
set_max_delay -from [get_ports jtag_TDI] 20.000
set_clock_groups -asynchronous -group [get_clocks jtag_TCK] -group [get_clocks -of_objects [get_pins system_i/clk_wiz_0/inst/mmcme4_adv_inst/CLKOUT1]]
set_property ASYNC_REG TRUE [get_cells -hier -regexp "system_i/rocketchip_wrapper_0/.*/cdc_reg_reg.*"]

和原版本稍微改了一下,一个区别是 set_clock_groups 的时候,第二个时钟参数用的是 Clocking Wizard 的输出,同时也是 Rocket Chip 自己的时钟输入;另一个区别是用的 ASYNC_REG 查询语句不大一样。我没有具体分析过这些约束为什么这么写,不确定这些约束是否都合理,是否都是需要的,没有测试过不带这些约束会不会出问题。

运行 OpenOCD 和 GDB

最后,采用如下的 OpenOCD 配置来连接:

# openocd config
# use ftdi channel 1
# vcu128 uart0 as jtag
adapter speed 10000
adapter driver ftdi
ftdi_vid_pid 0x0403 0x6011 # FT4232H
ftdi_layout_init 0x0008 0x000b # Output: TCK TDI TMS
ftdi_tdo_sample_edge falling
ftdi_channel 1 # channel B
reset_config none

set _CHIPNAME riscv
jtag newtap $_CHIPNAME cpu -irlen 5

set _TARGETNAME $_CHIPNAME.cpu

target create $_TARGETNAME.0 riscv -chain-position $_TARGETNAME
$_TARGETNAME.0 configure -work-area-phys 0x80000000 -work-area-size 10000 -work-area-backup 1

然后就可以连接到 Rocket Chip 上:

> openocd -f openocd.cfg
Open On-Chip Debugger 0.11.0-rc2
Licensed under GNU GPL v2
For bug reports, read
        http://openocd.org/doc/doxygen/bugs.html
Info : auto-selecting first available session transport "jtag". To override use 'transport select <transport>'.
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections
Info : clock speed 10000 kHz
Info : JTAG tap: riscv.cpu tap/device found: 0x10000913 (mfg: 0x489 (SiFive Inc), part: 0x0000, ver: 0x1)
Info : datacount=2 progbufsize=16
Info : Disabling abstract command reads from CSRs.
Info : Examined RISC-V core; found 1 harts
Info :  hart 0: XLEN=64, misa=0x800000000094112d
Info : starting gdb server for riscv.cpu.0 on 3333
Info : Listening on port 3333 for gdb connections
> riscv64-unknown-elf-gdb
(gdb) target remote localhost:3333
Remote debugging using localhost:3333
0x00000000800001a4 in ?? ()

可以看到调试功能都正常了。

总结

调试这个功能大概花了一天的时间,主要遇到了下面这些问题:

  1. 调试模块的 reset 信号需要是异步的,这个是通过仿真(Remote Bitbang 连接 OpenOCD)调试出来的
  2. 看 schematic 的时候 rxd/txd 搞反了,后来仔细对比才找到了正确的对应关系
  3. OpenOCD 配置的 irlen 一开始写的不对,dmcontrol 读出来是 0,一直以为是有别的问题,结果改了 irlen 后立马就成功了,这个问题可以让 OpenOCD 自动推断 irlen 来发现

参考

解决 k3s 中 traefik 不会转发 X-Forwarded-For 等头部的问题

背景

把应用迁移到 k3s 中,然后用了 traefik 作为 Ingress Controller,发现无法获得真实的用户 IP 地址,而是 cni 内部的地址。搜索了一番,找到了靠谱的解决方案:

Traefik Kubernetes Ingress and X-Forwarded-Headers

具体来说,需要给 traefik 传额外的参数,方法是在 k3s 的配置目录下,添加一个 HelmChartConfig:

# edit /var/lib/rancher/k3s/server/manifests/traefik-config.yaml
# content:
apiVersion: helm.cattle.io/v1
kind: HelmChartConfig
metadata:
  name: traefik
  namespace: kube-system
spec:
  valuesContent: |-
    additionalArguments:
      - "--entryPoints.web.proxyProtocol.insecure"
      - "--entryPoints.web.forwardedHeaders.insecure"

这样相当于让 traefik 信任前一级代理传过来的这些头部。更精细的话,还可以设置信任的 IP 地址范围,不过如果 traefik 不会直接暴露出去,就不用考虑这个问题了。

在 M1 上运行 Windows ARM 虚拟机

目前 Windows ARM 出了预览版,可以从 Windows Insider Preview Downloads 下载,得到一个 9.5GB 的 vhdx 文件。

接着,用 qemu-img 转换为 vmdk 格式:

$ qemu-img convert Windows11_InsiderPreview_Client_ARM64_en-us_22533.vhdx -O vmdk -o adapter_type=lsilogic Windows11_InsiderPreview_Client_ARM64_en-us_22533.vmdk

转换后,在 VMWare Fusion for Apple Silicon Tech Preview 中,选择从已有的 vmdk 中创建虚拟机,启动前修改一些设置,特别是内存,默认 256MB 肯定不够,默认单核 CPU 也太少了一些。内存不足可能导致安装失败,记住要第一次启动前设置。

启动以后会无法访问网络,按照下面网页里的方法设置网络:

https://www.gerjon.com/vmware/vmware-fusion-on-apple-silicion-m1/

需要注意的是,bcdedit 选项填的 IP 地址一般是 bridge 上的地址,比如 bridge101 的地址。

然后就可以正常工作了!

VMWare 论坛里,还谈到了下面几个问题的解决方法:

为了让声音工作,可以修改 vmx 文件,设置 guestOS:

guestOS = "arm-windows11-64"

这样声音就可以正常播放了。

分辨率的问题,可以用 RDP 来解决:首先在虚拟机里打开 Remote Desktop,然后用 macOS 的 Microsoft Remote Desktop Beta 访问即可。

系统里没有 Microsoft Store,要安装的话,用命令行的 Powershell 执行下面的命令:

wsreset.exe -i

这个方法见 Parallels Desktop KB128520

UPDATE:

VMware Fusion 发布了新版本 22H2,有官方的 Windows 11 on ARM 支持了:

  • Windows 11 on Intel and Apple Silicon with 2D GFX and Networking
  • VMtools installation for Windows 11 GOS on M1
  • Improved Linux support on M1
  • 3D Graphics HW Acceleration and OpenGL 4.3 in Linux VMs* (Requires Linux 5.19+ & Mesa 22.1.3+)
  • Virtual TPM Device
  • Fast Encryption
  • Universal Binary

并且不需要上面写的网卡的 workaround 了:

vmxnet3 Networking Drivers for Windows on ARM

While Windows does not yet ship with our vmxnet3 networking driver for
Windows on ARM as it now does for Intel, the VMware Tools ISO on ARM
contains the 2 currently supported drivers for graphics and networking.

实测安装 VMware Tools 以后,就可以成功用 vmxnet3 网卡上网了,不需要之前的 bcdedit 方案。

但是目前测试 Linux 虚拟机有一些问题,一些内核版本在启动的时候 vmwgfx 驱动会报错,不能正常显示,但是系统是正常启动的,可以通过 SSH 访问。我测试的情况见下:

Linux 5.19.6(5.19.0-1-arm64): 可以正常启动和显示,但是没有 3D 加速(按照 VMware 的说法是需要 5.19 内核 + Mesa 22.1.1 以上,但是我的环境版本已经符合了这个要求,可能是 Debian 打包缺了什么东西);

UPDATE(2022-09-27):更新了一下系统,现在 glxinfo 可以看到 SVGA 了:

Device: SVGA3D; build: RELEASE; LLVM; (0x406)
Version: 22.2.0
Accelerated: no

但是显示有一些 BUG,刷新不正常。

Linux 5.18(5.18.0-0.bpo.1-arm64): VMware Fusion has encountered an error and has shut down the virtual machine

Linux 5.16(5.16.0-0.bpo.4-arm64): SSH 也没启动,看不到内核日志

Linux 5.15.15(5.15.0-0.bpo.3-arm64):

图形界面起不来,可以通过 SSH 访问。

[   10.765945] kernel BUG at drivers/gpu/drm/vmwgfx/vmwgfx_drv.h:1627!
[   10.766206] Call trace:
[   10.766207]  vmw_event_fence_action_queue+0x328/0x330 [vmwgfx]
[   10.766210]  vmw_stdu_primary_plane_atomic_update+0xd8/0x220 [vmwgfx]
[   10.766214]  drm_atomic_helper_commit_planes+0xf8/0x21c [drm_kms_helper]
[   10.766222]  drm_atomic_helper_commit_tail+0x5c/0xb0 [drm_kms_helper]
[   10.766225]  commit_tail+0x160/0x190 [drm_kms_helper]
[   10.766227]  drm_atomic_helper_commit+0x16c/0x400 [drm_kms_helper]
[   10.766230]  drm_atomic_commit+0x58/0x6c [drm]
[   10.766242]  drm_atomic_helper_set_config+0xe0/0x120 [drm_kms_helper]
[   10.766245]  drm_mode_setcrtc+0x1ac/0x680 [drm]
[   10.766249]  drm_ioctl_kernel+0xd0/0x120 [drm]
[   10.766253]  drm_ioctl+0x250/0x460 [drm]
[   10.766257]  vmw_generic_ioctl+0xbc/0x160 [vmwgfx]
[   10.766261]  vmw_unlocked_ioctl+0x24/0x30 [vmwgfx]
[   10.766264]  __arm64_sys_ioctl+0xb4/0x100
[   10.766287]  invoke_syscall+0x50/0x120
[   10.766300]  el0_svc_common.constprop.0+0x4c/0xf4
[   10.766302]  do_el0_svc+0x30/0x9c
[   10.766303]  el0_svc+0x28/0xb0
[   10.766327]  el0t_64_sync_handler+0x1a4/0x1b0
[   10.766328]  el0t_64_sync+0x1a0/0x1a4

回收硬盘空间:

sudo vmware-toolbox-cmd disk shrink /

RISC-V Vector 1.0 工具链构建

不久前 RVV 1.0 标准终于是出来了,但是工具链的支持目前基本还处于刚 upstream 还没有 release 的状态。而目前 RVV 1.0 的支持主要在 LLVM 上比较活跃,因此也是采用 LLVM Clang + GCC Newlib Toolchain 的方式进行配合,前者做 RVV 1.0 的编译,后者提供 libc 等基础库。

UPDATE: LLVM 14 已经发布,这个版本已经支持 RVV 1.0,直接从 https://apt.llvm.org 等地安装 LLVM 14 即可。

LLVM Clang 直接采用 upstream 即可。编译选项:

$ cmake -G Ninja ../llvm -DCMAKE_C_COMPILER=clang -DCMAKE_CXX_COMPILER=clang++ -DCMAKE_INSTALL_PREFIX=/prefix/llvm -DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_PROJECTS="clang" -DLLVM_TARGETS_TO_BUILD="RISCV"
$ ninja
$ ninja install
$ /prefix/llvm/bin/clang --version
clang version 14.0.0 (https://github.com/llvm/llvm-project.git 8d298355ca3778a47fd6b3110aeee03ea5e8e02b)
Target: x86_64-unknown-linux-gnu
Thread model: posix
InstalledDir: /data/llvm/bin

还需要配合一个 GCC 工具链才可以完整地工作。可以直接采用 riscv-gnu-toolchain nightly 版本,比如 riscv64-elf-ubuntu-20.04-nightly-2022.01.17-nightly.tar.gz。下载以后解压,得到 riscv 目录,GCC 版本是比较新的:

$ ~/riscv/bin/riscv64-unknown-elf-gcc --version
riscv64-unknown-elf-gcc (GCC) 11.1.0
Copyright (C) 2021 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.

但是如果编译 C++ 程序,链接的时候就会报错:prefixed ISA extension must separate with _,这是因为 riscv-gnu-toolchain 仓库的 binutils 版本不够新,在 upstream 的 binutils 里面已经修复了这个问题。所以 clone 下来,然后编译,覆盖掉 riscv-gnu-toolchain 里面的 binutils:

UPDATE: binutils 2.38 已经发布,用这个版本即可。

$ ../configure --target=riscv64-unknown-elf --prefix=$HOME/riscv --disable-gdb --disable-sim --disable-libdecnumber --disable-readline
$ make
$ make install
$ ~/riscv/bin/riscv64-unknown-elf-ld --version
GNU ld (GNU Binutils) 2.38.50.20220125
Copyright (C) 2022 Free Software Foundation, Inc.
This program is free software; you may redistribute it under the terms of
the GNU General Public License version 3 or (at your option) a later version.
This program has absolutely no warranty.

然后编译程序的时候,使用 clang,配置参数 --gcc-toolchain=~/riscv 即可让 clang 找到 GNU 工具链。这样就可以编译出来 RVV 1.0 的程序了:

$ /llvm/bin/clang --target=riscv64-unknown-elf -O2 -march=rv64gcv1p0 -menable-experimental-extensions -mllvm --riscv-v-vector-bits-min=256 --gcc-toolchain=$HOME/riscv add.cpp -o add
$ /data/llvm/bin/llvm-objdump --mattr=+v -S add
   1020e: 57 70 04 c5   vsetivli        zero, 8, e32, m1, ta, mu
   10212: 07 64 03 02   vle32.v v8, (t1)
   10216: 87 e4 03 02   vle32.v v9, (t2)
   1021a: 93 07 07 fe   addi    a5, a4, -32
   1021e: 07 e5 07 02   vle32.v v10, (a5)
   10222: 87 65 07 02   vle32.v v11, (a4)
   10226: 57 14 85 02   vfadd.vv        v8, v8, v10
   1022a: d7 94 95 02   vfadd.vv        v9, v9, v11
   1022e: 93 07 05 fe   addi    a5, a0, -32
   10232: 27 e4 07 02   vse32.v v8, (a5)
   10236: a7 64 05 02   vse32.v v9, (a0)

可以看到 llvm 的自动向量化是工作的。此外,也可以编写 rvv intrinsic。

jiege.ch 停用

jiege.ch 域名不再续费,之后一直继续用 jia.je 这个域名。

分析 Rocket Chip 中 Diplomacy 系统

概念

Diplomacy 主要实现了两个功能:

  1. 把整个总线结构在代码中表现出来
  2. 自动配置总线中各个端口的参数

具体来说,第一点实现了类似 Vivado Board Design 中连线的功能,第二点则是保证总线两端的参数一致,可以连接起来。

Diplomacy 为了表示总线的结构,每个模块可以对应一个 Node,Node 和 Node 之间连接形成一个图。Node 的类型主要有以下几个:

  1. Client:对应 AXI 里面的 Master,发起请求
  2. Manager:对应 AXI 里面的 Slave,处理请求
  3. Adapter:对应 AXI Width Converter/Clock Converter/AXI4 to AXI3/AXI4 to AHB bridge 等,会修改 AXI 的参数,然后每个输入对应一个输出
  4. Nexus:对应 AXI Crossbar,多个输入和多个输出

每个 Node 可能作为 Manager 连接上游的 Client,这个叫做入边(Inward Edge);同样地,也可以作为 Client 连接下游的 Manager,这个是出边(Outward Edge)。想象成一个 DAG,从若干个 Client 流向 Manager。

连接方式采用的是 := :=* :*= :*=* 操作符,左侧是 Client,右侧是 Manager。

Rocket Chip 总线结构

Rocket Chip 主要有以下几个总线:

  1. sbus: System Bus
  2. mbus: Memory Bus
  3. cbus: Control Bus
  4. pbus: Periphery Bus
  5. fbus: Frontend Bus

图示可以见参考文档中的链接,不过链接中的结构和实际的有一些区别。目前的 Rocket Chip 内存结构大致是这样:

fbus -> sbus -> mbus
tile --/    \-> cbus -> pbus

主要是 pbus 的位置从连接 sbus 移动到了连接 cbus。

相关代码:

/** Parameterization of a topology containing three additional, optional buses for attaching MMIO devices. */
case class HierarchicalBusTopologyParams(
  pbus: PeripheryBusParams,
  fbus: FrontBusParams,
  cbus: PeripheryBusParams,
  xTypes: SubsystemCrossingParams,
  driveClocksFromSBus: Boolean = true
) extends TLBusWrapperTopology(
  instantiations = List(
    (PBUS, pbus),
    (FBUS, fbus),
    (CBUS, cbus)),
  connections = List(
    (SBUS, CBUS, TLBusWrapperConnection  .crossTo(xTypes.sbusToCbusXType, if (driveClocksFromSBus) Some(true) else None)),
    (CBUS, PBUS, TLBusWrapperConnection  .crossTo(xTypes.cbusToPbusXType, if (driveClocksFromSBus) Some(true) else None)),
    (FBUS, SBUS, TLBusWrapperConnection.crossFrom(xTypes.fbusToSbusXType, if (driveClocksFromSBus) Some(false) else None)))
)

当然了,也有简化版的 JustOneBusTopology,那就只有 SystemBus 了。如果再配置了 CoherentBusTopology,那么 SBUS 和 MBUS 之间还有一层 L2:

/** Parameterization of a topology containing a banked coherence manager and a bus for attaching memory devices. */
case class CoherentBusTopologyParams(
  sbus: SystemBusParams, // TODO remove this after better width propagation
  mbus: MemoryBusParams,
  l2: BankedL2Params,
  sbusToMbusXType: ClockCrossingType = NoCrossing,
  driveMBusClockFromSBus: Boolean = true
) extends TLBusWrapperTopology(
  instantiations = (if (l2.nBanks == 0) Nil else List(
    (MBUS, mbus),
    (L2, CoherenceManagerWrapperParams(mbus.blockBytes, mbus.beatBytes, l2.nBanks, L2.name, sbus.dtsFrequency)(l2.coherenceManager)))),
  connections = if (l2.nBanks == 0) Nil else List(
    (SBUS, L2,   TLBusWrapperConnection(driveClockFromMaster = Some(true), nodeBinding = BIND_STAR)()),
    (L2,  MBUS,  TLBusWrapperConnection.crossTo(
      xType = sbusToMbusXType,
      driveClockFromMaster = if (driveMBusClockFromSBus) Some(true) else None,
      nodeBinding = BIND_QUERY))
  )
)

参考文档

Chisel3 Cookbook

Chisel 版本选择

尽量选择较新版本的 Chisel。Chisel v3.5 完善了编译器插件,使得生成的代码中会包括更多变量名信息。

去掉输出 Verilog 文件中的寄存器随机初始化

版本:FIRRTL >= 1.5.0-RC2

代码:

new ChiselStage().execute(
  Array("-X", "verilog", "-o", s"${name}.v"),
  Seq(
    ChiselGeneratorAnnotation(genModule),
    CustomDefaultRegisterEmission(
      useInitAsPreset = false,
      disableRandomization = true
    )
  )
)

设置 disableRandomization=true 即可。useInitAsPreset 不建议开启。

关闭 FIRRTL 优化,输出尽可能与源代码一致的 Verilog

设置 Chisel 生成 MinimumVerilog:

new ChiselStage().execute(
  Array("-X", "mverilog", "-o", s"${name}.v"),
  Seq(
    ChiselGeneratorAnnotation(genModule)
  )
)

此时代码中会保留更多原始 Chisel 代码的元素。

重命名 AXI4 为标准命名

Rocket Chip 中 AXI4Bundle 直接生成的名字和标准写法不同,可以利用 Chisel3 3.5.0 的 DataView 功能进行重命名:

// https://www.chisel-lang.org/chisel3/docs/explanations/dataview.html
// use standard names
class StandardAXI4BundleBundle(val addrBits: Int, val dataBits: Int, val idBits: Int)
    extends Bundle {
  val AWREADY = Input(Bool())
  val AWVALID = Output(Bool())
  val AWID = Output(UInt(idBits.W))
  val AWADDR = Output(UInt(addrBits.W))
  val AWLEN = Output(UInt(8.W))
  val AWSIZE = Output(UInt(3.W))
  val AWBURST = Output(UInt(2.W))
  val AWLOCK = Output(UInt(1.W))
  val AWCACHE = Output(UInt(4.W))
  val AWPROT = Output(UInt(3.W))
  val AWQOS = Output(UInt(4.W))

  val WREADY = Input(Bool())
  val WVALID = Output(Bool())
  val WDATA = Output(UInt(dataBits.W))
  val WSTRB = Output(UInt((dataBits / 8).W))
  val WLAST = Output(Bool())

  val BREADY = Output(Bool())
  val BVALID = Input(Bool())
  val BID = Input(UInt(idBits.W))
  val BRESP = Input(UInt(2.W))

  val ARREADY = Input(Bool())
  val ARVALID = Output(Bool())
  val ARID = Output(UInt(idBits.W))
  val ARADDR = Output(UInt(addrBits.W))
  val ARLEN = Output(UInt(8.W))
  val ARSIZE = Output(UInt(3.W))
  val ARBURST = Output(UInt(2.W))
  val ARLOCK = Output(UInt(1.W))
  val ARCACHE = Output(UInt(4.W))
  val ARPROT = Output(UInt(3.W))
  val ARQOS = Output(UInt(4.W))

  val RREADY = Output(Bool())
  val RVALID = Input(Bool())
  val RID = Input(UInt(idBits.W))
  val RDATA = Input(UInt(dataBits.W))
  val RRESP = Input(UInt(2.W))
  val RLAST = Input(Bool())
}

object StandardAXI4BundleBundle {
  implicit val axiView = DataView[StandardAXI4BundleBundle, AXI4Bundle](
    vab =>
      new AXI4Bundle(
        AXI4BundleParameters(vab.addrBits, vab.dataBits, vab.idBits)
      ),
    // AW
    _.AWREADY -> _.aw.ready,
    _.AWVALID -> _.aw.valid,
    _.AWID -> _.aw.bits.id,
    _.AWADDR -> _.aw.bits.addr,
    _.AWLEN -> _.aw.bits.len,
    _.AWSIZE -> _.aw.bits.size,
    _.AWBURST -> _.aw.bits.burst,
    _.AWLOCK -> _.aw.bits.lock,
    _.AWCACHE -> _.aw.bits.cache,
    _.AWPROT -> _.aw.bits.prot,
    _.AWQOS -> _.aw.bits.qos,
    // W
    _.WREADY -> _.w.ready,
    _.WVALID -> _.w.valid,
    _.WDATA -> _.w.bits.data,
    _.WSTRB -> _.w.bits.strb,
    _.WLAST -> _.w.bits.last,
    // B
    _.BREADY -> _.b.ready,
    _.BVALID -> _.b.valid,
    _.BID -> _.b.bits.id,
    _.BRESP -> _.b.bits.resp,
    // AR
    _.ARREADY -> _.ar.ready,
    _.ARVALID -> _.ar.valid,
    _.ARID -> _.ar.bits.id,
    _.ARADDR -> _.ar.bits.addr,
    _.ARLEN -> _.ar.bits.len,
    _.ARSIZE -> _.ar.bits.size,
    _.ARBURST -> _.ar.bits.burst,
    _.ARLOCK -> _.ar.bits.lock,
    _.ARCACHE -> _.ar.bits.cache,
    _.ARPROT -> _.ar.bits.prot,
    _.ARQOS -> _.ar.bits.qos,
    // R
    _.RREADY -> _.r.ready,
    _.RVALID -> _.r.valid,
    _.RID -> _.r.bits.id,
    _.RDATA -> _.r.bits.data,
    _.RRESP -> _.r.bits.resp,
    _.RLAST -> _.r.bits.last
  )
  implicit val axiView2 = StandardAXI4BundleBundle.axiView.invert(ab =>
    new StandardAXI4BundleBundle(
      ab.params.addrBits,
      ab.params.dataBits,
      ab.params.idBits
    )
  )
}

// usage
val MEM = IO(new StandardAXI4BundleBundle(32, 64, 4))
MEM <> target.mem_axi4.head.viewAs[StandardAXI4BundleBundle]

给所有模块添加名称前缀

有些时候,我们希望给所有模块添加一个名称前缀,防止可能出现的冲突。

在 Chisel 3 中,可以使用自定义 FIRRTL Transform 来实现这个功能。这一部分的实现参考了 chisel issue #1059

import firrtl._
import firrtl.annotations.NoTargetAnnotation
import firrtl.options.Dependency
import firrtl.passes.PassException
import firrtl.transforms.DedupModules

// adapted from https://github.com/chipsalliance/chisel3/issues/1059#issuecomment-814353578

/** Specifies a global prefix for all module names. */
case class ModulePrefix(prefix: String) extends NoTargetAnnotation

/** FIRRTL pass to add prefix to module names
  */
object PrefixModulesPass extends Transform with DependencyAPIMigration {
  // we run after deduplication to save some work
  override def prerequisites = Seq(Dependency[DedupModules])

  // we do not invalidate the results of any prior passes
  override def invalidates(a: Transform) = false

  override protected def execute(state: CircuitState): CircuitState = {
    val prefixes = state.annotations.collect { case a: ModulePrefix =>
      a.prefix
    }.distinct
    prefixes match {
      case Seq() =>
        logger.info("[PrefixModulesPass] No ModulePrefix annotation found.")
        state
      case Seq("") => state
      case Seq(prefix) =>
        val c = state.circuit.mapModule(onModule(_, prefix))
        state.copy(circuit = c.copy(main = prefix + c.main))
      case other =>
        throw new PassException(
          s"[PrefixModulesPass] found more than one prefix annotation: $other"
        )
    }
  }

  private def onModule(m: ir.DefModule, prefix: String): ir.DefModule =
    m match {
      case e: ir.ExtModule => e.copy(name = prefix + e.name)
      case mod: ir.Module =>
        val name = prefix + mod.name
        val body = onStmt(mod.body, prefix)
        mod.copy(name = name, body = body)
    }

  private def onStmt(s: ir.Statement, prefix: String): ir.Statement = s match {
    case i: ir.DefInstance => i.copy(module = prefix + i.module)
    case other             => other.mapStmt(onStmt(_, prefix))
  }
}

实现思路就是遍历 IR,找到所有的 Module 并改名,再把所有模块例化也做一次替换。最后在生成 Verilog 的时候添加 Annotation 即可:

new ChiselStage().execute(
  Array("-o", s"${name}.v"),
  Seq(
    ChiselGeneratorAnnotation(genModule),
    RunFirrtlTransformAnnotation(Dependency(PrefixModulesPass)),
    ModulePrefix(prefix)
  )

如果使用新的 MLIR FIRRTL Compiler,则可以利用 sifive.enterprise.firrtl.NestedPrefixModulesAnnotation annotation,让 firtool 来进行 prefix 操作

package sifive {
  package enterprise {
    package firrtl {
      import _root_.firrtl.annotations._

      case class NestedPrefixModulesAnnotation(
          val target: Target,
          prefix: String,
          inclusive: Boolean
      ) extends SingleTargetAnnotation[Target] {

        def duplicate(n: Target): Annotation =
          NestedPrefixModulesAnnotation(target, prefix, inclusive)
      }
    }
  }
}

object AddPrefix {
  def apply(module: Module, prefix: String, inclusive: Boolean = true) = {
    annotate(new ChiselAnnotation {
      def toFirrtl =
        new NestedPrefixModulesAnnotation(module.toTarget, prefix, inclusive)
    })
  }
}

这个方法的灵感来自 @sequencer。唯一的缺点就是比较 Hack,建议 SiFive 把相关的类也开源出来用。

关闭 RTL 级别的优化

Chisel3 生成 Verilog/System Verilog 的时候会进行一些优化。如果想要关闭这些优化,可以使用:

  1. dontTouch annotation
  2. 添加命令行参数:--preserve-values=[none/named/all],见 FIRRTL Dialect Rationale

升级 Linksys E8450 的 OpenWRT 系统到 UBI

背景

OpenWRT Linksys E8450 页面 中,如果要用新版的固件,需要转换到 UBI 格式的文件系统。之前用的是 non-UBI 格式的文件系统,直接在官方的分区下,覆盖掉其中一个启动分区。但是经常会报告 flash 出错,然后系统也不稳定,决定要按照文档更新到 UBI。

步骤

请注意:更换文件系统操作比较危险,请先备份好数据,并做好变砖的心理准备。本文仅记录了作者编写时可行的更新操作,不代表读者在阅读时,依然可以按照这个顺序进行,请按照 https://github.com/dangowrt/owrt-ubi-installer 的文档进行操作。

基本按照文档一步一步走。初始状态是一个 non-UBI 版本的 OpenWRT 固件:

  1. 下载官方的 1.0 固件:https://downloads.linksys.com/support/assets/firmware/FW_E8450_1.0.01.101415_prod.img
  2. 在 luci 中,刷入官方 1.0 固件,这时候进入了官方固件的系统
  3. 登录官方固件网页,恢复出厂设置
  4. 下载 openwrt ubi recovery 固件 然后在官方固件里刷入
  5. 这时候进入了 recovery 固件,下载 ubi 固件,继续在网页里刷入
  6. 这时候固件就更新完成了。ssh root@192.168.1.1,然后进去安装 luci 等软件,恢复配置即可。
