Linux 内存分配器

Linux 5.15

Linux 5.15 是 Ubuntu 22.04 Jammy 使用的默认内核版本。下面针对 Linux 5.15 的源码,分析它的内存分配器实现。

首先来看 Linux 内核提供了哪些内存分配的 API,参考 Memory Allocation Guide

  • 对于小块数据的分配,用 kmalloc/kmalloc_array/krealloc_array/kcalloc/kzalloc/kmem_cache_alloc
  • 对于较大块数据的分配,用 vmalloc/vzalloc
  • 以页为单位进行分配:alloc_pages
  • 其他专用的分配器:cma_alloc/zs_malloc

分配时会需要传入一个 GFP(Get Free Pages)参数,常见是 GFP_KERNEL 和 GFP_KERNEL_ACCOUNT,其中后者有额外的安全保护措施,通常用于由用户态触发的内存分配。如果要分配用户态的内存,用 GFP_USER。

slab cache allocator

其中小块数据的分配,用的是 slab cache allocator,一共有三代实现:SLOB,SLAB 和 SLUB,目前的版本是 SLUB。它会把大小相同的对象放在一起,在 /proc/slabinfo 可以看到它的信息:

$ cat /proc/slabinfo
slabinfo - version: 2.1
# name            <active_objs> <num_objs> <objsize> <objperslab> <pagesperslab> : tunables <limit> <batchcount> <sharedfactor> : slabdata <active_slabs> <num_>
task_struct         1922   2100   6528    5    8 : tunables    0    0    0 : slabdata    420    420      0

意思是它可以保存 2100 个 struct task_struct,已经分配了 1922 个,每个 struct task_struct 是 6528 字节,每个 slab 可以保存 5 个 struct task_struct,也就是 6528 * 5 = 32640 字节,保存在 ceil(32640 / 4096) = 8 个 4KB 大小的页。这个叫做 task_struct 的 slab cache allocator 是在代码中这样创建出来的:

// in kernel/fork.c:fork_init
/* create a slab on which task_structs can be allocated */
task_struct_whitelist(&useroffset, &usersize);
task_struct_cachep = kmem_cache_create_usercopy("task_struct",
        arch_task_struct_size, align,
        SLAB_PANIC|SLAB_ACCOUNT,
        useroffset, usersize, NULL);

后续要分配 struct task_struct 的时候,都用这个 struct kmem_cache *

// in kernel/fork.c
static struct kmem_cache *task_struct_cachep;

static inline struct task_struct *alloc_task_struct_node(int node)
{
    return kmem_cache_alloc_node(task_struct_cachep, GFP_KERNEL, node);
}

static inline void free_task_struct(struct task_struct *tsk)
{
    kmem_cache_free(task_struct_cachep, tsk);
}

基本概念

slab cache allocator 每次只能分配固定大小的内存,所以需要不同的 slab cache allocator,用于分配不同大小的结构体。

slab cache allocator 使用 alloc_pages 调用去获取 2 的幂次个页,这些页在虚拟地址和物理地址上都是连续的,这些页构成一个 slab,所以上面会看到 pages per slab 都是 2 的幂次。slab cache allocator 会维护多个 slab,每个 slab 对应若干个页。这些页里面会保存实际的对象。

struct kmem_cache

首先来看这个 struct kmem_cache 是怎么维护内存的。它的定义在 include/linux/slub_def.h 中:

struct kmem_cache {
    struct kmem_cache_cpu __percpu *cpu_slab;
    /* Used for retrieving partial slabs, etc. */
    slab_flags_t flags;
    unsigned long min_partial;
    unsigned int size;  /* The size of an object including metadata */
    unsigned int object_size;/* The size of an object without metadata */
    struct reciprocal_value reciprocal_size;
    unsigned int offset;    /* Free pointer offset */
    /* Number of per cpu partial objects to keep around */
    unsigned int cpu_partial;
    struct kmem_cache_order_objects oo;

    /* Allocation and freeing of slabs */
    struct kmem_cache_order_objects max;
    struct kmem_cache_order_objects min;
    gfp_t allocflags;   /* gfp flags to use on each alloc */
    int refcount;       /* Refcount for slab cache destroy */
    void (*ctor)(void *);
    unsigned int inuse;     /* Offset to metadata */
    unsigned int align;     /* Alignment */
    unsigned int red_left_pad;  /* Left redzone padding size */
    const char *name;   /* Name (only for display!) */
    struct list_head list;  /* List of slab caches */
    struct kobject kobj;    /* For sysfs */
    unsigned long random;

    /*
     * Defragmentation by allocating from a remote node.
     */
    unsigned int remote_node_defrag_ratio;

    unsigned int *random_seq;

    unsigned int useroffset;    /* Usercopy region offset */
    unsigned int usersize;      /* Usercopy region size */

    struct kmem_cache_node *node[MAX_NUMNODES];
};

在这里面,比较重要的是 struct kmem_cache_node *node[MAX_NUMNODES] 字段,它维护了每个 NUMA Node 对应的内存里保存的数据,在 mm/slab.h 中的定义如下:

struct kmem_cache_node {
    spinlock_t list_lock;
    unsigned long nr_partial;
    struct list_head partial;
};

它的 partial 字段是一个双向链表的链表头,除了 kmem_cache_node 本身,其他的结点的类型都是 struct page,维护了哪些 slab 还有没有被分配的空间。struct page 是在通过 alloc_pages 分配若干个连续的页(即一个 slab)的时候,被构造的结构体,它内部预留了 5 个 size_t 大小的字段,给内核里这些连续的页的使用者预留,在这里 slab cache allocator 就是这个使用者,它的用法是:

struct {
    union {
        struct list_head slab_list;
        struct {    /* Partial pages */
            struct page *next;
            int pages;  /* Nr of pages left */
            int pobjects;   /* Approximate count */
        };
    };
    struct kmem_cache *slab_cache; /* not slob */
    /* Double-word boundary */
    void *freelist;     /* first free object */
    union {
        unsigned long counters;     /* SLUB */
        struct {            /* SLUB */
            unsigned inuse:16;
            unsigned objects:15;
            unsigned frozen:1;
        };
    };
};

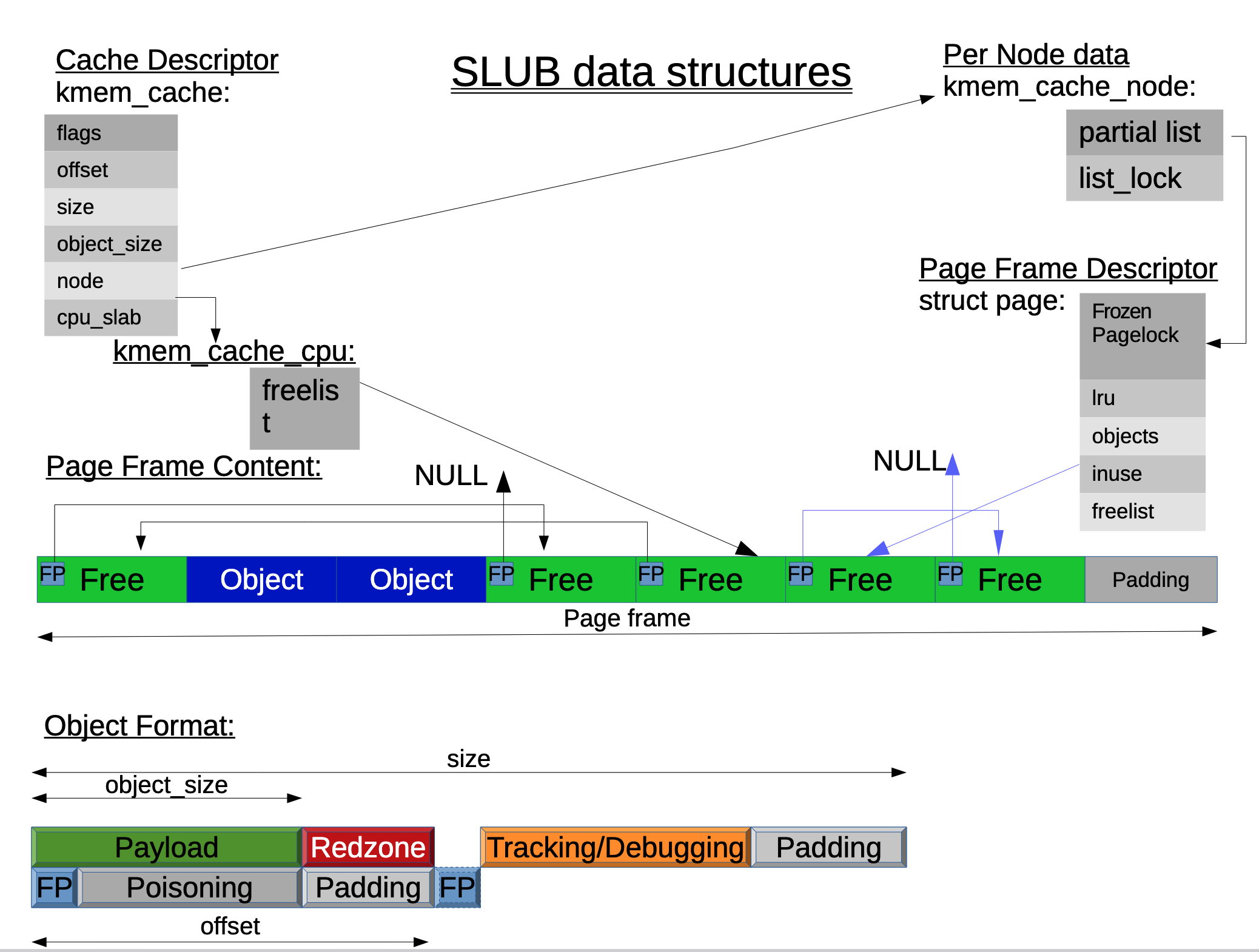

也就是说,slab cache allocator 维护了若干个 slab,每个 slab 对应若干个连续的页,它的元数据保存在 struct page 当中,元数据记录了 slab 链表,统计数据,以及 freelist 指针的信息。

kmem_cache_alloc (fast path)

根据以上信息,可以推测出 slab cache allocator 的工作方式:它会用 alloc_pages 分配并维护连续的若干个页(即一个 slab),然后在页里面放若干个相同大小的 object:这个 object 除了保存实际 malloc 出来的数据以外,还有一些元数据和 padding。当一个 object 被释放的时候,它内部会记录一个指针,指向下一个空闲 object 的地址,然后这些地址组成一个 freelist 的单向链表。这个 freelist 的单向链表的链表头,保存在 struct page 的 freelist 字段里面,或者在后面会看到的 per-cpu 结构体 struct kmem_cache_cpu 的 freelist 字段里面。要分配内存的时候,只需要:

  1. 根据传入的 kmem_cache,找到一个 freelist,为了性能,首先用 per-cpu 的 struct kmem_cache_cpu 的 freelist
  2. 如果 freelist 有空闲块,就把一个空闲块从 freelist 中取出,然后更新 freelist,指向它的下一个空闲块
  3. 如果 freelist 已经满了,就走 slow path,寻找其他 freelist,或者申请更多的页

接下来看这个 struct kmem_cache 是怎么实现分配的。先不考虑 NUMA-aware,分配的入口是 kmem_cache_alloc 函数:

// in mm/slub.c
void *kmem_cache_alloc(struct kmem_cache *s, gfp_t gfpflags)
{
    void *ret = slab_alloc(s, gfpflags, _RET_IP_, s->object_size);

    trace_kmem_cache_alloc(_RET_IP_, ret, s->object_size,
                s->size, gfpflags);

    return ret;
}

static __always_inline void *slab_alloc(struct kmem_cache *s,
        gfp_t gfpflags, unsigned long addr, size_t orig_size)
{
    return slab_alloc_node(s, gfpflags, NUMA_NO_NODE, addr, orig_size);
}

可以看到最终会调用到 slab_alloc_node,并且通过 NUMA_NO_NODE 表示不指定 NUMA Node。接下来看 slab_alloc_node 的实现:

// in mm/slub.c
static __always_inline void *slab_alloc_node(struct kmem_cache *s,
        gfp_t gfpflags, int node, unsigned long addr, size_t orig_size)
{
    void *object;
    struct kmem_cache_cpu *c;
    struct page *page;
    unsigned long tid;
    struct obj_cgroup *objcg = NULL;
    bool init = false;
    // some code omitted

    // allocation loop
redo:
    // access per-cpu cpu_slab field
    c = raw_cpu_ptr(s->cpu_slab);
    tid = READ_ONCE(c->tid);

    barrier();

    // access freelist and page
    object = c->freelist;
    page = c->page;

    if (IS_ENABLED(CONFIG_PREEMPT_RT) ||
        unlikely(!object || !page || !node_match(page, node))) {
        // slow-path: call __slab_alloc to do the actual alloc
        object = __slab_alloc(s, gfpflags, node, addr, c);
    } else {
        // fast-path: allocate object from the freelist
        void *next_object = get_freepointer_safe(s, object);

        if (unlikely(!this_cpu_cmpxchg_double(
                s->cpu_slab->freelist, s->cpu_slab->tid,
                object, tid,
                next_object, next_tid(tid)))) {
            // some code omitted
            goto redo;
        }
        // some code omitted
    }

    // some code omitted
    return object;
}

它做的事情是:

  1. 读取 kmem_cache 里的 Per-CPU cpu_slab 字段,它是 kmem_cache_cpu 类型,定义如下:

    // in include/linux/slub_def.h
    struct kmem_cache_cpu {
        void **freelist;    /* Pointer to next available object */
        unsigned long tid;  /* Globally unique transaction id */
        struct page *page;  /* The slab from which we are allocating */
        struct page *partial;   /* Partially allocated frozen slabs */
        local_lock_t lock;  /* Protects the fields above */
    };

  2. 接下来访问它的 tid 字段,这代表它的 freelist 的版本。先读取版本,再使用 freelist,使用 get_freepointer_safe 函数,找到 freelist 里的下一个空闲块的地址,这个地址就保存在这个空闲块内 offset 的位置:

    // in mm/slub.c
    static inline void *get_freepointer_safe(struct kmem_cache *s, void *object)
    {
        unsigned long freepointer_addr;
        void *p;

        // some code is omitted
        // compute the address of free pointer
        freepointer_addr = (unsigned long)object + s->offset;
        copy_from_kernel_nofault(&p, (void **)freepointer_addr, sizeof(p));
        return freelist_ptr(s, p, freepointer_addr);
    }

  3. 然后使用 cmpxchg,原子更新 freelist 链表头,指向下一个空闲块的地址,失败就会重试分配:

    // in mm/slub.c
    if (unlikely(!this_cpu_cmpxchg_double(
            s->cpu_slab->freelist, s->cpu_slab->tid,
            object, tid,
            next_object, next_tid(tid)))) {
        // some code omitted
        goto redo;
    }

  4. 如果分配失败,就调用 object = __slab_alloc(s, gfpflags, node, addr, c); 进入 slow path 逻辑

简单来说,在 slab_alloc_node 函数里,实现了一个 fast path 逻辑,它直接访问一个 per-cpu 的结构体,它内部记录了一个 freelist 指针,它是一个把空闲块串起来的单向链表。为了避免不同 CPU 抢占一个共享变量,使用了 per-cpu 结构体。这个思路很像 glibc 内存分配器 里的 tcache,它是个 per-thread 的结构体,避免了锁。但内核里有抢占的存在,虽然不用锁,但还是需要用原子指令,为了性能,使用 compare exchange 进行原子更新,这有点类似 glibc 内存分配器 里的 fast bin。

那么,为什么要用版本号 tid 呢?其实这是因为 compare exchange 有 ABA 问题,即从读取旧值到 compare exchange 中途,如果出现了两次改变 A->B->A,并且值被变回来了,那么 compare exchange 依然会成功,就好像这两次改变没有发生一样。但是添加版本号以后,即使值变了回来,版本号也变了 (A,0)->(B,1)->(A,2),所以如果 compare exchange 成功,那么中途一定没有其他修改。这个 trick 需要处理器支持双倍 size_t 大小的 compare exchange,并且这个 trick 也被用在 qemu 中:用 compare exchange 模拟 LL/SC 的语义,并且避免 ABA 问题。

__slab_alloc (slow path)

接下来看 slow path,也就是 __slab_alloc 的实现,此时我们知道 per-cpu 的无锁 freelist 已经是空的,需要去寻找一个没有满的 slab(叫做 partial slab,和 full slab 相对),从它的 freelist 里取出空闲块:

static void *__slab_alloc(struct kmem_cache *s, gfp_t gfpflags, int node,
              unsigned long addr, struct kmem_cache_cpu *c)
{
    void *p;

#ifdef CONFIG_PREEMPT_COUNT
    /*
     * We may have been preempted and rescheduled on a different
     * cpu before disabling preemption. Need to reload cpu area
     * pointer.
     */
    c = slub_get_cpu_ptr(s->cpu_slab);
#endif

    p = ___slab_alloc(s, gfpflags, node, addr, c);
#ifdef CONFIG_PREEMPT_COUNT
    slub_put_cpu_ptr(s->cpu_slab);
#endif
    return p;
}

static void *___slab_alloc(struct kmem_cache *s, gfp_t gfpflags, int node,
              unsigned long addr, struct kmem_cache_cpu *c)
{
    void *freelist;
    struct page *page;
    unsigned long flags;

    stat(s, ALLOC_SLOWPATH);

reread_page:

    page = READ_ONCE(c->page);
    if (!page) {
        /*
         * if the node is not online or has no normal memory, just
         * ignore the node constraint
         */
        if (unlikely(node != NUMA_NO_NODE &&
                 !node_isset(node, slab_nodes)))
            node = NUMA_NO_NODE;
        goto new_slab;
    }
redo:

    if (unlikely(!node_match(page, node))) {
        /*
         * same as above but node_match() being false already
         * implies node != NUMA_NO_NODE
         */
        if (!node_isset(node, slab_nodes)) {
            node = NUMA_NO_NODE;
            goto redo;
        } else {
            stat(s, ALLOC_NODE_MISMATCH);
            goto deactivate_slab;
        }
    }

    /*
     * By rights, we should be searching for a slab page that was
     * PFMEMALLOC but right now, we are losing the pfmemalloc
     * information when the page leaves the per-cpu allocator
     */
    if (unlikely(!pfmemalloc_match_unsafe(page, gfpflags)))
        goto deactivate_slab;

    /* must check again c->page in case we got preempted and it changed */
    local_lock_irqsave(&s->cpu_slab->lock, flags);
    if (unlikely(page != c->page)) {
        local_unlock_irqrestore(&s->cpu_slab->lock, flags);
        goto reread_page;
    }
    freelist = c->freelist;
    if (freelist)
        goto load_freelist;

    freelist = get_freelist(s, page);

    if (!freelist) {
        c->page = NULL;
        local_unlock_irqrestore(&s->cpu_slab->lock, flags);
        stat(s, DEACTIVATE_BYPASS);
        goto new_slab;
    }

    stat(s, ALLOC_REFILL);

load_freelist:

    lockdep_assert_held(this_cpu_ptr(&s->cpu_slab->lock));

    /*
     * freelist is pointing to the list of objects to be used.
     * page is pointing to the page from which the objects are obtained.
     * That page must be frozen for per cpu allocations to work.
     */
    VM_BUG_ON(!c->page->frozen);
    c->freelist = get_freepointer(s, freelist);
    c->tid = next_tid(c->tid);
    local_unlock_irqrestore(&s->cpu_slab->lock, flags);
    return freelist;

deactivate_slab:

    local_lock_irqsave(&s->cpu_slab->lock, flags);
    if (page != c->page) {
        local_unlock_irqrestore(&s->cpu_slab->lock, flags);
        goto reread_page;
    }
    freelist = c->freelist;
    c->page = NULL;
    c->freelist = NULL;
    local_unlock_irqrestore(&s->cpu_slab->lock, flags);
    deactivate_slab(s, page, freelist);

new_slab:

    if (slub_percpu_partial(c)) {
        local_lock_irqsave(&s->cpu_slab->lock, flags);
        if (unlikely(c->page)) {
            local_unlock_irqrestore(&s->cpu_slab->lock, flags);
            goto reread_page;
        }
        if (unlikely(!slub_percpu_partial(c))) {
            local_unlock_irqrestore(&s->cpu_slab->lock, flags);
            /* we were preempted and partial list got empty */
            goto new_objects;
        }

        page = c->page = slub_percpu_partial(c);
        slub_set_percpu_partial(c, page);
        local_unlock_irqrestore(&s->cpu_slab->lock, flags);
        stat(s, CPU_PARTIAL_ALLOC);
        goto redo;
    }

new_objects:

    freelist = get_partial(s, gfpflags, node, &page);
    if (freelist)
        goto check_new_page;

    slub_put_cpu_ptr(s->cpu_slab);
    page = new_slab(s, gfpflags, node);
    c = slub_get_cpu_ptr(s->cpu_slab);

    if (unlikely(!page)) {
        slab_out_of_memory(s, gfpflags, node);
        return NULL;
    }

    /*
     * No other reference to the page yet so we can
     * muck around with it freely without cmpxchg
     */
    freelist = page->freelist;
    page->freelist = NULL;

    stat(s, ALLOC_SLAB);

check_new_page:

    if (kmem_cache_debug(s)) {
        if (!alloc_debug_processing(s, page, freelist, addr)) {
            /* Slab failed checks. Next slab needed */
            goto new_slab;
        } else {
            /*
             * For debug case, we don't load freelist so that all
             * allocations go through alloc_debug_processing()
             */
            goto return_single;
        }
    }

    if (unlikely(!pfmemalloc_match(page, gfpflags)))
        /*
         * For !pfmemalloc_match() case we don't load freelist so that
         * we don't make further mismatched allocations easier.
         */
        goto return_single;

retry_load_page:

    local_lock_irqsave(&s->cpu_slab->lock, flags);
    if (unlikely(c->page)) {
        void *flush_freelist = c->freelist;
        struct page *flush_page = c->page;

        c->page = NULL;
        c->freelist = NULL;
        c->tid = next_tid(c->tid);

        local_unlock_irqrestore(&s->cpu_slab->lock, flags);

        deactivate_slab(s, flush_page, flush_freelist);

        stat(s, CPUSLAB_FLUSH);

        goto retry_load_page;
    }
    c->page = page;

    goto load_freelist;

return_single:

    deactivate_slab(s, page, get_freepointer(s, freelist));
    return freelist;
}

这段代码有点长,下面整理一下它的工作流程:

  1. 首先尝试读取当前 per-cpu 结构体的 slab(即 c->page),如果它是空指针的,那就去分配一个新的 slab
  2. 如果新分配了一个 slab,或者有了 slab,那就把它的 freelist 接管过来:把 struct page 里面的 freelist 复制到 per-cpu 结构体里面的 freelist 指针,然后把 struct page 里面的 freelist 指针改成 NULL,当然这个过程需要用 compare exchange 来进行,并标记这个 slab 为 frozen 状态,即被一个 cpu core 占用了,只能由这个 cpu core 来分配新的空闲块
  3. 如果获取到一个非空的 freelist,就从链表头分配空闲块,更新 freelist,指向下一个空闲块
  4. 如果没有非空的 freelist,再去分配一个新的 slab

kmem_cache_free

接下来看看 free 的实现:

void kmem_cache_free(struct kmem_cache *s, void *x)
{
    s = cache_from_obj(s, x);
    if (!s)
        return;
    slab_free(s, virt_to_head_page(x), x, NULL, 1, _RET_IP_);
    trace_kmem_cache_free(_RET_IP_, x, s->name);
}

它首先利用内核的 virt_to_head_page 功能来查询这个虚拟地址属于哪个 slab,因为每个 slab 是使用 alloc_pages 分配出来的连续的页,所以可以用这个函数快速地找到 slab 的 struct page,然后根据它内部的 slab_cache 字段找到它对应的 struct kmem_cache。找到 slab 以后,接下来也分 fast path 和 slow path,其中 fast path 逻辑在 do_slab_free 中实现:

static __always_inline void do_slab_free(struct kmem_cache *s,
                struct page *page, void *head, void *tail,
                int cnt, unsigned long addr)
{
    void *tail_obj = tail ? : head;
    struct kmem_cache_cpu *c;
    unsigned long tid;

    /* memcg_slab_free_hook() is already called for bulk free. */
    if (!tail)
        memcg_slab_free_hook(s, &head, 1);
redo:
    /*
     * Determine the currently cpus per cpu slab.
     * The cpu may change afterward. However that does not matter since
     * data is retrieved via this pointer. If we are on the same cpu
     * during the cmpxchg then the free will succeed.
     */
    c = raw_cpu_ptr(s->cpu_slab);
    tid = READ_ONCE(c->tid);

    /* Same with comment on barrier() in slab_alloc_node() */
    barrier();

    if (likely(page == c->page)) {
#ifndef CONFIG_PREEMPT_RT
        void **freelist = READ_ONCE(c->freelist);

        set_freepointer(s, tail_obj, freelist);

        if (unlikely(!this_cpu_cmpxchg_double(
                s->cpu_slab->freelist, s->cpu_slab->tid,
                freelist, tid,
                head, next_tid(tid)))) {

            note_cmpxchg_failure("slab_free", s, tid);
            goto redo;
        }
#else /* CONFIG_PREEMPT_RT */
        /*
         * We cannot use the lockless fastpath on PREEMPT_RT because if
         * a slowpath has taken the local_lock_irqsave(), it is not
         * protected against a fast path operation in an irq handler. So
         * we need to take the local_lock. We shouldn't simply defer to
         * __slab_free() as that wouldn't use the cpu freelist at all.
         */
        void **freelist;

        local_lock(&s->cpu_slab->lock);
        c = this_cpu_ptr(s->cpu_slab);
        if (unlikely(page != c->page)) {
            local_unlock(&s->cpu_slab->lock);
            goto redo;
        }
        tid = c->tid;
        freelist = c->freelist;

        set_freepointer(s, tail_obj, freelist);
        c->freelist = head;
        c->tid = next_tid(tid);

        local_unlock(&s->cpu_slab->lock);
#endif
        stat(s, FREE_FASTPATH);
    } else
        __slab_free(s, page, head, tail_obj, cnt, addr);
}

大概思路是,如果要释放的 object,刚好在当前 cpu core 占用的 slab 内,就直接把它放到 per-cpu 的 freelist 链表头即可,不用加锁,直接原子指令完成,所以是 fast path。如果释放的 object 不在当前 cpu core 接管的 slab 内,就进入 slow path,在 __slab_free 中实现:

static void __slab_free(struct kmem_cache *s, struct page *page,
            void *head, void *tail, int cnt,
            unsigned long addr)

{
    void *prior;
    int was_frozen;
    struct page new;
    unsigned long counters;
    struct kmem_cache_node *n = NULL;
    unsigned long flags;

    stat(s, FREE_SLOWPATH);

    if (kfence_free(head))
        return;

    if (kmem_cache_debug(s) &&
        !free_debug_processing(s, page, head, tail, cnt, addr))
        return;

    do {
        if (unlikely(n)) {
            spin_unlock_irqrestore(&n->list_lock, flags);
            n = NULL;
        }
        prior = page->freelist;
        counters = page->counters;
        set_freepointer(s, tail, prior);
        new.counters = counters;
        was_frozen = new.frozen;
        new.inuse -= cnt;
        if ((!new.inuse || !prior) && !was_frozen) {

            if (kmem_cache_has_cpu_partial(s) && !prior) {

                /*
                 * Slab was on no list before and will be
                 * partially empty
                 * We can defer the list move and instead
                 * freeze it.
                 */
                new.frozen = 1;

            } else { /* Needs to be taken off a list */

                n = get_node(s, page_to_nid(page));
                /*
                 * Speculatively acquire the list_lock.
                 * If the cmpxchg does not succeed then we may
                 * drop the list_lock without any processing.
                 *
                 * Otherwise the list_lock will synchronize with
                 * other processors updating the list of slabs.
                 */
                spin_lock_irqsave(&n->list_lock, flags);

            }
        }

    } while (!cmpxchg_double_slab(s, page,
        prior, counters,
        head, new.counters,
        "__slab_free"));

    if (likely(!n)) {

        if (likely(was_frozen)) {
            /*
             * The list lock was not taken therefore no list
             * activity can be necessary.
             */
            stat(s, FREE_FROZEN);
        } else if (new.frozen) {
            /*
             * If we just froze the page then put it onto the
             * per cpu partial list.
             */
            put_cpu_partial(s, page, 1);
            stat(s, CPU_PARTIAL_FREE);
        }

        return;
    }

    if (unlikely(!new.inuse && n->nr_partial >= s->min_partial))
        goto slab_empty;

    /*
     * Objects left in the slab. If it was not on the partial list before
     * then add it.
     */
    if (!kmem_cache_has_cpu_partial(s) && unlikely(!prior)) {
        remove_full(s, n, page);
        add_partial(n, page, DEACTIVATE_TO_TAIL);
        stat(s, FREE_ADD_PARTIAL);
    }
    spin_unlock_irqrestore(&n->list_lock, flags);
    return;

slab_empty:
    if (prior) {
        /*
         * Slab on the partial list.
         */
        remove_partial(n, page);
        stat(s, FREE_REMOVE_PARTIAL);
    } else {
        /* Slab must be on the full list */
        remove_full(s, n, page);
    }

    spin_unlock_irqrestore(&n->list_lock, flags);
    stat(s, FREE_SLAB);
    discard_slab(s, page);
}

它的思路是,找到对应的 slab,把 object 放到对应的 freelist 内,如果它之前是满的,那么现在就有空闲块了,就可以被放到 partial slab list 中,用于后续的分配。

小结

所以其实 slab cache allocator 的实现思路并不复杂:

  1. 要保存的 object 都是相同大小的,所以把连续的几个页作为一个 slab,内部按照固定大小划分多个块,每个块放一个 object
  2. 每个 slab 维护一个 freelist 单向链表,链表头保存在 slab 的元数据 struct page 中,链表的 next 指针保存在空闲块内部
  3. 为了性能,避免锁的使用,维护一个 per-cpu 的 freelist 在 struct kmem_cache_cpu 当中,它可以接管某个 slab,把 slab 的 freelist 里的空闲块都转移到 per-cpu 的 freelist 中,使得这个 slab 只能被当前的 cpu core 来分配新的空闲块,此时这个 slab 是 frozen 状态
  4. 为了实现 NUMA Aware,在分配内存的时候,可以指定在哪个 NUMA Node 上进行,此时会去 struct kmem_cache.node 字段寻找对应 NUMA Node 的 partial slab list,在里面寻找有空闲块的 slab 来进行分配

下面是 Slab allocators in the Linux Kernel: SLAB, SLOB, SLUB 文中的结构图,画的比较明了:

kmalloc

前面提到的都是 kmem_cache_alloc,那么如果直接用 kmalloc,会怎么样?来看 kmalloc 的定义:

// in include/linux/slab.h
static __always_inline void *kmalloc(size_t size, gfp_t flags)
{
    if (__builtin_constant_p(size)) {
        unsigned int index;
        if (size > KMALLOC_MAX_CACHE_SIZE)
            return kmalloc_large(size, flags);
        index = kmalloc_index(size);

        if (!index)
            return ZERO_SIZE_PTR;

        return kmem_cache_alloc_trace(
                kmalloc_caches[kmalloc_type(flags)][index],
                flags, size);
    }
    return __kmalloc(size, flags);
}

可以看到,它会判断输入的 size 是不是常量,比如传入的是一个 sizeof(struct),那它就是一个常量,此时会判断它的大小:如果小于或等于 KMALLOC_MAX_CACHE_SIZE(等于两倍的页表大小),就会用全局的一系列 kmem_cache 来进行分配,它保存在 kmalloc_cache 数组当中:

// in include/linux/slab.h
extern struct kmem_cache *
kmalloc_caches[NR_KMALLOC_TYPES][KMALLOC_SHIFT_HIGH + 1];

内核会初始化这几种 kmem_cache

#ifdef CONFIG_ZONE_DMA
#define KMALLOC_DMA_NAME(sz)    .name[KMALLOC_DMA] = "dma-kmalloc-" #sz,
#else
#define KMALLOC_DMA_NAME(sz)
#endif

#ifdef CONFIG_MEMCG_KMEM
#define KMALLOC_CGROUP_NAME(sz) .name[KMALLOC_CGROUP] = "kmalloc-cg-" #sz,
#else
#define KMALLOC_CGROUP_NAME(sz)
#endif

#define INIT_KMALLOC_INFO(__size, __short_size)         \
{                               \
    .name[KMALLOC_NORMAL]  = "kmalloc-" #__short_size,  \
    .name[KMALLOC_RECLAIM] = "kmalloc-rcl-" #__short_size,  \
    KMALLOC_CGROUP_NAME(__short_size)           \
    KMALLOC_DMA_NAME(__short_size)              \
    .size = __size,                     \
}

也就是在 /proc/slabinfo 里看到的 kmalloc-*/kmalloc-rcl-*/kmalloc-cg-*/dma-kmalloc-* 这些 slab cache allocator,它们是全局的,用于各种 kmalloc。

此外还有两个特殊的:kmem_cachekmem_cache_node,它们用来维护 SLUB 自己的 kmem_cache 和 kmem_cache_node 结构体的分配和释放。

参考

Comments
